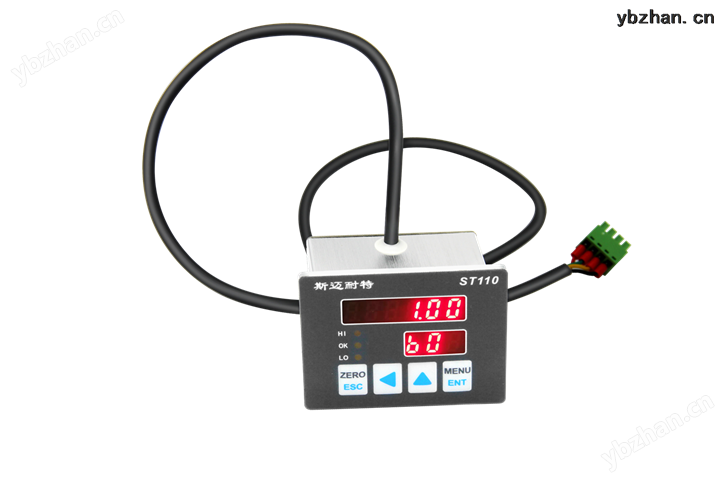

纯模拟量变送器的采样频率到底是什么？

在纯模拟信号放大电路中（不涉及ADC或数字处理），不存在采样频率的概念，因为采样频率是数字化过程中特的参数。但在称重测力等应用中，仍有一些关键参数需要关注，它们直接影响信号质量和系统性能。以下是详细分析：

1. 为什么纯模拟电路中没有采样频率？

·采样频率的定义：仅在模数转换（ADC）时存在，表示每秒采集离散数据点的次数。

·纯模拟系统特点：

·信号全程保持连续模拟形式（无离散化）。

·信号处理基于模拟电路（如放大、滤波），无需“采样”。

2. 称重测力系统中的关键模拟参数

尽管没有采样频率，但需重点关注以下参数：

(1) 系统带宽（Bandwidth）

·定义：电路能有效放大的信号高频率。

·称重测力的典型需求：

·静态称重：信号变化缓慢（接近直流），带宽需求低（如0~10 Hz）。

·动态测力（如冲击力测量）：需捕捉快速变化信号，带宽可能需几百Hz至kHz。

·设计要点：

·运放的增益带宽积（GBW）需满足：

GBW≥闭环增益×fmax

例如：增益100，信号高频率100 Hz → 需GBW ≥10 kHz。

(2) 噪声与信噪比（SNR）

·称重系统痛点：传感器输出信号微弱（如mV级），易受噪声干扰。

·优化措施：

·选择低噪声仪表运放（如INA128，电压噪声密度3 nV/√Hz）。

·使用低通滤波器（如RC滤波）抑制高频噪声。

·降低热噪声：选择金属膜电阻，减小电阻值。

(3) 建立时间（Settling Time）

·定义：运放输出从阶跃变化到稳定在误差范围内的时间。

·影响：决定系统响应速度，尤其在动态称重中需快速稳定。

(4) 共模抑制比（CMRR）

·重要性：称重传感器（如惠斯通电桥）易受共模干扰（如电源噪声）。

·设计目标：选择高CMRR仪表运放（如AD620，CMRR >100 dB）。

3. 称重测力系统的典型模拟链路

设计示例

·传感器输出：0~20 mV（满量程）。

·目标输出：0~10 V（增益500）。

·信号特性：静态称重，有效频率0~5 Hz。

·运放选型：

·增益带宽积：GBW ≥500（增益） ×5 Hz =2.5 kHz（选择AD8221，GBW=2 MHz，满足要求）。

·噪声：AD8221电压噪声密度8 nV/√Hz，在5 Hz带宽内总噪声≈8 nV ×√5 ≈18 nV，远小于信号（20 mV），信噪比OK。

滤波设计：

·二阶RC低通滤波器，截止频率10 Hz，抑制工频（50/60 Hz）干扰。

4. 常见问题与解决方案

(1) 输出信号漂移

·原因：温度漂移或电源不稳定。

·解决：

·使用低温漂电阻（如±5 ppm/℃）。

·选择低漂移运放（如LTC2050，失调漂移0.02 μV/℃）。

(2) 动态称重波形失真

·原因：运放压摆率不足或带宽过低。

·解决：

·计算所需压摆率：

Slew Rate≥2π×fmax×Vpp

例如：输出10 V峰峰值，f_max=100 Hz → 需≥6.28 V/ms。

·选择高速运放（如OPA2188，压摆率10 V/μs）。

5. 何时需要考虑“采样频率”？

若系统中后续接入ADC或数字处理器（如通过PLC或数据采集卡），则需在数字端设置采样频率。此时需注意：

1、模拟前端带宽：需 ≥ 信号高频率（避免信号失真）。

2、数字端采样频率：需 ≥2倍信号高频率（满足奈奎斯特定理）。

总结

在纯模拟称重测力系统中：

·无采样频率，但需设计合理的带宽、噪声抑制和稳定性。

·核心目标：高精度放大传感器信号，抑制干扰，保证输出信号真实反映被测力/重量。

·关键步骤：

1、明确信号幅值、频率范围和噪声环境。

2、选择匹配的仪表运放（GBW、噪声、CMRR）。

3、添加低通滤波和电源去耦。

4、验证动态响应（压摆率、建立时间）。
