一、产品简介

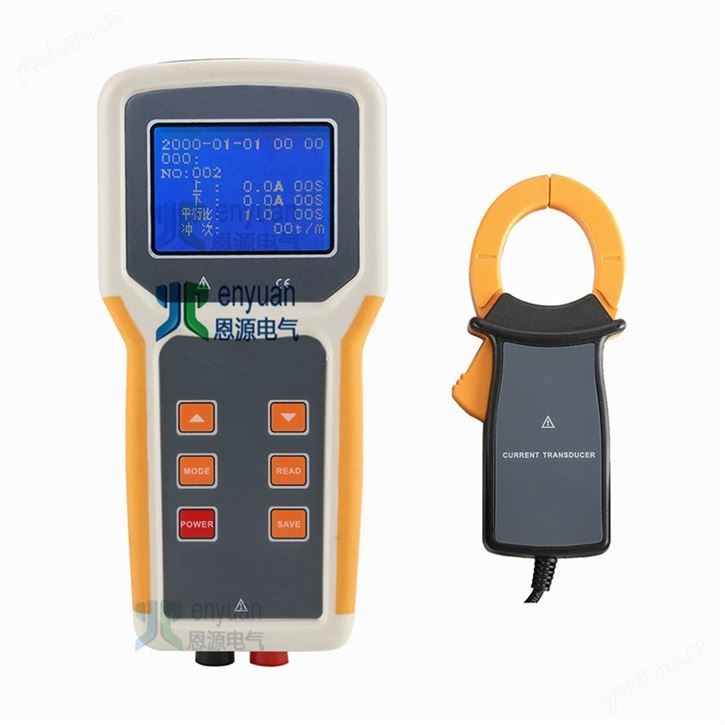

YES9050抽油机多用表是一款专为油田现场测试的全自动、多功能、数字式、智能型仪表，具有高精度、高稳定、低功耗、使用方便等特点。可同时测量油田的用电参数：交流电流、电压、频率、电压电流间相位、抽油机上下冲程的最大电流、冲程比、上下冲程时间、每分钟的冲程次数，从而判别抽油机的工作状况，为用电检查人员、油田抽油机调试人员、工程技术人员、电工、采油工、计量人员在现场对抽油机井的电参数电平衡进行随时监测，提供一种安全、准确、便捷的新型油田仪表。

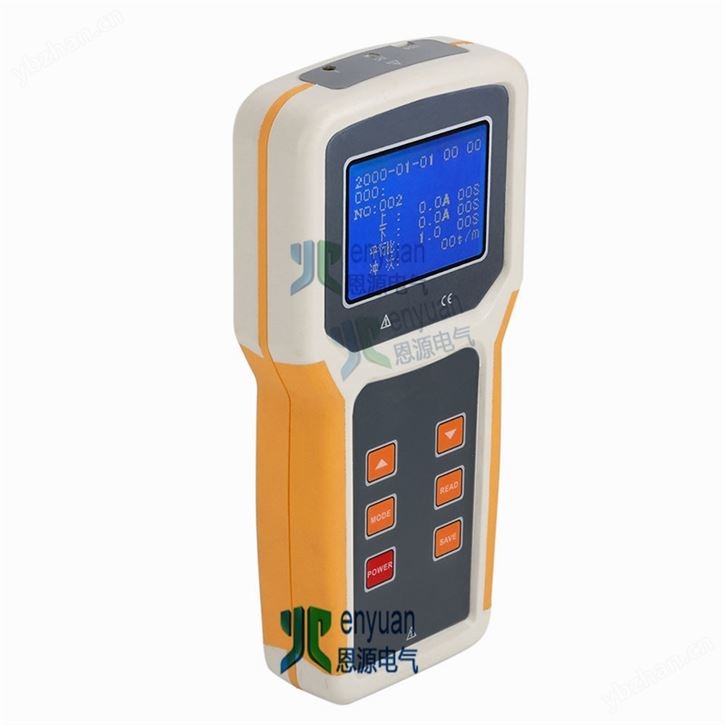

YES9050抽油机多用表选用新型材料设计制作外壳模具，配有防震、防滑、高绝缘护套，采用LCD显示器，所有被测参数同屏显示，一目了然，尽显精美豪华外观。仪表配有DC充电接口及USB接口，可存储500组数据，通过系统软件上传所存数据到电脑，便于领导查询，实现历史数据查询、读取、分析、保存、报表、打印等。同时，仪表还具有管理员设置功能，密码进入，包括时钟设置、井号设置、密码设置。

一、技术规格

功能	同时测量油田的用电参数：交流电流、电压、频率、电压电流间相位、通断电阻值、抽油机上下冲程的最大电流、冲程比、上下冲程时间、每分钟的冲程次数
电源	DC7.2V（1.2V 6节5号可充电电池）
钳口尺寸	圆口形电流钳：34mm×36mm
量程 (全自动)	电压：AC 0V～700V	电压：AC 1V	电压：±(2%FS)
	电流：AC 0.0A～300A	电流：AC 0.1A	电流：±(2%FS)
	相位：0°～360°	相位：1°	相位：±10°
	频率：45.0Hz～65.0Hz	频率：0.1Hz	频率：±1 Hz
井号数量	100号
数据存储	500组
USB接口	USB接口，所存数据上传电脑，便于分析管理数据，通过软件编辑井号
通讯线	USB通讯线，长1米
井号设置	11位代码，可以通过仪表或上位机软件编辑井号
时钟功能	有
密码设置	有，6位数字密码
背光功能	有，适合昏暗场所及夜间使用
自动关机	仪表无操作约15分钟后关机
功耗	背光灯开启最大耗电50mA
	背光灯关闭仪表耗电30mA
显示模式	LCD显示，128dots×64dots
仪表尺寸	长宽厚：204mm×100mm×35mm
检测速率	约2秒/次
电池电压	仪表适时显示电池电压，当电池电压低于5.5V时，电池电压低符号显示，请及时充电
仪表质量	约1kg(含附件)
测试线长度	1.5m
电流钳线长	2m
工作温湿度	-20℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝缘	仪表线路与护套外壳之间≥100MΩ
结构	双重绝缘，带绝缘防振护套
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

三、配置清单

主机	1台
仪表包	1个
电流钳	1把
系统软件光盘	1份
USB通讯线	1条
测试线	2条
充电器	1个
可充电电池	5节 (1.2V 5号电池)
说明书、保用证	1份
