输出回路供电隔离器和二线制输出隔离器的区别和联系

信号隔离器在工业自动化控制系统中有着广泛的应用，是保证系统稳定运行的重要组件。各类传感器或变送器的信号进入PLC或DCS板卡前，通常会先经过信号隔离器。

今天我们介绍一下信号隔离器中经常遇到的输出回路供电型隔离器和二线制输出隔离器的区别和联系。

首先，输出回路供电型隔离器的输出信号为二线制4~20mA，隔离器电源由输出端提供，不需要独立的工作电源；而二线制输出隔离器的输出信号也是二线制4~20mA，但工作电源有两种方案，一种是由输出回路提供，另一种是采用独立的工作电源供电；

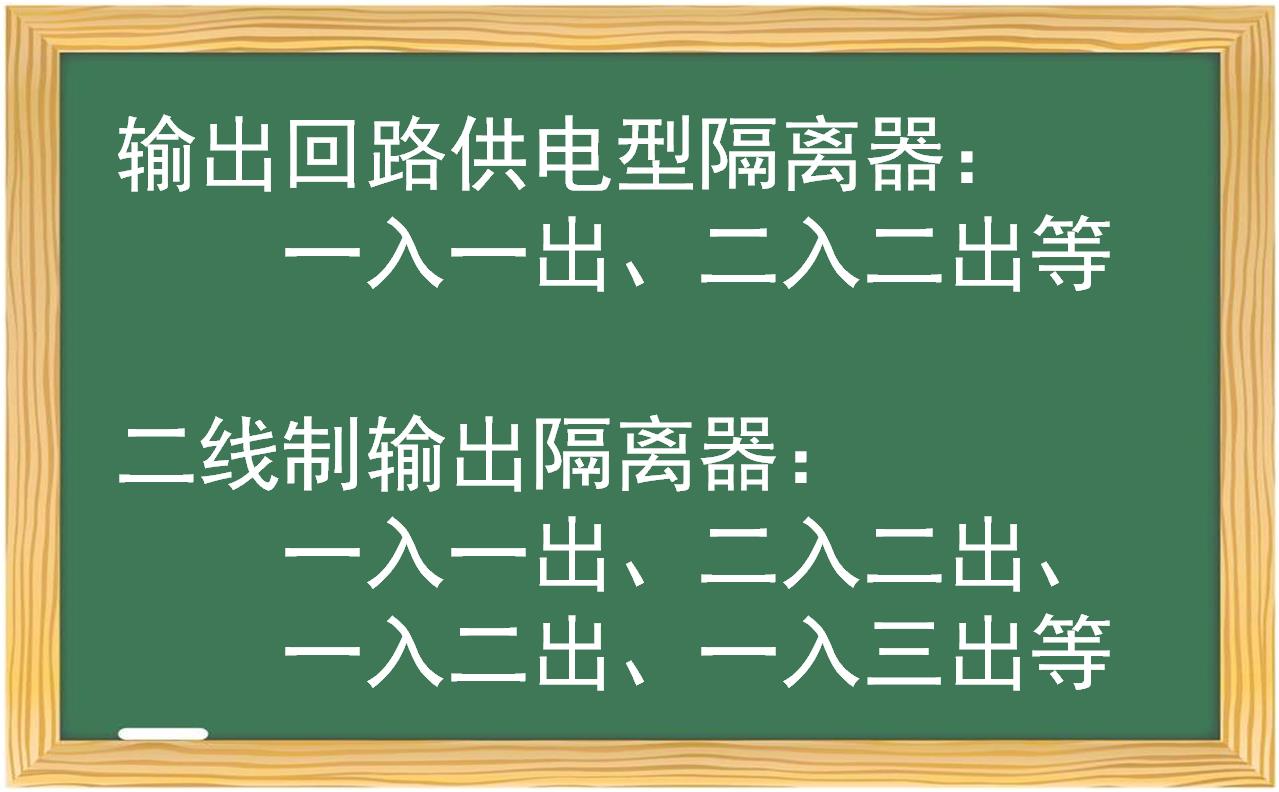

其次，输出回路供电型隔离器要求输入通道和输出通道一一对应，即输入输出通道数一致，比如一入一出、二入二出；而二线制输出隔离器如果采用独立的电源供电时，则可以支持一入多出的形式，比如一入二出，一入三出等，且每一路输出信号都可以是二线制4~20mA信号。

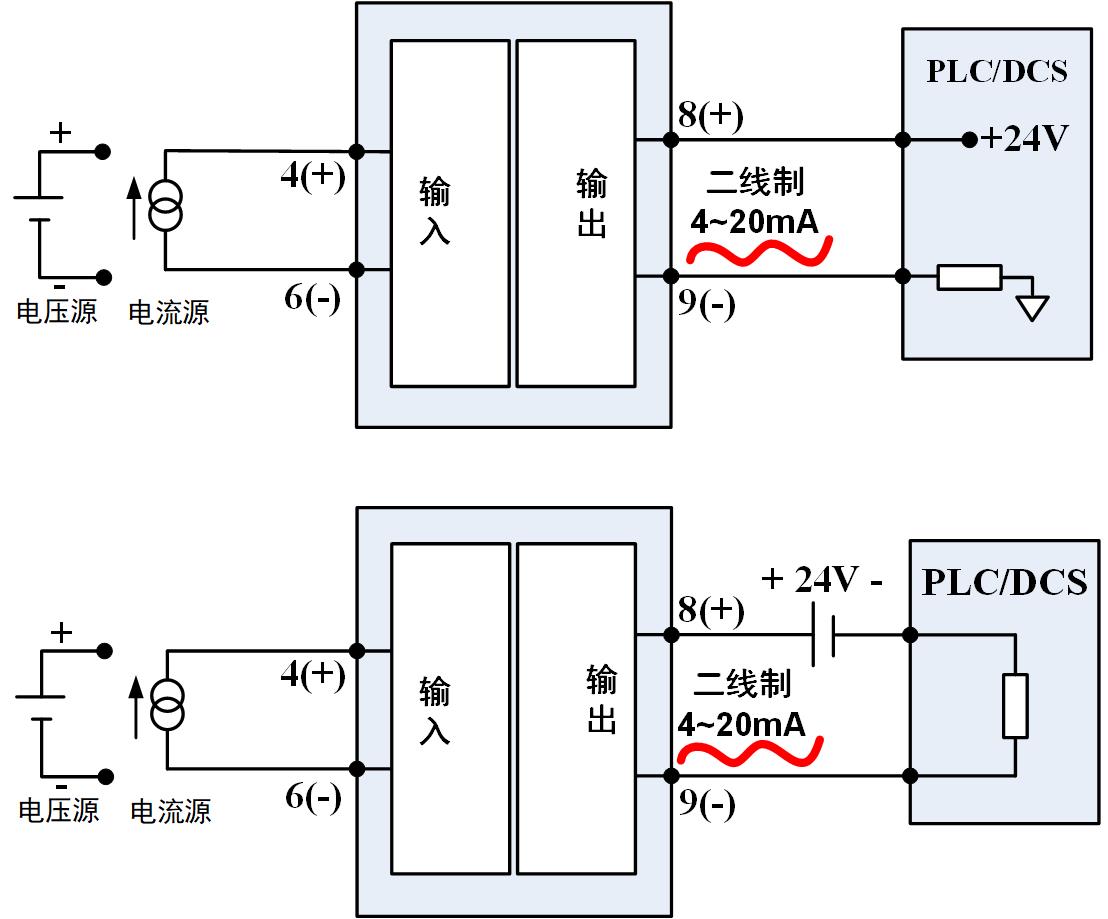

所以，我们可以看出输出回路供电隔离器和二线制输出隔离器输出信号是一致的，都是二线制4~20mA信号，接收输出信号的PLC或者DCS板卡需要有24V馈电；但两者的工作电源获取方式可能不同，当二线制输出隔离器的工作电源也是通过输出回路提供时，这时的二线制输出隔离器同时也是输出回路供电型隔离器。

综上，输出回路供电隔离器强调的是隔离器的工作电源必须由输出回路提供，而二线制输出隔离器强调的是隔离器的输出信号类型必须是二线制4~20mA信号。
