电池跌落试验机选型：如何用国标 GB/T 31241 选对设备？

来源：东莞市豪恩检测仪器有限公司（武汉分公司） 2025年10月09日 12:05

GB/T 31241-2014《便携式电子产品用锂离子电池和电池组安全要求》是消费类锂电池安全测试的核心依据，其中自由跌落试验作为模拟日常使用中摔落风险的关键项目，直接决定了电池跌落试验机的选型方向。正确使用该标准选型，需经历 “拆解标准要求→匹配设备参数→结合场景落地” 三步流程，以下逐一详解：

一、第一步：吃透 GB/T 31241 中跌落测试的核心规定

选型前需先明确标准对跌落试验的硬性要求，这些要求是设备参数匹配的 “基准线”，核心条款可归纳为 4 类：

1. 测试对象与适用范围

标准明确适用于便携式电子产品用锂离子电池 / 电池组，包括手机、笔记本电脑、平板电脑、智能穿戴设备等搭载的圆柱、方形、软包电池（单体或模组），重量通常≤20kg、尺寸≤800mm×600mm×800mm。需注意：该标准暂不覆盖电动汽车动力电池（适用 GB/T 31485），但储能用小型电池组可参考执行。

2. 跌落核心参数要求

这是选型的关键依据，标准中明确的 3 项核心参数需精准匹配：

跌落高度：固定要求为1.0m±0.05m，需从该高度自由跌落 3 次，部分衍生场景可扩展至 0.3m~1.5m（如微型纽扣电池测试）；

跌落姿态：需实现电池的面、棱、角三个方向的定向跌落，每次跌落需确保预设接触部位先撞击地面；

跌落底板：要求为硬质刚性表面，标准推荐冷轧钢板（厚度≥18mm）或水泥板，部分场景可选用木板（需提前明确）。

3. 设备性能基础要求

标准虽未直接规定设备结构，但通过测试精度反推了设备的核心性能：

高度控制精度：跌落高度误差需≤±2% 或≤10mm，确保每次跌落冲击能量一致；

跌落稳定性：样品跌落过程需保持自由落体，无额外推力或卡顿，冲击面与底板平面角度误差≤5°；

安全防护：测试时需配备防爆围栏（尤其锂电池测试），防止电解液泄漏或起火扩散风险。

4. 测试结果判定依据

设备需支持测试后对电池的 “安全性验证”，虽不直接影响选型，但决定了设备的配套功能：需观察电池是否出现漏液、起火、爆炸，以及开路电压是否异常（跌落前后电压差≤0.2V）。

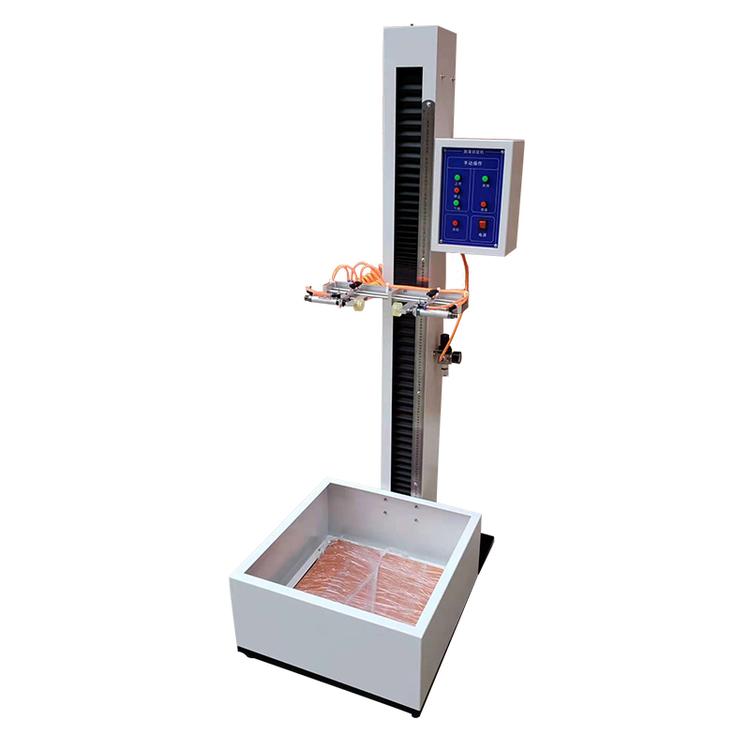

自由跌落试验机2的冲突文件 2022-01-22 12-07-15-355.jpg

二、第二步：将标准要求转化为设备选型的 5 个关键参数

结合 GB/T 31241 的核心规定，选型时需重点核查设备的以下 5 个参数，确保 “标准要求→设备能力” 的精准匹配：

1. 跌落高度调节范围：覆盖 1.0m 基准，预留扩展空间

标准匹配要求：必须包含 1.0m±0.05m 的核心高度，推荐选型跌落高度范围 300mm~1500mm的设备 —— 既能满足标准强制要求，又可适配其他衍生标准（如 GB/T 18287 要求的 1.2m 跌落）；

避坑提示：避免选择仅能固定 1.0m 高度的设备，此类设备灵活性不足，无法应对多标准测试需求；高度标尺需选用不锈钢材质，最小指示精度≥1mm（数显式优先，读数更精准）。

2. 跌落姿态控制：必须支持 “面、棱、角” 三向跌落

标准匹配要求：根据 GB/T 31241 的 “三向跌落” 要求，需选择具备可调节夹具的设备 —— 通过机械夹持或真空吸附方式固定电池，可精准调整跌落姿态（如方形电池的 6 个面、12 条棱、8 个角）；

选型区分：

小型电池（如手机电芯，重量≤2kg）：可选用单臂式设备，通过手动调整夹具实现三向跌落，性价比更高；

中型电池组（如笔记本电池，重量 2kg~20kg）：需选用双臂式或多夹具设备，支持电动调节姿态，提升测试效率。

3. 样品承载能力：匹配电池重量与尺寸

重量适配：根据 GB/T 31241 的适用范围，推荐选型最大承载 20kg的设备 —— 既能覆盖小型单体电池（如 18650 电芯，重量≤50g），又可应对中型电池组（如平板电脑电池组，重量≤5kg）；若需测试更重电池（如电动工具电池，≤70kg），可升级至大型设备（HE-F-320C 型号等）；

尺寸适配：试件允许尺寸需≥L300mm×W300mm（小型设备）或 W800mm×D600mm×H800mm（大型设备），确保方形、软包等不同形态电池均可固定。

4. 跌落地板介质：优先标配冷轧钢板，支持材质更换

标准匹配要求：设备需标配18~20mm 厚冷轧钢板，满足标准对 “硬质表面” 的要求；同时需支持底板更换，可根据需求选配水泥板或木板（需提前与供应商确认适配性）；

性能核查：底板需平整无凸起，避免因地面倾斜导致跌落姿态偏差。

5. 驱动与防护系统：兼顾测试精度与操作安全

驱动方式：推荐选用气动跌落 + 电动升降的组合 —— 气动系统可实现样品 “瞬间释放”，确保自由落体；电动升降可精准控制高度，操作更省力（小型设备可选纯电动驱动，成本更低）；

安全防护：必须配备可拆卸防爆围栏（高度≥1.2m），部分高风险测试场景可升级防爆观察窗；设备需具备紧急停机按钮，跌落过程中可随时中断测试。

三、第三步：结合实际场景的选型方案与案例

不同企业的测试需求（电池类型、测试规模、预算）存在差异，需在 “符合 GB/T 31241” 的基础上，针对性选择适配方案：

1. 小型实验室 / 电子工厂：侧重性价比与灵活性

适用场景：手机、智能穿戴设备等小型电池的研发抽检，单次测试量≤5 个 / 天；

推荐设备类型：单臂式小型跌落试验机（如 HE-F-315S 型号）；

核心参数匹配：跌落高度 300~1500mm，承载重量≤2kg，试件尺寸≤L150×W200mm，标配钢板底板 + 手动调节夹具，数显高度显示；

选型理由：满足 GB/T 31241 的基础要求，占地小（机台尺寸 W700×D900×H1760mm），预算可控（约 2~5 万元），适合小规模测试。

2. 中型电池生产企业：兼顾效率与多标准适配

适用场景：笔记本电脑、平板电脑电池组的批量出厂测试，需同时满足 GB/T 31241 与 GB/T 18287 标准；

推荐设备类型：双臂式中型跌落试验机（如 HC-938 型号）；

核心参数匹配：跌落高度 300~1200mm，承载重量≤20kg，试件尺寸≤L300×W300mm，气动跌落 + 电动升降，支持钢板 / 木板双底板更换，配备防爆围栏；

选型理由：可实现 “面、棱、角” 快速切换测试，效率比小型设备提升 40%，且能适配多标准跌落高度需求。

3. 第三方检测机构：追求全场景覆盖与合规性

适用场景：为不同企业提供电池检测服务，需兼容 GB/T 31241、IEC 62133、UL 1642 等多标准；

推荐设备类型：大型多功能跌落试验机（如 HE-F-320C 型号）；

核心参数匹配：跌落高度 300~2000mm，承载重量≤70kg，试件尺寸≤W800×D600×H800mm，电动跌落 + 自动夹具调节，标配钢板 / 水泥板双底板，带数据记录与防爆观察窗；

选型理由：覆盖从微型纽扣电池到中型储能电池的全场景测试，且参数可追溯，符合检测机构的合规性要求。

四、第三步：选型避坑与标准合规性验证

1. 3 个常见选型误区

误区 1：“只要能摔 1.0m 就行”—— 忽略高度精度，部分低价设备高度误差超 15mm，导致测试数据无效；

误区 2：“单臂设备更便宜，优先选”—— 中型电池组（重量＞2kg）用单臂设备易出现跌落姿态偏移，不符合标准 “角度误差≤5°” 要求；

误区 3：“底板材质随便选”—— 未按标准选用冷轧钢板，改用薄钢板（厚度＜18mm）会导致冲击能量不足，测试结果失真。

2. 合规性验证方法

核查设备说明书：确认 “符合标准” 栏明确标注 “GB/T 31241-2014”，避免仅标注 “兼容类似标准” 的模糊表述；

现场测试验证：用标准砝码（1kg）测试 1.0m 跌落，核查高度误差是否≤10mm，跌落姿态是否稳定；

资质文件：要求供应商提供设备校准报告，确保关键参数（如高度精度、跌落稳定性）经过第三方计量认证。
