电动闸阀的明杆与暗杆的区别

电动闸阀一般由阀杆、阀体、阀盖、闸板、驱动装置及其他零件(紧固件、阀杆螺母、密封填料)组成，下面逐一介绍其结构，闸阀阀杆按运动形式分为明杆(升降轴)和暗杆(旋转轴)，电动闸阀因此而分为明杆闸阀和暗杆闸阀两种。

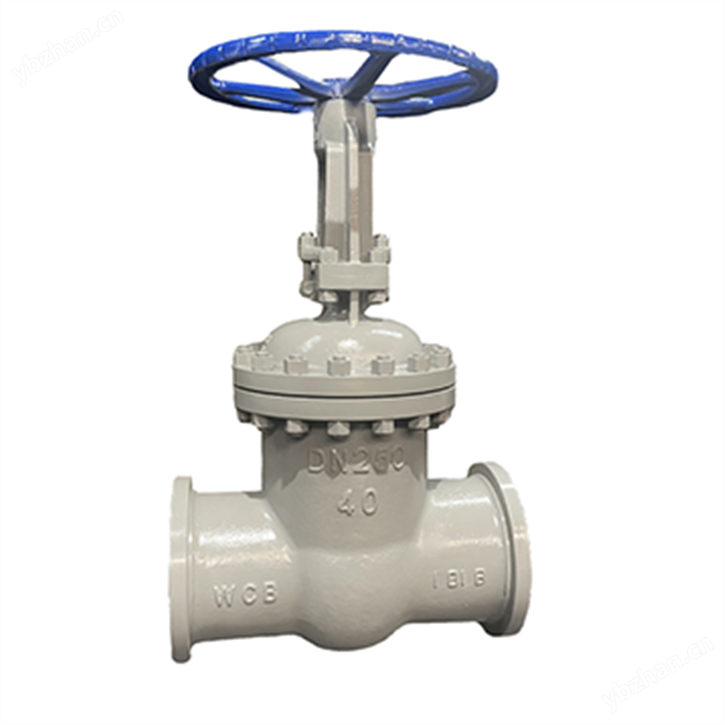

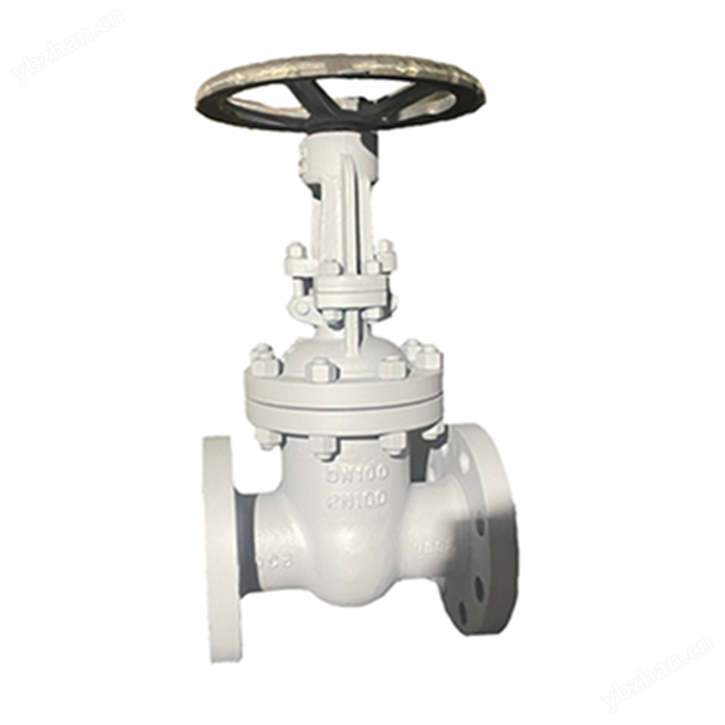

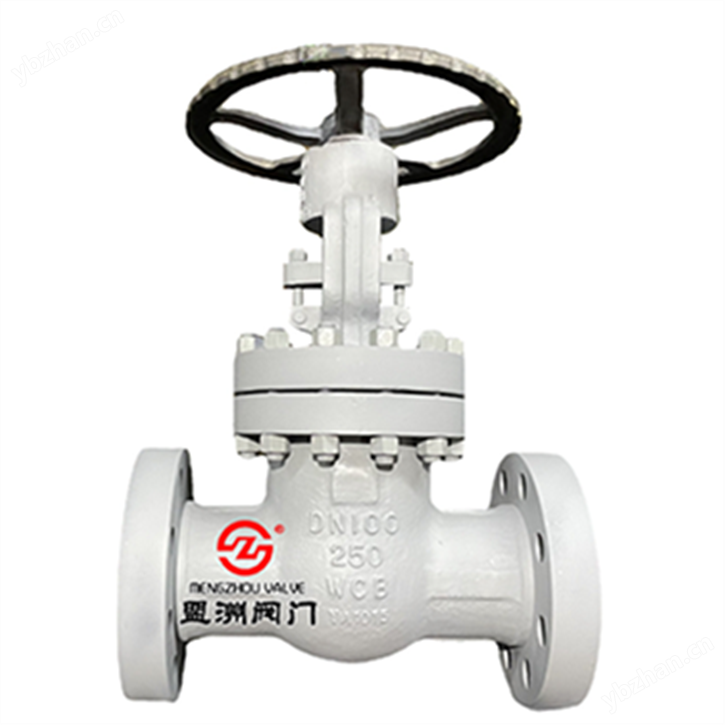

1.明杆闸阀
手轮(或其他驱动装置)固定在阀杆螺母上，当手轮(或其他驱动装置)转动带动阀杆螺母旋转时，阀杆作上下移动，从而带动闸阀作升降运动而启闭管路。

2.暗杆闸阀
手轮(或其他驱动装置)固定在阀杆上，电动蝶阀阀杆螺纹固定在闸板顶部，当手轮(或其他驱动装置)转动时，阀杆螺纹带动闸板作升降运动。阀杆只能做旋转运动。优点是，开启时阀杆不升高，所需安装空间较小。故它常作为大通道铸钢闸阀，或安装空间受限制的场合。由于阀杆不做升降运动，不能像明杆闸阀那样，通过阀杆伸出长度来显示开启程度，因此，应装设开度指示器。暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，因而，易受介质腐蚀，阀杆螺纹等难于润滑。
