蝶阀的选型要素有哪些?

来源:江苏贝尔阀门控制有限公司   2025年10月11日 10:06

蝶阀的选型需综合考虑多个因素,以确保其适用性、安全性和经济性。以下是关键选型要素:


01

蝶阀的选型要素有哪些?

阀门尺寸与连接方式

公称直径(DN):根据管道尺寸选择,确保流量匹配。

连接方式:法兰式(常用)、对夹式(节省空间)、焊接式(高压场景)或螺纹连接(小口径)

02
蝶阀的选型要素有哪些?

压力与温度参数


  • 公称压力(PN):需高于系统最大工作压力,考虑水锤效应。

  • 温度范围:阀体材质(如铸铁、不锈钢)和密封材料(EPDM、PTFE等)需耐受介质温度。

03

蝶阀的选型要素有哪些?

介质特性

  • 介质类型:液体、气体或浆液(如含颗粒介质需选耐磨设计)。

  • 腐蚀性:酸性/碱性介质需选用不锈钢(如CF8M)、衬氟蝶阀或特殊涂层。

  • 清洁度:食品级介质需符合FDA标准(如橡胶密封材料)。

04

蝶阀的选型要素有哪些?

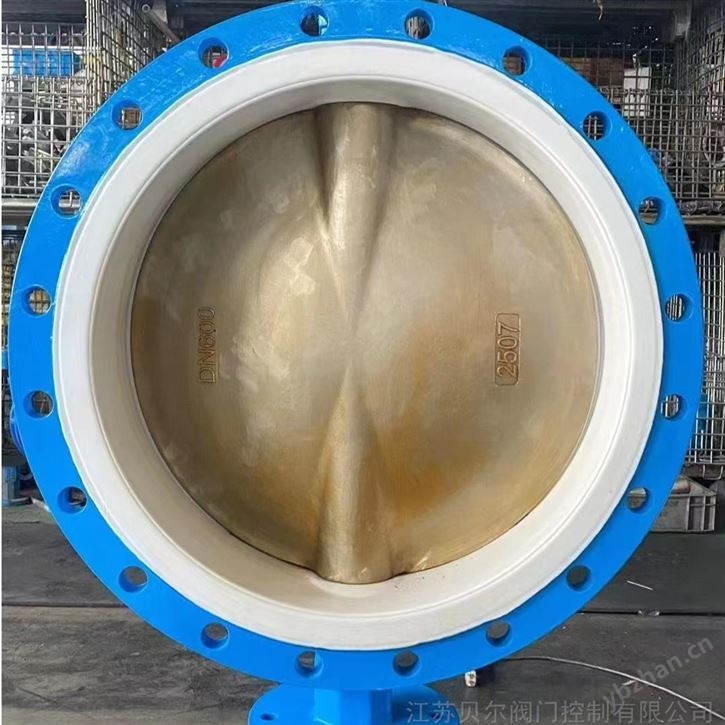

阀体与密封材料

  • 阀体材质

    • 铸铁(低压水系统)、碳钢(高温)、不锈钢(腐蚀环境)、塑料(化学品)。

  • 密封材料

    • 橡胶(EPDM、NBR):适用于水或油,耐温≤120℃。

    • PTFE:耐腐蚀、高温(≤200℃),但弹性差。

    • 金属密封:高温高压(如电站烟气,可达600℃)。


05

蝶阀的选型要素有哪些?

操作方式

  • 手动:手柄或齿轮箱(大口径需齿轮减速)。

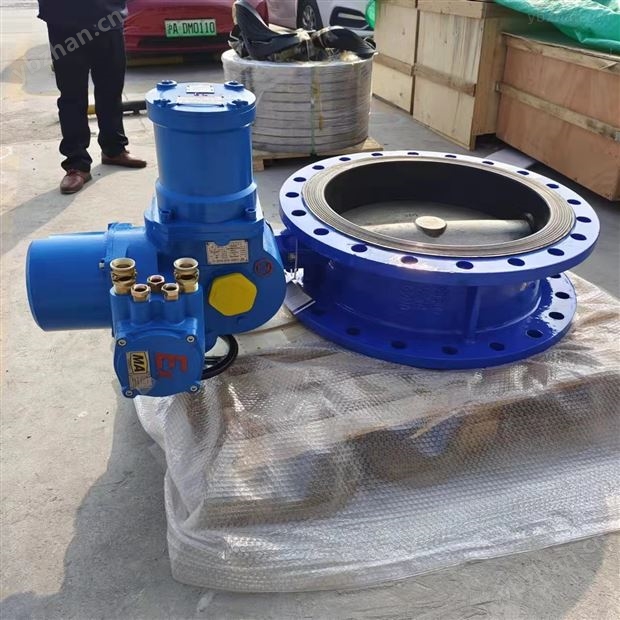

  • 电动/气动:远程控制或自动化系统(需配执行机构)。

  • 液压:高扭矩场合(如大型水利工程)。

06

蝶阀的选型要素有哪些?

流量特性与阀门结构

  • 中线型:通用型,密封性好,但高压易磨损。

  • 双偏心(高性能):减少摩擦,寿命长,适用于中高压。

  • 三偏心:高温高压(如蒸汽、油气),零泄漏要求。
