浮筒液位变送器的调试和校准

来源：安徽初辰科技有限公司 2025年10月11日 10:21

　　浮筒液位变送器作为一种高精度的液位测量仪表，广泛应用于石油、化工、电力等多个行业。它基于阿基米德浮力原理，通过测量浮筒在液体中所受浮力的变化来检测液位高度，并将该变化转换为标准信号输出，实现液位的精确测量和远程监控

　　浮筒液位变送器的调试和校准是确保其长期稳定、准确测量的关键环节，调试主要有挂重法和水校法两种方法：

　　1、挂重法调试

　　- 挂重法适用于实验室调试或现场无水源的情况。首先需要进行浮力计算：浮筒浮力F1=π/4·D·H·ρ，浮筒重G与浮力之差F2=G-F1。其中，D为浮筒外径(cm)，H为浮筒长度(cm)，ρ为介质密度(g/cm)

　　- 零点调试时，在托盘上放入同浮筒重G等重的砝码（含托盘重），调整零位电位器，使输出为4mA。满度调试时，在托盘上放入同F2等值的砝码（含托盘重），调整量程电位器，使输出为20mA。需反复调整几次，直至满意为止

　　2、水校法调试

　　- 准备工作：将浮筒从工艺设备中隔离，关闭上下部切断阀，打开排污阀排空并清洗测量筒；

　　- 修改参数：将变送器内设定的介质密度暂时修改为1.0 g/cm（水的密度）；

　　- 零点校准：确保测量筒排空后，调整变送器，使其输出为4mA（或显示0%）；

　　- 满度校准：关闭排污阀，向测量筒内注满清水，调整变送器，使其输出为20mA（或显示100%）；

　　- 线性检查：缓慢排水再注水，观察液位变化是否平稳线性，无跳变或死区；

　　- 恢复投用：校准完成后，将密度参数改回实际介质密度，拧紧排气丝堵，按步骤投用仪表。

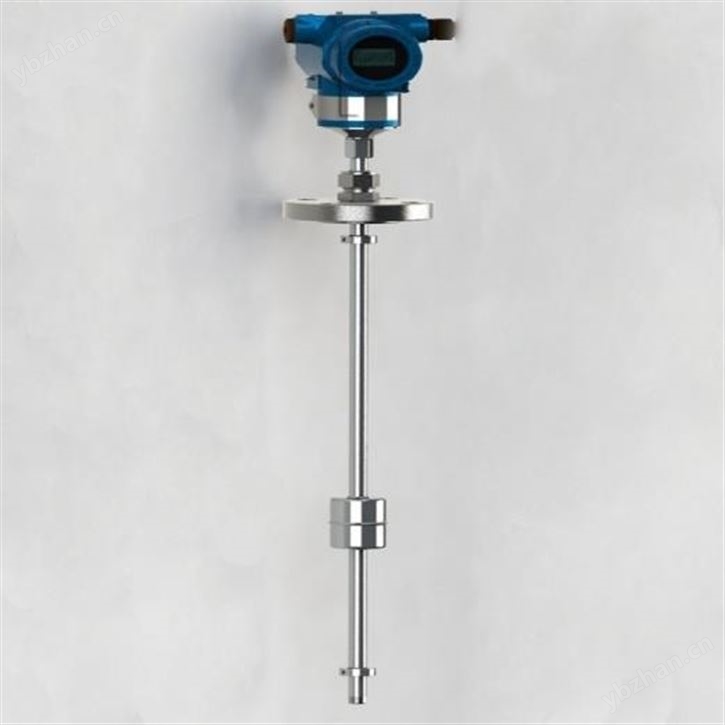

浮筒液位变送器
