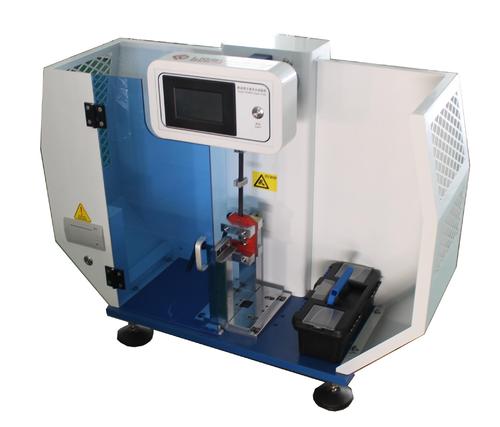

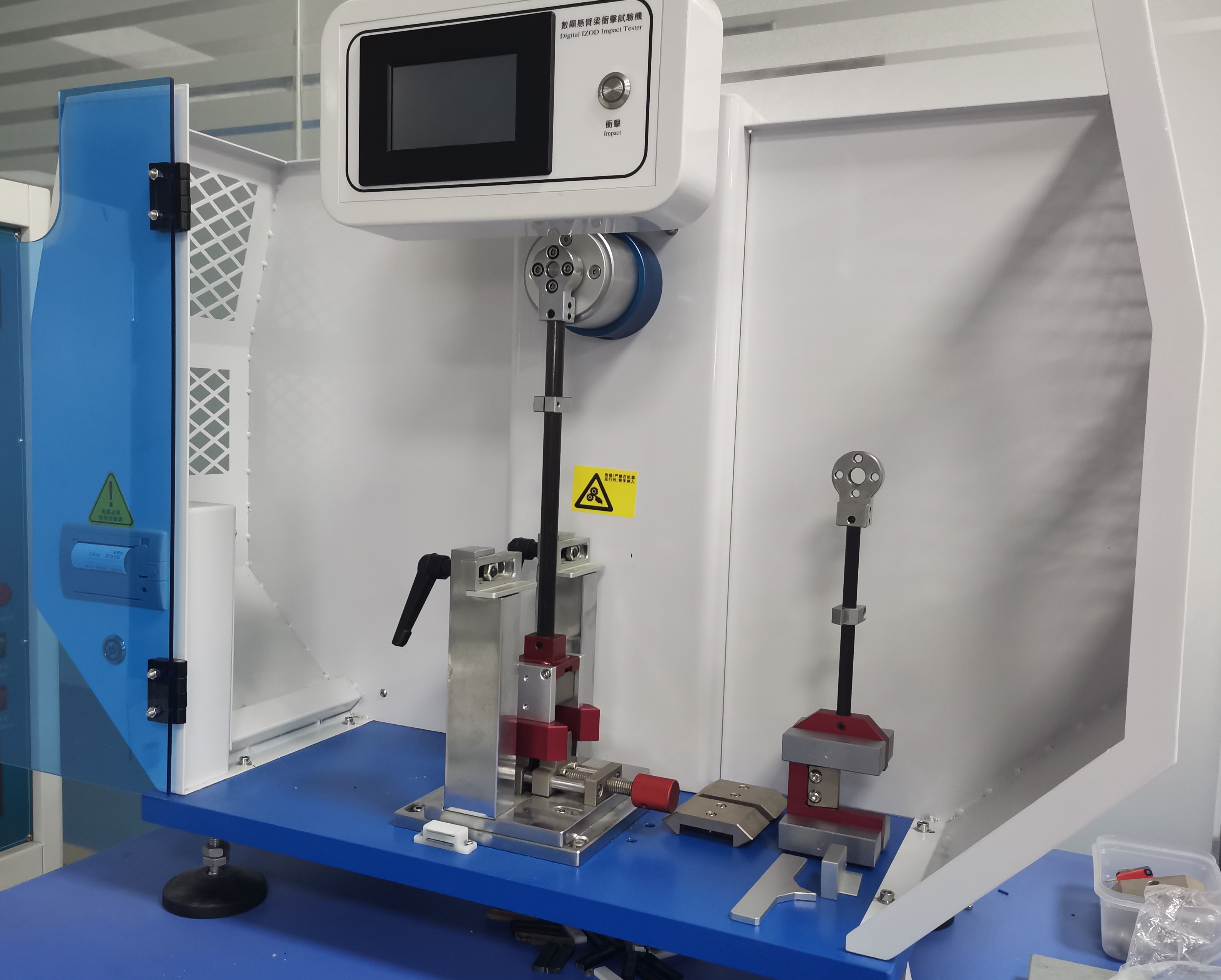

悬臂梁简支梁试验机异常：摆锤难复位、能量显示不准？快速排查技巧

一、异常 1：摆锤无法复位（冲击后不回位 / 手动复位卡滞）

1. 第一步：排查机械传动与连接部件（最常见诱因，5 分钟可完成）

• 核心排查点 1：摆锤轴与轴承卡滞

  摆锤绕 “摆锤轴” 转动，长期使用后轴与轴承间易积尘、缺油，导致转动阻力增大 —— 表现为 “摆锤复位时卡顿，需手动用力推才能归位”，或复位到某一角度后停滞。

  排查与解决：① 断电后手动转动摆锤，感受是否有明显阻力；② 拆下摆锤轴端盖，用毛刷清理轴与轴承间的灰尘、金属碎屑；③ 涂抹专用润滑脂（如锂基润滑脂，耐磨损、抗老化），涂抹量以覆盖轴表面为宜，避免过多污染其他部件。

• 核心排查点 2：摆锤连接件松动或变形

  摆锤与摆杆的连接螺栓（多为内六角螺栓）若松动，会导致 “摆锤重心偏移”，复位时因受力不均卡滞；摆杆若因 “冲击过载”（如测试能量远超摆锤额定值）轻微变形，也会阻碍复位。

  排查与解决：① 检查连接螺栓是否有松动（用对应规格内六角扳手拧紧，扭矩参考设备说明书，如 M8 螺栓扭矩 8-10N・m）；② 目视检查摆杆是否弯曲（可对比摆杆与机身的平行度，偏差超 1mm 即变形），轻微变形可找专业人员校正，严重时需更换摆杆。

2. 第二步：检查驱动与复位系统（电动复位机型重点排查，8 分钟可完成）

• 核心排查点 1：复位电机或驱动电路故障（电动复位机型）

  全自动机型的摆锤复位依赖 “复位电机”（带动齿轮或皮带传动），若电机 “电源接线松动”“电容老化” 或 “驱动板故障”，会导致电机无法启动或转速不足 —— 表现为 “按下复位键后电机无响应，或电机异响但摆锤不动”。

  排查与解决：① 检查电机电源线（通常为 3 根相线）是否松动，重新插拔并拧紧端子；② 用万用表测电机电容容量（正常电容容量偏差≤10%，如 450V/10μF 电容，实测需≥9μF），电容鼓包或容量不足需更换；③ 若电机仍不工作，测驱动板输出电压（正常应为电机额定电压，如 220V 或 380V），无电压输出则需维修或更换驱动板。

• 核心排查点 2：手动复位机构卡滞（手动机型）

  手动机型靠 “复位手柄 + 棘轮机构” 实现摆锤复位，若棘轮齿磨损、弹簧断裂，会导致 “手柄转动时无咬合感，摆锤无法被带动复位”。

  排查与解决：① 打开机身侧盖，检查棘轮齿是否有崩裂、磨损（齿顶磨损超 0.5mm 需更换棘轮）；② 查看复位弹簧是否断裂或松弛，断裂需更换同规格弹簧（如直径 1mm、长度 50mm 的拉簧），松弛可调整弹簧挂钩位置增加张力。

3. 第三步：验证安全限位与传感器（易被忽视的隐性原因，3 分钟可完成）

• 设备配备 “摆锤限位开关”（防止摆锤过度摆动），若限位开关因振动偏移、触点氧化，会误触发 “过位保护”，导致摆锤复位时被强制停机 —— 表现为 “摆锤复位接近终点时突然停止，设备报警灯亮”。

  排查与解决：① 调整限位开关位置（将开关触点与摆锤限位块的距离调至 1-2mm，确保摆锤复位到位时才触发）；② 用砂纸轻轻打磨开关触点，去除氧化层，恢复导电性能。



•

•

二、异常 2：能量显示异常（数据跳变 / 偏差大 / 无显示）

1. 第一步：排查能量传感器与连接线路（核心检测部件，6 分钟可完成）

• 核心排查点 1：角度传感器（编码器）故障或偏移

  设备通过 “角度传感器” 记录摆锤冲击前后的角度，进而计算能量（能量与角度变化正相关），若传感器 “安装偏移”“接线松动” 或 “内部元件损坏”，会导致角度检测不准，能量显示异常 —— 表现为 “能量数据跳变（如同一测试，显示 1.2kJ 与 1.8kJ 交替）” 或 “能量值始终为 0”。

  排查与解决：① 检查传感器与摆锤轴的连接（编码器轴需与摆锤轴同轴，偏移超 0.1mm 需重新固定）；② 确认传感器信号线（多为 485 或模拟量线）是否松动，重新插拔并拧紧插头；③ 用万用表测传感器供电电压（正常为 5V 或 24V，无电压需检查供电线路），若供电正常仍无数据，需更换同型号编码器。

• 核心排查点 2：能量校准参数漂移

  设备出厂时会预设 “能量校准系数”（如摆锤重量、摆长对应的能量计算公式），长期使用后参数可能漂移，导致能量计算偏差 —— 表现为 “测试能量与标准样品的已知能量偏差超 ±5%”（如标准样品已知冲击能量为 2.0kJ，实测显示 1.8kJ 或 2.2kJ）。

  排查与解决：① 进入设备 “校准菜单”，调用 “能量校准程序”，用标准砝码（如 1kg、2kg）挂在摆锤冲击刃处，按说明书步骤重新校准能量系数；② 若无校准功能，联系厂家提供标准校准参数，手动输入设备系统。

2. 第二步：检查数据处理与显示模块（数据传输 / 计算环节，5 分钟可完成）

• 核心排查点 1：数据采集板故障

  传感器采集的角度信号需经 “数据采集板” 转换为数字信号，显示屏，若采集板 “芯片损坏”“线路虚焊”，会导致信号丢失或失真 —— 表现为 “能量显示为乱码” 或 “数据定格不动（如始终显示上次测试值）”。

  排查与解决：① 断电后拆开采集板，目视检查是否有芯片鼓包、焊点脱落，脱落处可重新焊接；② 用示波器测采集板输入 / 输出信号（输入应为传感器的正弦波信号，输出应为稳定的数字信号），无信号输出则需更换采集板。

• 核心排查点 2：显示屏或人机界面故障

  若显示屏 “黑屏”“触摸无响应” 或 “显示数据残缺”，可能是 “显示屏供电不足”“屏幕背光损坏” 或 “人机界面程序崩溃”。

  排查与解决：① 检查显示屏电源线（确保电压正常，如 12V 或 24V），供电正常仍黑屏需更换屏幕背光板；② 若屏幕显示正常但触摸无效，重新校准触摸屏（进入设备 “触摸校准” 模式，按提示点击校准点）；③ 程序崩溃可重启设备，或按说明书步骤恢复出厂设置（恢复前需备份重要数据）。

3. 第三步：确认机械零位与摆锤状态（基础校准环节，4 分钟可完成）

• 核心排查点 1：摆锤零位偏移

  摆锤未冲击时的 “初始零位” 是能量计算的基准，若零位偏移（如摆锤自然下垂时，角度传感器显示非 0°），会导致能量计算基准错误 —— 表现为 “每次测试前，能量显示值不为 0（如显示 0.1kJ）”。

  排查与解决：① 将摆锤置于自然下垂状态，进入设备 “零位校准” 菜单，手动将角度值校准为 0°；② 若零位反复偏移，检查摆锤是否有 “偏重”（如摆锤上附着样品残渣），清理摆锤表面，确保重心居中。

• 核心排查点 2：摆锤能量等级选错

  设备配备不同能量级别的摆锤（如 0.5J、2.75J、5J），若选择的摆锤能量等级与实际安装的摆锤不符（如实际装 5J 摆锤，设备设为 2.75J），会导致能量计算错误 —— 表现为 “能量显示值始终是实际值的一半左右”。

  排查与解决：① 确认实际安装的摆锤能量等级（摆锤上有标识，如 “5J”）；② 进入设备 “摆锤选择” 菜单，选择与实际匹配的能量等级，保存后重新测试。

三、异常排查后的验证与预防措施

1. 故障修复后验证：

• 摆锤复位验证：手动或电动复位 3-5 次，确认摆锤能顺畅归位，无卡顿、异响；

• 能量显示验证：用标准样品（已知冲击能量）测试 2-3 次，若能量显示值与标准值偏差≤±2%，说明排查有效。

2. 日常预防措施：

• 每周维护：清洁摆锤轴与轴承，补充润滑脂；检查摆锤连接件是否松动，传感器线路是否完好；

• 每月校准：用标准砝码校准能量传感器，确认摆锤零位无偏移；

• 测试前检查：每次测试前，确认摆锤能量等级选择正确，样品装夹牢固（避免冲击时样品飞溅撞击摆锤）。

总结：两类异常的核心排查逻辑

• 摆锤无法复位：先解决 “机械卡滞”（轴与轴承、连接件），再排查 “驱动系统”（电机、手动机构），最后验证 “安全限位”（避免误保护）；

• 能量显示异常：先定位 “检测端”（角度传感器、零位），再检查 “数据传输与显示”（采集板、显示屏），最后确认 “参数设置”（能量等级、校准系数）。
