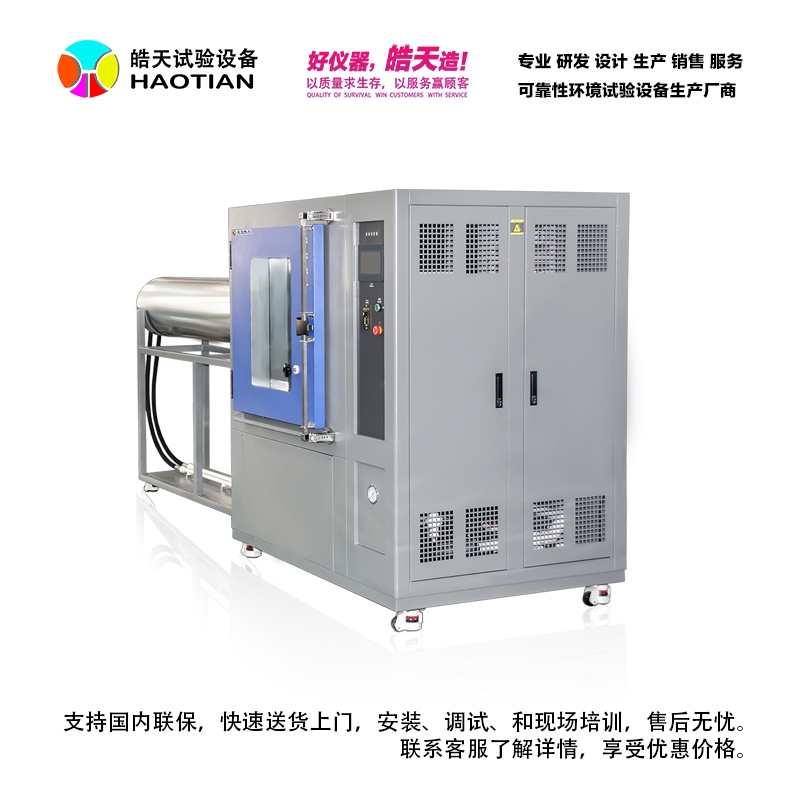

IPX 防水淋雨试验箱，各类防水等级测试流程



资料类型
pdf


文件大小
134.2KB


浏览次数
181次


上传时间
2026年04月29日

关键词: IP 淋雨试验箱,IP 淋雨试验箱,喷淋试验箱,喷淋试验箱,强喷水试验箱

上传者: 东莞市皓天试验设备有限公司

立即下载

资料简介

一、测试前准备

测试前需完成三项核心准备工作。一是明确测试等级，依据产品应用场景确定目标 IPX 等级，梳理对应水流量、压力、时长等参数。二是检查设备状态，确认箱体、摆管、喷嘴、水路电路正常，无堵塞漏水情况，校准压力与流量精度。三是固定测试样品，按产品实际使用姿态固定，确保测试面无遮挡，小型样品用旋转架，大型产品用龙门架定位。

二、分等级测试流程

IPX1-IPX2（滴水测试）

IPX1 为垂直滴水，摆管固定垂直，滴水速率 1mm/min，样品以 1r/min 旋转，持续测试 10 分钟。IPX2 为 15° 倾斜滴水，样品倾斜 15°，滴水速率 3mm/min，每个面测试 2.5 分钟，总计 10 分钟，模拟设备轻微倾斜时的防水能力。

IPX3-IPX4（喷淋 / 溅水测试）

IPX3 采用摆管喷淋，摆管摆动 ±60°，喷水孔流量 0.07L/min，持续 10 分钟，模拟常规淋雨场景。IPX4 为溅水，摆管摆动 ±180°，水流量与 IPX3 一致，确保样品各面受水，模拟日常泼水、溅水环境。

IPX5-IPX6（高压喷水测试）

IPX5 用 6.3mm 喷嘴，水流量 12.5L/min，距离样品 2.5-3m，测试时长按表面积计算（每平方米 1 分钟，最少 5 分钟）。IPX6 用 12.5mm 喷嘴，水流量 100L/min，同等距离测试，时长最少 3 分钟，模拟强风暴雨、高压冲洗等严苛场景。

IPX7-IPX8（浸水测试）

IPX7 为短时浸水，样品浸入 1 米水深，持续 30 分钟，考核短暂落水后的防水性能。IPX8 为持续浸水，可按需求设定水深（高 50 米）与时长，精准模拟长期水下工作环境，东莞皓天设备可实现水深误差 ±2mm 的精准控制。

三、测试后判定与收尾

测试结束后，取出样品擦干表面，静置 20 分钟后拆解检查，查看内部电路板、电池仓等关键部位是否进水。通电测试产品功能，正常运行则判定合格，反之记录渗水部位与故障情况。最后清理试验箱，关闭水电开关，定期校准设备，保障后续测试精准度。
