磁翻板液位计正确选型与工况适配技术详解{常见故障与安装规范}

一、产品原理与核心优势

磁翻板液位计是工业现场免供电的机械式液位测量仪表，核心依托浮力原理+磁性耦合原理工作。

仪表主体为连通器结构，内置磁性浮子随容器液位同步升降，通过磁力带动外部双色翻柱翻转，白色代表无液、红色代表有液，现场直观可视、无需电源、无需二次转换，是化工、水处理、电力、石化行业储罐、反应釜、水箱标配液位测量设备。

相比雷达液位计、投入式液位计，磁翻板抗干扰、不飘数、耐高温高压、不怕水汽粉尘、免维护、使用寿命长，可长期稳定运行在恶劣工业工况。

二、核心结构与配置说明

1、主体管体：常规304不锈钢、腐蚀工况选用316L不锈钢、强酸碱选用PTFE全衬氟防腐结构。

2、磁性浮子：根据介质密度定制，清水污水通用浮子；低密度介质（油、液化气）需轻质钛合金浮子，防止浮子沉底不动作。

3、翻板显示面板：高温不退色、防脱片，可视距离远，户外工况可加装防雨罩、夜光刻度。

4、选配功能：4-20mA远传变送器、上下限报警开关、蒸汽/电伴热、防爆结构、排污阀、液位标尺。

三、工业工况精准选型八大关键参数（行业核心重点）

1、介质类型与腐蚀性

清水、污水、自来水：304标准款即可

酸碱、化工溶剂、腐蚀液体：必须衬氟/316L材质

粘稠、结晶介质：必须选用伴热保温型，防止结垢卡浮子

2、介质密度（选型最容易踩坑）

磁翻板正常工作前提：浮子密度＜介质密度

• 常规水介质：≥1.0g/cm³，通用浮子通用

• 油品、液化气、轻质溶剂（＜0.6g/cm³）：必须定制低密度专用浮子，否则液位无变化、测量失效

3、测量量程

常规量程：300mm–6000mm

超6米大罐体：采用分段对接结构，保证垂直度与精度

4、工作压力

常压、低压、中高压工况齐全：PN16、PN25、PN40高压定制，适配锅炉、压力容器、高压储罐

5、工作温度

常温：-20℃～100℃

高温工况：可耐350℃以上，配套高温专用浮子与密封件

6、安装方式

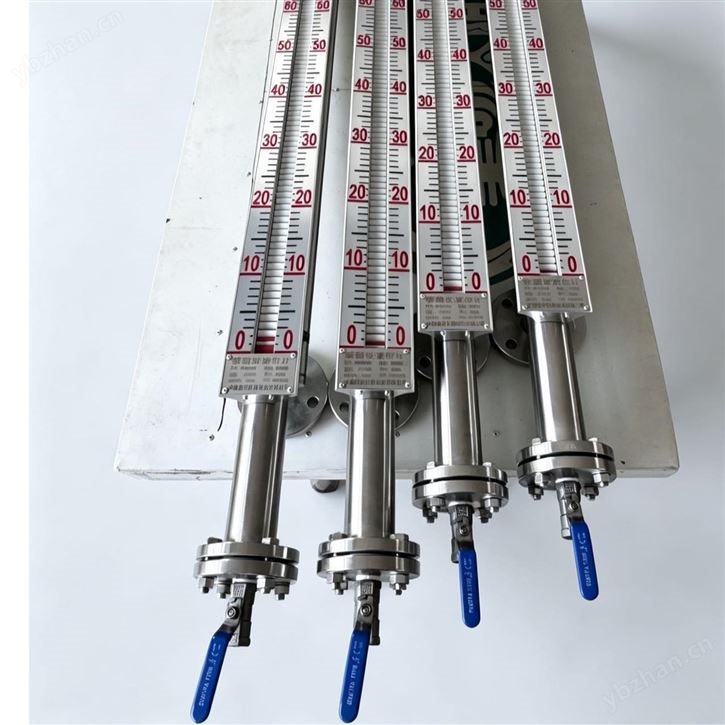

• 侧装式：储罐、水箱、反应釜通用

• 顶装式：密闭罐体、顶部安装、底部无法开孔工况

• 底装式：低位罐体、地下水池专用

7、法兰标准

国标GB、化工HG、美标ANSI、德标DIN均可定制，常规默认DN20/DN25法兰

8、信号输出需求

仅现场看液位：基础机械式即可

需要上传PLC/DCS：加装远传变送器4-20mA/RS485

需要高低液位启停、报警：加装磁性开关

四、行业适配应用场景

1、水处理环保：清水池、污水池、加药箱、酸碱储罐液位监测

2、化工石化：反应釜、溶剂罐、原油罐、酸碱储存罐

3、电力热力：除氧器、软化水箱、汽包辅助液位显示

4、食品制药：纯化水罐、配料罐、卫生型防腐液位测量

5、设备成套厂：自动化设备水箱、液压油箱、储液罐配套

五、常见故障原因与解决方法（客户最关心）

1、液位不动、翻板无变化

原因：浮子卡垢、介质密度过低、安装不垂直

解决：清理管体结垢、更换适配浮子、校正垂直度≤3°

2、液位显示不准、忽高忽低

原因：罐体压力波动、浮子进水失效、管道堵塞

解决：更换浮子、加装缓冲结构、定期排污

3、翻板褪色、脱片

原因：高温暴晒、劣质面板

解决：更换耐高温面板、加装户外防护壳

4、远传信号跳动

原因：变送器干扰、线路接触不良

解决：屏蔽接线、重新校准零点量程

六、安装与维护规范

1、安装必须垂直，偏差不得大于3度，避免浮子卡滞

2、腐蚀性、结晶介质建议定期排污、定期冲洗

3、高温工况禁止冷机骤热，防止管体应力变形

4、远传仪表安装远离强电变频器，避免信号干扰

七、行业总结

磁翻板液位计凭借结构简单、稳定耐用、免维护、适配工况广的特点，仍是工业液位测量的主流仪表。选型不在于贵，在于匹配工况，介质密度、温度压力、腐蚀程度、是否结晶粘稠，是决定仪表能否长期稳定使用的核心关键。

合理选型、规范安装，可大幅降低后期故障率与维护成本，适配绝大多数工业自动化成套项目。
