408L快速温变试验箱（-40~150℃，线性5℃min）技术规格书

408L快速温变试验箱（-40~150℃，线性5℃/min）技术规格书

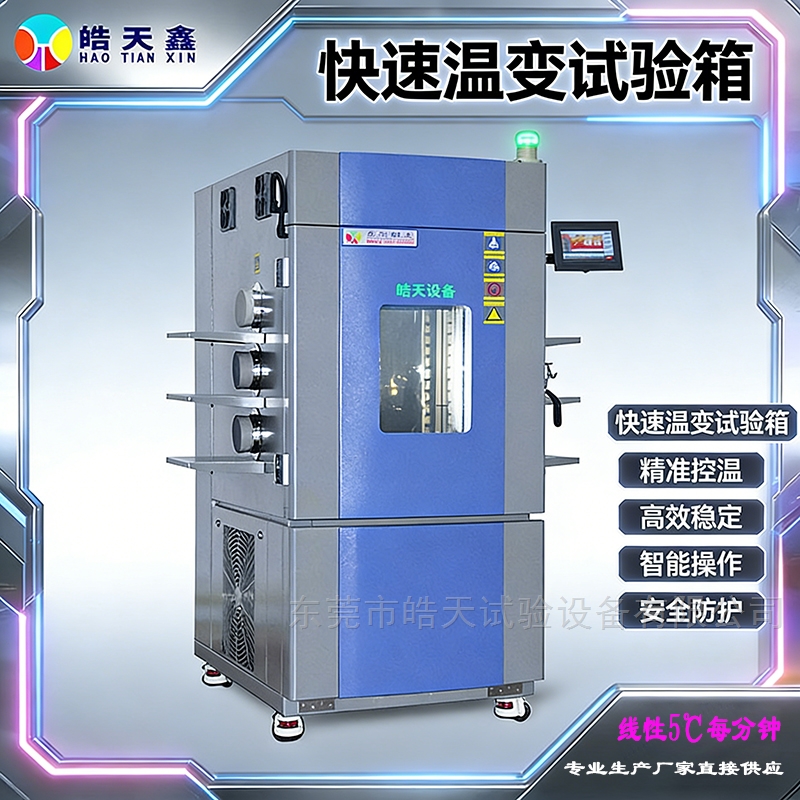

一、产品概述

快速温变试验箱（亦称温度快速变化试验箱）适用于航空航天产品、信息电子仪器仪表、材料、电工电子产品及各类电子元器件在高低温快速变化环境下的可靠性测试，用于检验产品在温度应力条件下的各项性能指标-。该系列设备广泛应用于环境应力筛选（ESS）、产品设计验证及生产阶段的质量控制，在电子、汽车、通信、新能源等行业具有重要应用价值。

本文档以408L标准容积快速温变箱为核心规格，设定温变范围为-40℃至150℃、温变速率为线性5℃/min、不配置湿度功能，并充分考虑受试样品自带6KW发热负载的工况条件，以皓天鑫品牌设备为例进行详细说明。

二、设备用途与应用场景

408L快速温变箱主要用于模拟产品在实际使用过程中可能经历的快速温度变化环境，考核产品在热应力下的耐久性与可靠性。具体应用场景包括：

环境应力筛选（ESS） ：运用温度加速技巧，使产品产生交替膨胀和收缩，透过加速应力使潜存于产品中的瑕疵提前浮现，包括零件材料瑕疵、制程瑕疵、工艺瑕疵等，避免产品在使用过程中因环境应力考验而失效，降低返修率。

产品可靠性验证：验证电子电工产品在温度快速变化条件下的性能稳定性与功能完整性。

材料耐候性测试：评估塑胶、金属、复合材料等在极境温差条件下的物理性能变化。

标准符合性测试：满足GB/T 2423、GJB 150、IEC 60068等国内外环境试验标准要求。

408L的适中容积既能满足批量测试需求，又兼顾实验室空间利用率，为材料研发机构和企业质量部门的理想选择-。

三、主要技术规格参数

3.1 基本参数

3.2 性能指标

3.3 温变速率说明

本设备温变速率可在3℃/min、5℃/min、7℃/min、10℃/min、15℃/min等档位可选。本文设定温变速率为 线性5℃/min，指在全程升降温过程中温变速率保持恒定，不出现非线性衰减。以条件-40℃→150℃为例，全行程温差150℃，按线性5℃/min计算，升温时间约为35分钟-。

⚠️ 空载与带载说明：上述温变速率参数均在环境温度25℃、工作室无负载条件下测得。当工作室内放置受试样品时，样品的重量、体积及发热功耗会影响实际温变速率。针对本文件要求的6KW发热负载工况，需进行制冷能力与加热系统的专项匹配设计。

四、带载发热负载能力说明

4.1 6KW发热负载工况

本设备需满足受试样品在测试过程中持续产生6KW发热功率的条件。6KW发热负载属于高发热场景，对试验箱的制冷能力、加热系统及温控算法均提出更高要求。

在快速温变过程中，样品发热会显著打破箱内的热平衡——若样品持续释放热量，常规制冷系统可能无法及时带走多余热量，导致降温速率下降，无法满足测试要求。因此，针对6KW热负载工况，设备需进行以下专项设计：

4.2 制冷系统强化方案

复叠式制冷系统升级：当样品发热功率≥500W时，需将标准单级制冷系统升级为复叠式制冷系统，搭配更大功率的压缩机（如从3HP升级至5HP或更高），提升制冷量以抵消样品发热。

双压缩机配置：采用高温级（R404A）与低温级（R23）双压缩机串联，将蒸发温度降至-70℃以下，同时配合变频技术调节压缩机转速，使制冷量与负载动态匹配-。

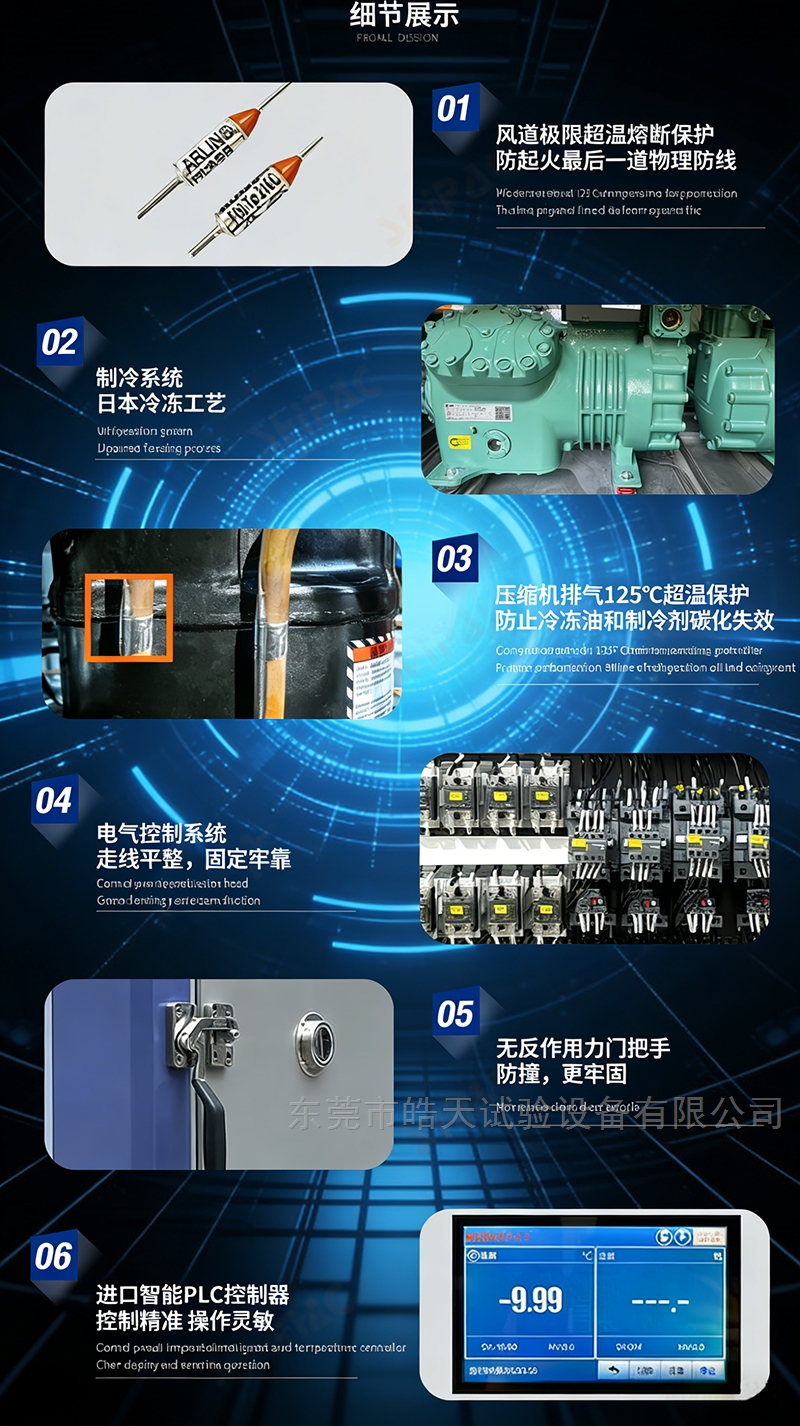

核心制冷配件：膨胀阀采用丹麦丹佛斯，电磁阀采用意大利CASTEL，过滤器采用美国爱高，油分离器采用中国台湾冠压等进口件，确保制冷系统长期稳定运行。

4.3 加热系统与温控算法优化

加热功率适配：高发热场景下，需降低加热管额定功率（如从标准6kW降至3kW），避免加热与样品发热叠加导致温度超调。

PID温控算法升级：将动态调节频率从10次/秒提升至20次/秒，实现加热系统与制冷系统的精细动态平衡，确保温度控制精度。

协同控制逻辑：升温过程中加热系统主导、制冷系统辅助调节，降温过程则反之，有效避免温度超调与波动，提升控温精度与温变稳定性-。

4.4 风道与热场均匀性

多风道立体循环结构：针对高发热负载工况，在工作室四周加装辅助风机，加速空气流动，将样品散发的热量快速扩散至制冷区域，确保箱内各点温度偏差≤±1℃。

热场均匀性保障：采用涡旋式导流风扇+扰流板结构，确保冷热气流覆盖样品所有部位，避免直吹式风道造成的局部温度偏差。

五、无湿度功能说明

本设备为快速温变试验箱（非湿热箱），不配置湿度控制功能。适用于仅需纯温度快速变化测试的场合，无需湿度环境模拟。如需湿热环境测试，可选择配置湿度系统的快速温变湿热试验箱型号（如TED-408PF或TEC-408PF）-。

�� 在满足6KW发热负载需求的同时，不配置湿度功能可有效降低设备功率消耗与运行成本，适合以纯温度应力筛选为主要目的的测试场景。

六、制冷系统

6.1 制冷方式

本设备采用机械式二元复叠制冷方式，由一套全封闭压缩机（法国泰康或德国比泽尔）组成的复叠式风冷制冷系统。复叠式制冷系统包含一个高温制冷循环和一个低温制冷循环，通过蒸发冷凝器实现能量传递，将工作室内热能通过两级制冷系统传递出去。

6.2 制冷原理

制冷系统采用逆卡诺循环，由两个等温过程和两个绝热过程组成。制冷剂经压缩机绝热压缩到较高压力，消耗功使排气温度升高；随后经冷凝器与四周介质进行热交换；再经阀绝热膨胀做功，制冷剂温度降低；最后通过蒸发器从箱内物体吸热。此循环周而复始，实现降温。

6.3 能量调节技术

制冷系统应用能量调节技术，既能保证制冷机组正常运行，又能对制冷系统的能耗及制冷量进行有效调节，使制冷系统的运行费用和故障率下降至较经济的状态。

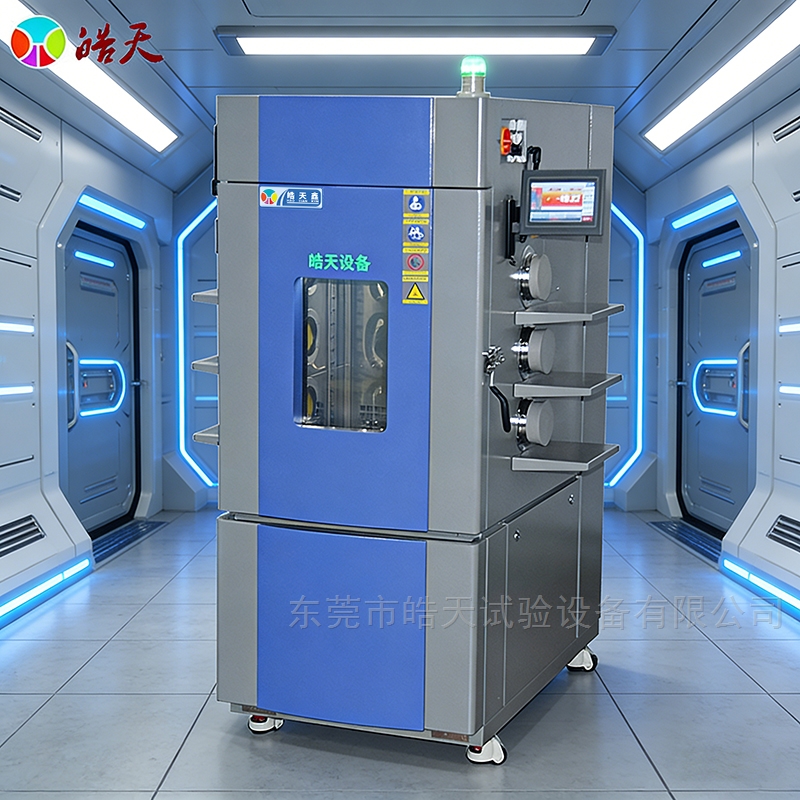

七、箱体结构

7.1 材质与工艺

7.2 结构特点

箱体采用数控机床加工成型，无反作用把手，操作简便。

大型观测视窗附照明灯，采用发热体内嵌式钢化玻璃，随时清晰观测箱内状况。

底部采用高品质可固定式PU活动轮，便于移动与固定。

引线孔位于机器左侧，可外接测试电源线或信号线使用（直径50mm或100mm，孔径或孔数可定制）。

八、控制系统与软件功能

8.1 控制器配置

采用进口可编程触摸式液晶中文对话式显示微电脑集成控制器，配备10.4英寸大型彩色触摸屏。试验规格、试验区温度、温度循环及趋势图显示一目了然，可记录90天的参数功能（相当于配备无纸记录仪）。

8.2 控制精度

8.3 传感器

采用铂金电阻PT100Ω/MV作为温度传感器，确保高精度实时温度采集。

8.4 运行模式

支持程序方式和定值方式两种运行模式。可设定多种应力筛选试验条件，支持等均温与平均温试验方式。

九、安全保护系统

设备配备多重安全保护措施，确保样品及设备安全：

十、适用标准

本设备满足以下国内外标准规范要求：

此外，满足MIL-344A-4-16、MIL-2164A-19、NABMAT-9492、GJB-1032-90、GJB/Z34-5.1.6、IPC-9701等应力筛选试验要求。

十一、选购与定制说明

皓天鑫快速温变试验箱支持根据用户实际负载、热量、温度变化速率为客户进行专门优化设计。用户可根据测试需求选择不同配置：

温变速率定制：支持3℃/min、5℃/min、7℃/min、10℃/min、15℃/min等多种速率档位。

温度范围扩展：可扩展至-70℃～150℃或更宽范围-。

发热负载定制：针对大功率发热样品（如6KW热负载），可定制制冷系统功率、加热系统配置及风道结构。

选配功能：RS-232通讯接口、远程控制、数据导出（Excel/CSV格式）等-。

十二、注意事项

环境使用条件：设备应在环境温度5℃～+35℃、湿度≤90%RH、大气压力86-106kPa的条件下使用。

样品放置：样品体积不宜超过工作室的1/3，否则可能堵塞风道、影响温场均匀性。

负载验证：6KW发热负载为高热工况，建议在采购前与厂商确认带载温变速率实测数据（如带载后速率偏差≤±0.5℃/min），确保满足实际测试需求。

定期维护：建议定期清洁冷凝器风扇与蒸发器，确保散热效率及制冷系统正常运行。

安装空间：设备四周需预留足够空间用于通风散热，具体尺寸要求请参照设备随机安装手册。

十三、联系信息与资料下载

本文档所涉设备由 东莞市皓天试验设备有限公司 生产销售（品牌：皓天鑫）。

�� 资料下载入口：完整技术规格书PDF版本可通过仪器信息网皓天鑫旗舰店资料中心下载获取。

如需定制6KW发热负载专用快速温变试验箱方案或索取具体报价，建议直接联系厂商销售部门，提交详细的测试需求（温度范围、温变速率、样品发热功率、样品尺寸重量、测试标准等），以便获得设备定制方案。

本文档基于皓天鑫品牌公开技术参数及行业通用技术规范编制，旨在为用户提供客观、准确的技术参考。具体设备参数以厂商提供的最新规格书为准。
