高精度称重传感器选型安装调试技术实操手册

高精度称重传感器选型安装调试技术实操手册

一、传感器核心参数与选型指南

1. 精度等级：C3 级 (0.02%) 适用于贸易结算，C4 级 (0.05%) 适用于工业控制，C6 级 (0.01%) 适用于实验室

2. 量程选择：工作载荷≤70% 额定量程，避免过载（安全过载 120%，极限过载 300%）

3. 输出信号：模拟信号 (mV/V)、数字信号 (RS485/Modbus)，数字信号抗干扰能力更强

4. 结构类型：

• 单点式：台秤 / 平台秤，安装简单

• 桥式 / 柱式：汽车衡 / 地磅，承载能力强

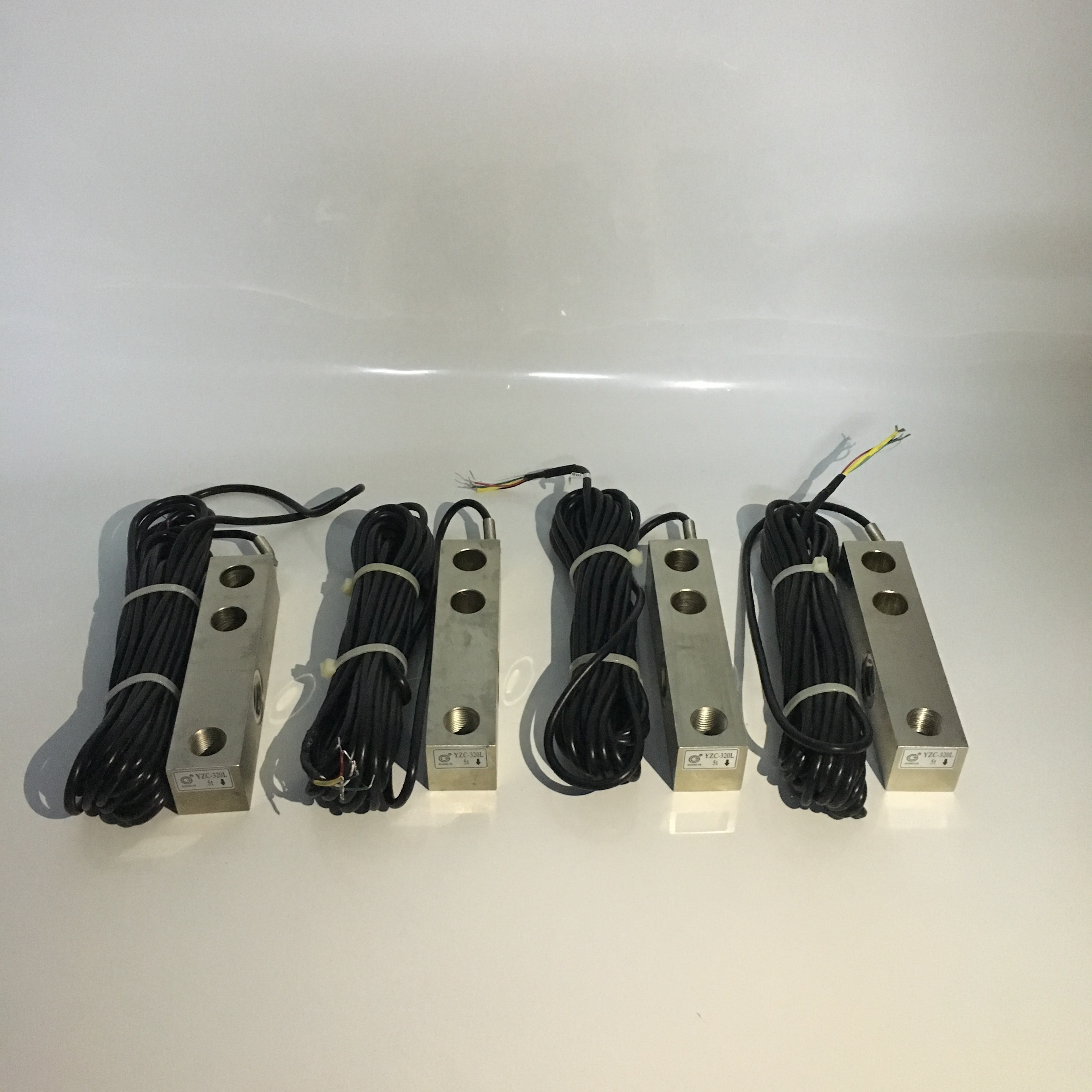

• 剪切梁式：料斗秤 / 罐装秤，抗偏载能力好

5. 环境适应性：防护等级 (IP67/IP68)、温度范围 (-30℃~+80℃)、温度系数 (≤0.0008%/℃)

二、标准化安装流程（7 步确保精度）

1. 基础准备：秤台基础水平度误差在≤0.5mm/m，预留传感器安装位置

2. 传感器安装：

• 清洁安装面，涂抹防锈油脂

• 传感器垂直安装，受力均匀，避免偏载

• 紧固螺栓（力矩符合规范），加装防松垫圈

3. 接线规范：

• 采用双绞屏蔽线，线径≥0.5mm²

• 屏蔽层单点接地 (接地电阻 < 4Ω)，远离强电线路 (≥30cm)

• 接线盒密封良好，防潮防尘

4. 限位调整：横向 / 纵向限位间隙 2-5mm，确保秤台自由移动

5. 预加载：加载额定载荷 30%，保持 15 分钟，释放后检查零点

6. 仪表连接：正确连接信号，设置仪表参数（量程、分度值、滤波等）

7. 防护措施：加装防护罩，防碰撞、防腐蚀、防雨水

三、调试与校准技巧

1. 零点调试：清空秤台，执行零点设置，反复 3 次确保稳定

2. 量程校准：使用标准砝码，分段校准（20%/50%/100%），记录误差

3. 角差调整：在秤台四角加载相同砝码，调整角差系数，误差在≤0.1d

4. 线性修正：全量程多点测试，非线性误差超差时进行分段修正

5. 滤波参数设置：根据环境振动情况调整滤波强度，平衡响应速度与稳定性

四、常见问题与解决方案

1. 输出信号不稳定：检查接线是否松动，屏蔽是否良好，传感器是否受潮

2. 零点漂移：检查电源稳定性，启用温度补偿，重新校准零点

3. 线性误差大：检查传感器安装是否水平，是否存在偏载，重新进行线性校准

总结：高精度称重传感器的 “选型精准 + 安装规范 + 调试到位” 是衡器长期稳定运行的基础，遵循本文技术要点，可使传感器测量精度提升 30%，使用寿命延长 50%，保障计量数据准确可靠。
