概述
超声波液位计是智能型非接触式液位测量仪表。不必接触工业介质就能满足大部分液位、料位测量要求，解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位、液位测控相关的各个领域。
本产品采用进口工业级芯片，数字温度补偿等...相关专用集成电路抗干扰性强。具有物位测控，数据传输和人机交流功能。采用ABS工程塑料防水外壳，自带LCD液晶显示屏、高清中英文菜单界面。支持隔离4-20mA输出、HART通讯，支持在线输出调节。
产品特色
LCD液晶显示
中英文菜单切换
物位/液位模式选择
输出量程起点和终点任意设置
可带HART通讯
带还原设置功能，支持恢复出厂设置
带数字滤波，动态回波识别
技术参数
量程：0-10m(可选15m/20m)
精度：+0.5%F.S
显示：LCD液晶显示
供电电压：DC18-28V
电气接口：M20*1.5
防护等级：IP65
盲区：0.4m
分辨率：1mm
按键：三位轻贴片按键
功耗：<0.6W
螺纹：G2二寸
工作环境：常温常压
输出信号：两线制4-20mA、HART(选配)
安装方法及使用注意事项
探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。在这个区域内，不应有任何阻碍并且远离进料口。探头的安装位置应选择在探头的发射面和被测介质间没有障碍物存在的位置。见图一。
在安装探头时需考虑容器的形状。如果探头安装不正确，一定形状的容器将产生二次回波。这类问题主要集中在圆锥形以及球形罐顶部。这种特殊的形状可以将发射出的回波再聚焦放大产生错误读数。选择正确的安装位置可以解决这一问题。见图二。

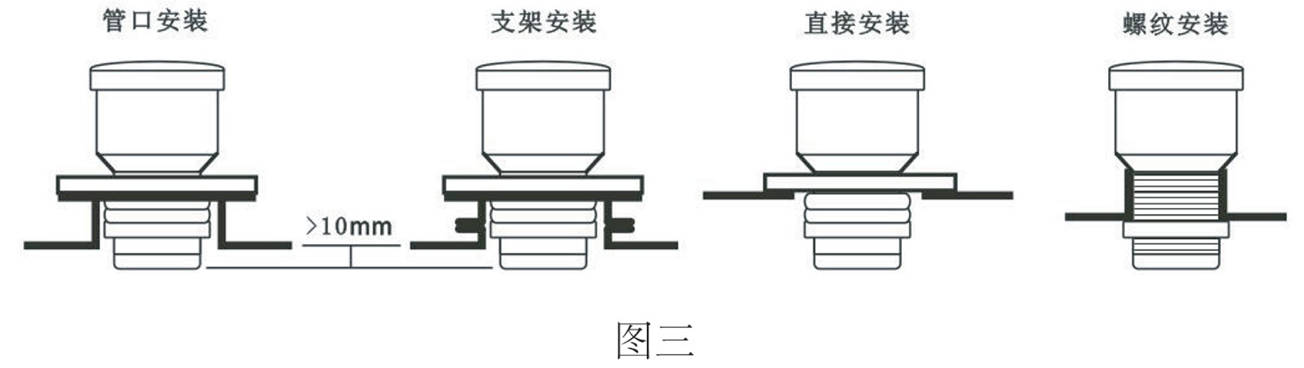

探头可以选择用法兰或是标准的G2螺纹安装(安装接口以实物为准)。无论是法兰安装或是螺纹安装，或是有无选择锥筒，应该保证探头的底部突出过程接口的底部。见图三。
探头的安装应避免其发射的声波通道与容器壁保持如图四所示的理想区域内。图四所示量程与探头安装距离容器壁的区域，如果安装距离小于理想区域下线所规定的距，则应将探头安装在“最小问距”区域之内。如果距侧壁的安装距离仍“最小间距”线的下方，变送器将有可能不能正确地测量物位。见图四

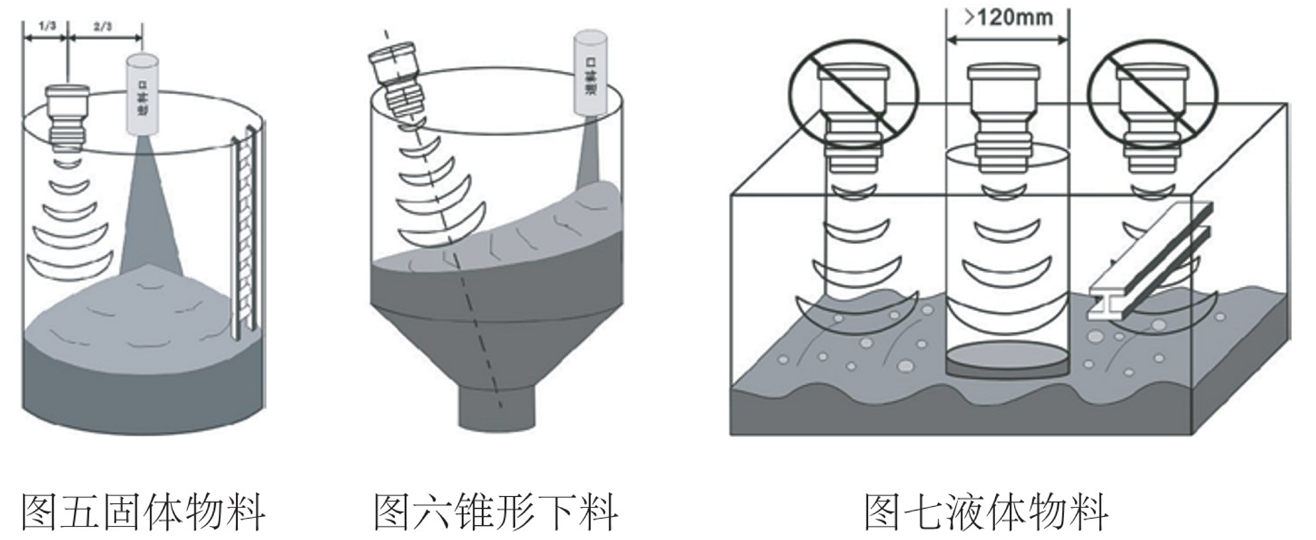

在固体物料测量中探头需典型安装于距离侧壁1/3容器壁到中心进料口间距离。当物料堆积时将形成一个锥面。图五、六所示的探头安装位置将给出一个平均物位的读数，这个平均物位为当物料堆平的情况下的物位高度。这对于锥形的堆积或是卸料时出现的凹形堆积面都是正确的。这种安装所测得的平均物位高度仅对于圆柱形容器并且进料口处于容器中心线位置才是正确的。对于其它形状的容器或是进料口不在中间位置，探头的安装应按照用户的要求并应符合前述要求。
表面平静无波的液体，超声波测量将获得最佳效果。如果液体表面有杂物、气泡或较大波动时，应加装导波管。导波管直径应大于120mm，且无接头。见图七。
