高低温交变试验箱（电脑一体机）技术规格参考20kW发热负载

《高低温交变试验箱（电脑一体机）技术规格参考：适用于20kW发热负载、-60℃~150℃、225L容积》

前言

本文档旨在为需要评估或采购高低温交变试验箱（带电脑集成控制）的用户提供一份客观、可参考的技术规格说明。重点围绕以下典型测试需求编写：

测试样品在工作状态下自身发热量 ≤20kW

温度试验范围 -60℃ ～ +150℃

有效容积 225升

设备集成电脑控制与数据记录功能

本文内容不涉及具体品牌推荐，无广告用语，所有参数均基于工程可实现范围编写，用户可根据实际项目调整。

一、产品概述

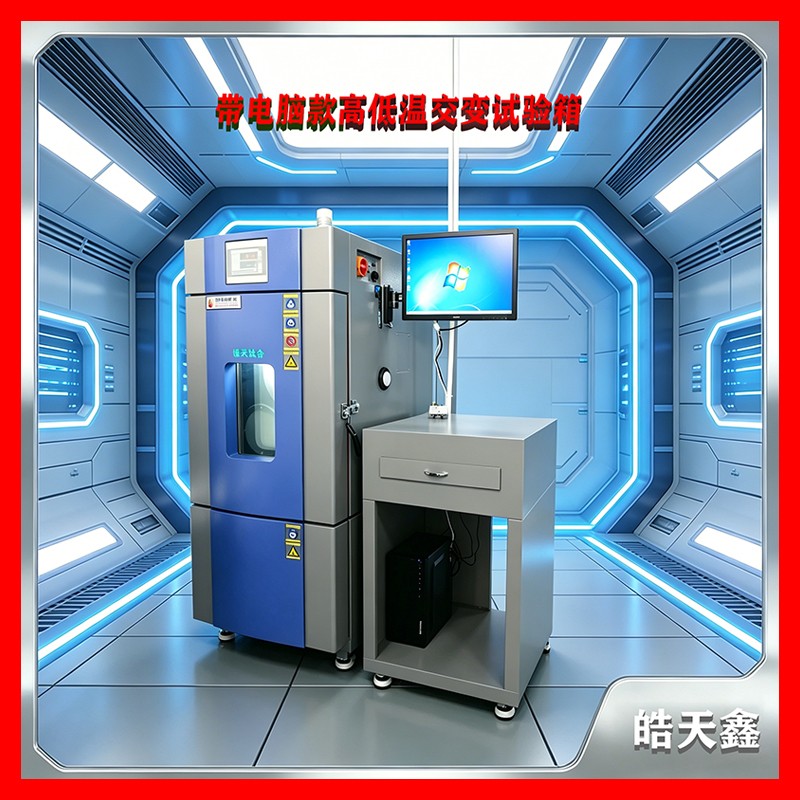

设备名称：高低温交变试验箱（电脑一体机）

主要用途：
用于电子、电力、汽车、新能源（如功率模块、电机控制器、电池包部件）等产品在带载发热（≤20kW）条件下的高低温环境可靠性试验，可实现温度循环、交变、恒定等测试。

核心特点：

试验箱与工业控制电脑一体化设计，无需外接上位机即可完成程序编辑、运行、数据记录。

制冷系统与加热系统针对主动发热样品优化，具备热量平衡与快速排热能力。

内置数据采集与报警管理功能，支持远程监控。

二、满足的主要标准

GB/T 2423.1 / 2 / 22（电工电子产品低温/高温/交变湿热试验）

GJB 150.3 / 4（军设备温度试验）

IEC 60068-2-1 / 2（基本环境试验规程）

用户自定义交变曲线（可编辑）

三、技术规格

1. 基本参数

2. 发热负载适应能力

说明：20kW发热负载会显著增加制冷系统的排热压力，建议在低温段（如0℃以下）根据样品实际发热特性分段控制，或设计负载间歇工作模式。

3. 制冷与加热系统

4. 电脑一体机系统

5. 结构与材料

外壳：冷轧钢板喷塑

内胆：SUS304 不锈钢

保温层：硬质聚氨酯 + 玻璃纤维，厚度≥120 mm

观察窗：多层中空耐热玻璃，带自动除霜

箱内承重：≥200 kg（均匀分布）

引线孔：Φ100 mm（右侧或顶部，可增加）

样品接线端子：预留20kW负载供电端子（电压/电流根据样品确定）

6. 安全保护功能

压缩机过载、过热、高压/低压保护

加热器干烧保护

箱内温度超限保护（独立可调温度开关）

样品发热过流保护（用户自备外线路）

制冷系统缺相、逆相保护

控制系统自诊断与故障提示

四、使用注意事项（对用户有价值的提醒）

发热负载的稳定性
如果样品发热功率在试验过程中波动较大（如10kW～20kW之间快速变化），建议与设备供应商提前确认控制器是否具备“热负载前馈”功能，否则可能导致温度波动超出预期。

低温段带载能力
在-40℃以下，制冷系统效率下降，若样品持续散发20kW热量，极难维持低温。常见做法是：

在低温阶段让样品降功率运行（模拟真实工况）

或分段测试：先降温至目标值，再开启发热负载测试

水冷条件
20kW发热负载试验箱通常建议采用水冷方式（需配置冷却水塔或冷水机），风冷在夏季高温环境下可能制冷能力不足。

电缆与管理
225L箱体不大，但20kW负载电缆较粗且发热，需合理安排引线孔与箱内走线，避免影响气流循环。

校准与验证
带大发热负载时，箱内温度分布会受样品位置影响。建议在正式测试前进行一次空载性能验证和满载（模拟负载）温度均匀度验证。

五、典型应用场景

新能源汽车电驱动控制器（逆变器、MCU）高低温交变带载测试

大功率DC-DC转换器环境应力筛选

工业级开关电源、充电模块极境温度运行试验

其他功率模块在-60℃～150℃范围内的热可靠性验证

六、结语

本技术规格书为面向带20kW自发热样品、-60～150℃范围、225L容积的高低温交变试验箱提供了一套可实现的参数体系。用户在实际采购或设计类似设备时，可参考本文档与制造商进一步确认：

实际带载升降温曲线

低温下允许的最大连续发热功率

水冷或风冷系统的现场条件

本文档不构成任何品牌承诺，所有数据基于当前工程能力编写，请以最终技术协议为准。

版本：V1.0
适用对象：测试工程师、设备选型人员、环境实验室管理者
