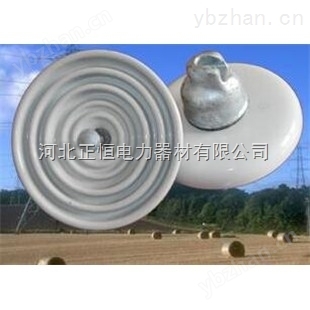

正恒XP-100悬式瓷绝缘子是河北正恒电力器材有限公司生产的悬式瓷绝缘子的产品之一，适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用。详询：
型号 | 图号 | 公称结构高度 H
mm | 公称盘径 D
mm | 公称爬电距离 L
mm | 连接型式标记 | 额定机电破坏负荷
kN | 逐个拉伸负荷
kN | 打击破坏负荷
N·cm | 工频耐受电压 kV | 雷电冲击干耐受电压
kV | 工频击穿电压
kV | 无线电干扰电压 | 重量
kg | |||||||||||||||||
GB/T7253 -2005 正恒电瓷型号 | GB/T7253 -1987 国内通用型号 |
|
|
|
|
|
|
|
| 干 | 湿 |
|
| 对地试验电压
kV | 1MHzzui大无线电干扰电压
μV |
| ||||||||||||||
U100B/146 | XP-100 | 6 | 146 | 255 | 295 | 16B | 100 | 50 | 678 | 70 | 40 | 100 | 110 | 10 | 50 | 5.8 | ||||||||||||||
U100B/146 | XP2-100 | 6 | 146 | 255 | 340 | 16B | 100 | 50 | 678 | 70 | 40 | 100 | 120 | 10 | 50 | 6.1 | ||||||||||||||
U100C/146 | XP-100C | 5 | 146 | 255 | 295 | 16C | 100 | 50 | 678 | 70 | 40 | 100 | 110 | 10 | 50 | 5.8 | ||||||||||||||
