RWY-D无辅源静态导轨电压继电器
一、 概述
RWY系列静态无辅助源导轨电压继电器（以下简称本继电器）用于发电机、变压器和输电线的电器保护装置中，作为过电压保护或低电压闭锁的启动原件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低压继电器使用无抖动现象，无需直流辅助电源*可以替代电磁型电压继电器。
二、产品特点
RWY系列静态无辅助源导轨电压继电器则是根据市场发展需要自行研发了D(导轨安装式)型壳体，此种壳体体积小、外形美观、轻便，重量只有300-350g、可无限拼装，符合欧规标准。可直接安装在开关柜35mm导轨条上，*的提高了安装密度，方便接线。
三、原理说明

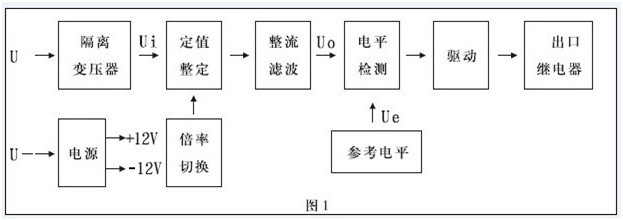

1.继电器原理框图见图1
2．本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压U～经隔离变压器降压后得到与被测电压成正比的电压Ui,经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压Uo高于参考Ue,电平检测器输出负信号，本继电器处于不动作状态。
四、继电器型号分类及其含义
五、主要技术参数
1.交流额定值：100V/50HZ
2.过载能力：交流回路允许*接通1.2倍额定值。
3.电压整定范围:19V-130V、85V-265V、180V-440V,极差为1V。
4.功率消耗：
a、交流回路功耗小于1.5VA(交流额定值100V时)
5. 整定误差
a、 在整定范围内，整定平均误差的值不大于3%，平均误差=（5次测量平均值-整定值）整定值×。
b、 在基础条件下，同一整定值上测量的5次动作值的zui大值和zui小值应不大于的4%。
c、 在-10℃～50℃的温度下，任一整定点误差的值应不大于整定值的4%。
6．动作时间
a、过电压继电器：1.2倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms.
7. 返回系数
a、过电压继电器返回系数为0.85～0.95；
b、低电压继电器返回系数为1.02～1.12；
8.返回时间：不大于27ms
六、内部接线（正视图）
