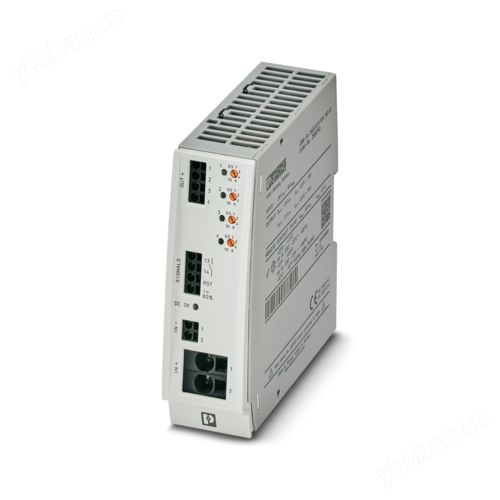

菲尼克斯 电子设备断路器 2905743 CBM E4 24DC/0.5-10A NO-R
产品类型 设备断路器
产品系列 CBM
类型 导轨安装模块，单片
位数 1
通道数目 4
绝缘特性
保护等级 III
污染等级 2
电气特性
概述
工作电压 18 V DC ... 30 V DC
额定电压 24 V DC
标称工作电流IN 最大 40 A DC
标称工作电流 IN 0.5 / 1 / 2 / 4 / 6 / 10 A DC (每个输出通道均可调)
额定电流（预调） 0.5 A
额定过电压 0.5 kV
分断方法 E (电子)
反馈电阻 最大 35 V DC
要求的备用保险丝 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。
短路开关容量 300 A
介电强度 最大 30 V DC (负载电路)
主动电流限制 典型值 2.0 x IN (0.5 - 1 A)
典型值 1.5 x IN (2 - 10 A)
保险丝 电子
效率 > 99 %
闭路电流 I0 典型值 42 mA
功耗 1 W (无负载运行)
9 W (正常运行)
模块初始化时间 3.3 s
关闭一条通道后的等待时间 10 s (过载/短路)
测量公差I 典型值 40 % (0.5 A ... 1 A)
典型值 10 % (2 A ... 10 A)
温度衰减 40 A DC (在70 °C时（UL 2367时为65°C）)
MTBF (IEC 61709, SN 29500) 2001962 h (25 °C时)
1292135 h (40 °C时)
653352 h (60 °C时)
失效安全元器件 15 A DC (每个输出通道)
触点类型 不带电气隔离
负载电路
停机时间 0.02 s (> 1.3 x IN)
30 s (1.1 ... 1.3 x IN)
欠压关闭 ≤ 17.8 V DC (有源)
≥ 19 V DC (无源)
过电压关闭 ≥ 30.5 V DC (有源)
≤ 29.5 V DC (无源)
最大电容负载 75000 µF (24 V DC时，每个通道)
冲击抑制 0.1 s (每个输出通道)
复位
输入电压范围 7 V DC ... 30 V DC (使用下降沿复位)
电耗量 典型值 0.4 mA (24 V DC)
脉冲长度 ≥ 50 ms (高信号)
≥ 50 ms (低信号)
电压 < 5 V DC (低信号)
> 8 V DC (高信号)
状态输出
输出电压 24 V DC
输出电流 最大 20 mA (在I > 80%时至少一个通道)
指示器/远程信号发送
连接名称 遥信报警回路
切换功能 N/O触点
标称工作电压 0 V DC ... 30 V DC
操作电流 1 mA DC ... 100 mA DC
连接数据
主电路IN+
连接方式 直插式连接
剥线长度 18 mm
刚性导线横截面 0.75 mm² ... 16 mm²
可连接导向横截面 AWG 20 ... 4
柔性导线横截面，带套管，带塑料绝缘套管 0.75 mm² ... 10 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.75 mm² ... 16 mm²
主电路IN-
连接方式 直插式连接
剥线长度 10 mm
刚性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 1.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm²
主电路OUT
连接方式 直插式连接
剥线长度 10 mm
刚性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 1.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm²
遥信报警回路
连接方式 直插式连接
剥线长度 10 mm
刚性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 12
柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 1.5 mm²
柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm²
信号处理
尺寸
材料规格
环境和真实条件
环境条件
保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (在-40 C下进行类型测试)
-25 °C ... 65 °C (用于UL 2367)
环境温度（存放/运输） -40
