ZW32-40.5/630弹操机构不锈钢带看门狗
ZW32-40.5/630弹操机构不锈钢带看门狗主要用途
ZW32-40.5系列户外高压真空断路器（以下简称“断路器”）用于交流50HZ额定电压35KV的三相电力系统中，作为分，合，负荷电流，过载电流及短路电流之用，断路器可配置重合控制器能识别电流特性并实现多次自动重合闸，自备PT作为电源，成为有电压，电流信号输出并可控制的智能断路器，由电子PT提供电源并可完成过流延时，涌流延时，短路速断的三段复合保护。
功能特点
ZW32-40.5高压真空断路器可配用弹簧操动机构，具有开断关合负荷电流，过载电流及短路电流等基本功能，断路器可以加装避雷器，避雷器可根据用户要求装在进，出线任意侧，断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能，断路器可加装2-3个测量或计量互感器，可配重合控制器构成重合器型智能断路器，基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离yong久故障，实现配网自动化，使断路器具备1-3次重合闸功能，且重合器参数可以整定，智能断路器具备合闸涌流控制，过流保护和短路速断三段复合保护的功能，且参数可以连续整定，智能断路器具备小电流接地保护功能，且参数可以连续整定，智能断路器既可以实现有线远方控制，也可在杆下无线遥控，可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V，110V，100V的电压，该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔离，该断路器（计量型）可输出0.2级精确的电压，电流信号，是农网变电所，站外散点开关和简单计量开关的理想选择，可配有电子PT从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压，具备合闸涌流控制，过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定，既可以实现有线远方控制，也可在杆下无线遥控。
断路器结构及工作原理

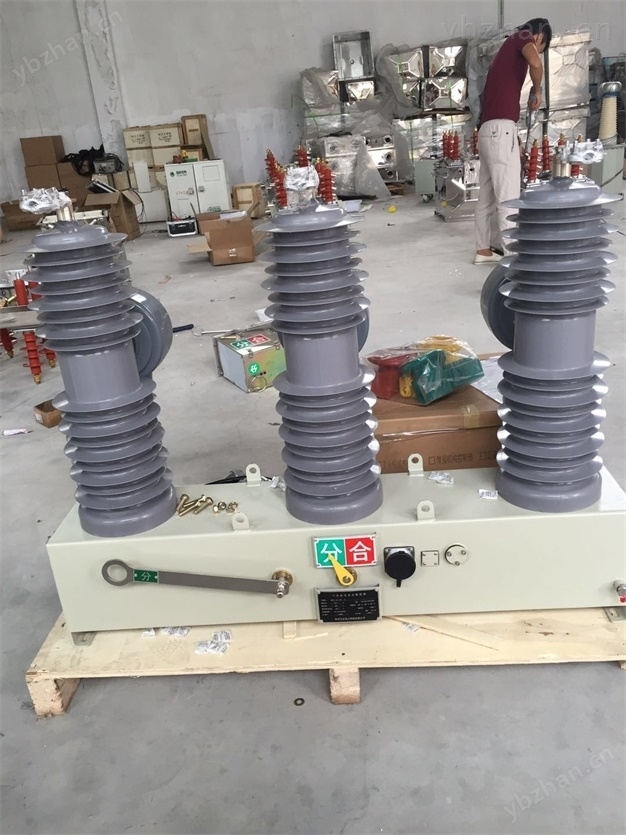

ZW32-40.5型户外高压真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。该型号断路器为小型化设计，外壳采用优质不锈钢箱体。电流互感器可根据用户需要选择。
ZW32-40.5型户外高压真空断路器与配套的智能控制组合。可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
断路器工作原理
1灭弧原理：ZW32-40.5型户外高压真空断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有*的真空度。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时，由于触头的特殊结构，在触头的间隙中也会产生适当的纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭达到分断的目的。由于采用纵向磁场控制真空电弧，所以真空断路器具有强而稳定的开断电流能力。
2电动储能：电动机将输出扭矩作用于机构的小齿轮，传动至主轴上的大链轮，从而带动拐臂旋转，使合闸弹簧储能。当拐臂上的螺丝压下行程开关时，切断电动机电源，弹簧储能完毕。
3手动储能：转动机构输出轴，通过输出轴上的小齿轮将旋转扭矩传递给与小齿轮充分啮合的大齿轮，从而带动拐臂旋转，使合闸弹簧储能。
4合闸电磁铁操作：机构接到合闸信号以后，合闸电磁铁的动铁心向上运动，推动合闸脱扣杆向上运动，使合闸半轴逆时针方向旋转。解除对合闸挚子的约束，与此同时，合闸挚子受滚子的压迫而逆时针转动，解除储能维持，位于主轴上的凸轮因合闸弹簧的收缩力产生冲击力，撞上手动储能轴（即输出轴）上的摇臂，通过连杆传动给开关，从而完成合闸操作。
5手动操作：安装在合闸半轴上的拨叉逆时针转动时，带动合闸半轴沿逆时针方向旋转。从而产生与合闸电磁铁操作同样的效果。
6重合闸操作：机构释放储能弹簧的能量后，完成合闸操作，在合闸状态，机构再进行储能操作，完成储能操作后，机构处于合闸已储能状态，在此状态一旦接到正确的信号，机构便能实现一次自动重合闸操作。
7分闸电磁铁操作：机构接到分闸信号后，分闸电磁铁的动铁心向上运动，推动分闸脱扣杆作向上运动，使分闸半轴逆时针方向旋转。解除对分闸挚子的约束。与此同时，分闸挚子受滚子的压迫而逆时针转动，摇臂因受开关内部分闸弹簧的推力而逆时针方向旋转，从而完成分闸操作。
8手动操作：安装在分闸半轴上的拨叉逆时针转动时，带动分闸半轴沿逆时针方向旋转，从而产生与分闸电磁铁操作同样的效果。
9过流脱扣操作：当过流脱扣器中过流线圈通过规定的脱扣电流时，电磁铁动作、推杆顶动脱扣杆。使分闸半轴逆时针方向旋转、解除对分闸挚子的约束从而产生与分闸电磁铁操作相同的效果，完成断路器过流脱扣操作。
使用条件
¨ 周围空气温度：-30℃～+60℃；
¨ 海拔高度：不超过3000米；
¨ 风速不超过34m/s；
¨ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
¨ 污秽等级：Ⅳ级；
¨ 储存温度-40℃～+85℃。
