旭联仪器φ3mm以下薄板杯突试验机金属薄板杯突试验方法
所谓杯突试验用于测定金属板材和带材的冷冲压变形性能的试验的仪器。将一个端部为球形的冲头对着一个被夹紧在垫模和压膜内的试样进行冲压形成一个凹痕，直到出现一条穿透裂纹，冲头位移测得的凹痕深度即为试验结果。即用一定规格的钢球或球状冲头，向周边具有10kN夹紧力的试样施加压力，直到试样产生穿透裂缝为止，此时冲头压入深度（mm），即为板材的杯突值，此杯突值用来判断材料的塑性变形性能。
冲杯试验是使薄板、带材的圆片（Ø60 ）试样压紧于压边圈与冲模之间，在冲头施加的冲力作用下，沿径向产生延伸及弯曲塑性变形而一次拉延成圆柱杯，用来测定材料以制耳率为标志的各向异性。
主要技术参数
测试厚度 | 标准杯突试验0.05～3mm（高精度传感器，可实现超薄板材试验） |
板材宽度 | 90-100mm |
冲头行程 | 60mm |
冲杯负荷 | 60kNmax；（根据客户材料的冲压力，配置冲压负荷） |
夹紧负荷 | 10kN |
杯突值分辨率 | 0.01mm |
试验力测量精度 | ±1% |
变形精度 | ±0.5% |
试验速度 | 0.05mm/min-200mm/min（无级调速） |
杯突试验模具规格 | 标准冲头球：φ20±0.05mm 标准垫模孔径：φ33±0.1mm 标准固定模孔径：φ27±0.05mm |
计算机显示内容 | 夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等 |
控制方式 | 计算机自动实现试验过程 |
外形尺寸 | 780×780×1100（mm） |
电源 | AC380V，AC220V |
重量 | 260Kg |
旭联仪器φ3mm以下薄板杯突试验机金属薄板杯突试验方法如果您需要请联系杨田田 电话：

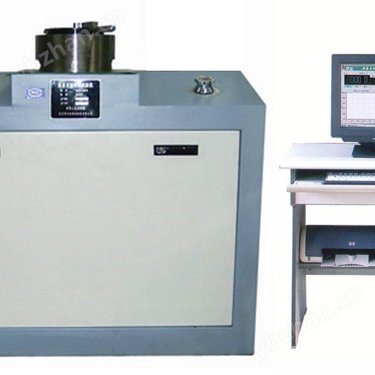

GBW-60B微机控制杯突试验机的外观设计新颖、大方，符合人机工程学，是对金属薄板和带材进行工艺性能试验的精密设备，可实现GB/T4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》，满足JJG 583-2010、JB/T7408-94的要求；
主要特点
- GBW-60B微机控制杯突试验机采用了新型的结构原理，为伺服电机恒速度加载，可实现恒速率控制，由计算机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。
2、夹紧力由液压油源独立加载，夹紧力可调整，数据同步显示、可独立标定。
3、测力装置已改过去液压传感器为轮辐式传感器，杯突值测量为编码器测量，试验过程中冲头移动采用我公司的低摩擦移动装置，结合高精度轮辐式传感器（直接测力）可实现超薄板材的试验（05～3mm），同时大大提高了试验机测量杯突值的准确性和可靠性。该仪器的测量装置和加载装置及其控制程序的匹配，很好的解决了以往试验数据重复性差的问题，也为我国实行新的杯突机计量检定规程和杯突试验方法提供了可靠依据。
4、杯突模具更换方便、试样装卸简便，试样放入后，按自动按钮即可完成夹紧，试验参数可输入、更改，冲压过程实现闭环控制，冲压力值下降判断试样出现裂纹自动停车，同时易于观察试样裂纹。试验数据计算机显示，并有峰值记忆功能，即冲压力、杯突值等，实现试验结果的报表、存储、批次、曲线绘制等，变形高度自动记忆，一次试验结束可自动恢复到待试验状态。
