YS8000B型SF6激光定量泄漏监控报警系统

YS8000B型SF6激光定量泄漏监控报警系统

SF₆传感器检测原理概述:

空气中微量SF₆气体的定量检测是比较困难的，国外广为应用的方法有：放射源型电子捕获检定器法、高压放电电离法、热导法、超声波法、红外吸收法、激光发（价格昂贵）等。

YS8000B型就是利用光学平台电调制红外光源原理，用主动式激光发射器发射红外光源，当有SF6气体泄漏时，SF6气体吸收红外光源，使红外光源产生能量变化，这时主动接收器根据红外光源能量变化来确定SF6气体泄漏浓度大小。真正实现了长期定量监控效果。

主要功能:

●真正的定量检测SF₆和O₂，采用原装德国SF6激光变送器，误差小于50ppm。

●的每天自动零点校准功能，自动克服漂移和误报。

●巡检间隔用户可调，可疑检测点自动加强跟踪功能。

●发生报警时，自动开启风机和声光报警。

●用户可调整SF₆、O₂的报警参数。

●支持RTU遥测遥信功能。

●海量报警数据记录存储功能，长寿命设计。

●超大彩屏液晶显示，仿Windows界面，操作友好。

●只需增加有限成本，检测点可扩充一倍，加大检测密度。

●超宽工作电源设计185～250VAC，防浪涌和雷击功能。

●人体感应，自动启动风机或语音系统。

技术指标:

★SF₆浓度检测范围：0～1500ppm，误差小于50ppm

★SF₆浓度检测*小示值：1ppm

★泄漏报警值：1000ppm或可调

★报警误差：<5%

★氧气浓度检测范围：0～25%

★氧气浓度检测误差：<0.5%

★氧气浓度检测*小示值：0.1%

★缺氧报警值：18.0%或可调

★温度检测范围：-30～100℃

★相对湿度检测范围：0～99%

★检测点：标准配置12+1点（可扩展到48点）。

★数据记录功能：报警事件自动记录，海量存储，自动更新。

★报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出。

★支持RTU远程启动风机功能。

★支持红外人体检测，自动启动风机或语音提示。

★风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配。

★风机启动支持多种模式：定时启动、报警启动；有人时自动启动、远程启动、手动启动等。

★主机多种形式：壁挂式、3U 19英寸标准机箱、触摸屏落地POS机式；仿windows 界面，用户界面友好。

★通过RS485支持测量数据远传输出

★支持大屏幕LED实时显示运行状态, 如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况。（需用户另行选配）

系统结构原理:

 系统分为三大模块：（1）、气体取样模块，主要完成各测量点气体分别取样功能；（2）、气体分析模块，主要完成SF6定量分析，O2定量分析、温湿度测量功能；（3）、主机及辅助功能模块，主要完成各模块协调工作，显示、报警、启动风机等功能。

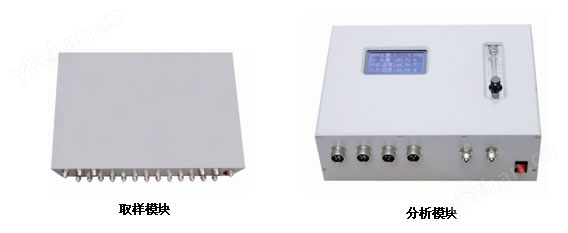

（1）气体取样模块（如图所示）

功能与参数：

检测点：12路+1路零点校准；可扩充到48路；

样气流速：3L/min；气路管道可长达几百米；

采样管道：外径Φ6PVC管，内径Φ4，由于内径小，可迅速置换完管道气体；

取样方式：长寿命电磁泵，低噪声；

内置2um孔径的过滤，可有效过滤空气中杂质功能；

工作电源：185～250VAC，防浪涌和雷击功能。

（2）气体分析模块（如图所示）

功能与参数：

SF₆检测范围：0～1500ppm，精度不低于50ppm

分辨率：1ppm

O₂检测范围：0～21.0%  误差：＜0.5%

分辨率：0.1%

温度检测范围：-30～+100℃ 精度：0.5℃

相对湿度检测范围：0～99%RH 精度：1%

工作电源：185～250VAC，防浪涌和雷击功能；自动加强跟踪可疑测量点功能，有效防止误报。

支持现场显示：大屏幕中文显示

（3）主机及辅助功能模块

功能与参数：

主机多种形式：壁挂式、3U 19英寸标准机箱、触摸屏落地POS机式；

支持RTU遥测遥信功能，远程启动风机功能；

多种风机启动模块：定时启动、报警启动、有人时自动启动、远程启动、手动启动等；

超大彩色液晶显示屏幕，仿真Windows界面，界面友好。

报警参数用户可设置。

支持报警数据海量存储，自动更新。

支持报警语音功能、报警指示灯或报警显示屏。

系统原理图:
