| YS-3018 避雷器及容性设备（套管、CT、PT、变压器铁心接地）在线监测系统 ◆ 系统组成 YS-3018 系统可对变电站内的变压器、互感器、耦合电容器、金属氧化物避雷器、套管等设备实施状态参量的在线监测和诊断。 1.传感器模块 为准确测量现场的数据，穿芯式有源零磁通传感器。该互感器经过多年现场测量运行，具有的测量性能，精度高，线性度好。 2.就地模块 就地模块通过高精度的AD 采集传感器输出的信号，通过高精度的数字信号处理算法，就地将模拟信号转换成数字信号，并通过工业级现场总线CANbus将数据传输至工控机。 3.控制主机 对全站的监测单元进行测量的同步控制、通信管理、数据采集、参数设置、数据查询显示、关联相关数据，并将相关数据上传到主站服务器，是连接就地测量单元与主机后台的中间枢纽。 4.监测诊断系统 含数据采集、分析诊断、WEB 浏览、通信远传等软件，可以对高压设备的状态信息进行相关的诊断分析，并通过图形曲线等方式显示，利用智能的决策诊断技术对采集回的现场数据进行分析和综合判断，为状态检 修提供决策支持。 ◆ 技术指标 l系统*大容量：就地模块：256 个 l监测周期：出厂设置1 小时，*短周期20 分钟 l监测参数指标：
◆ 系统特点 ●穿芯式有源零磁通传感器 ●*新的智能变电站避雷器监测解决方案 ●数字化、无瓶颈的同步响应系统 ●高标准的电磁兼容性能 ●人性化设计理念 ●兼容 IEC61850 通信规约 ●国内避雷器雷击计数功能 ●分散、就地数字化测量原理，区别于过去集中式表计测量

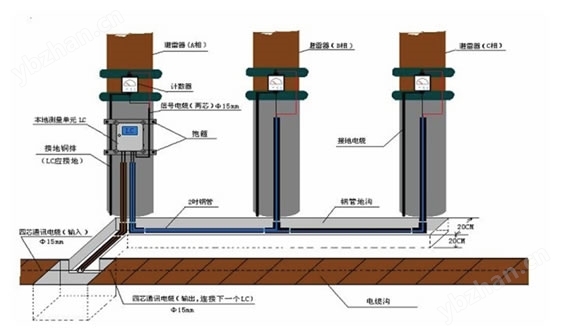

◆安装及接线示意图   | ||||||||||||||||||||||||||||||||||||||||||||||
