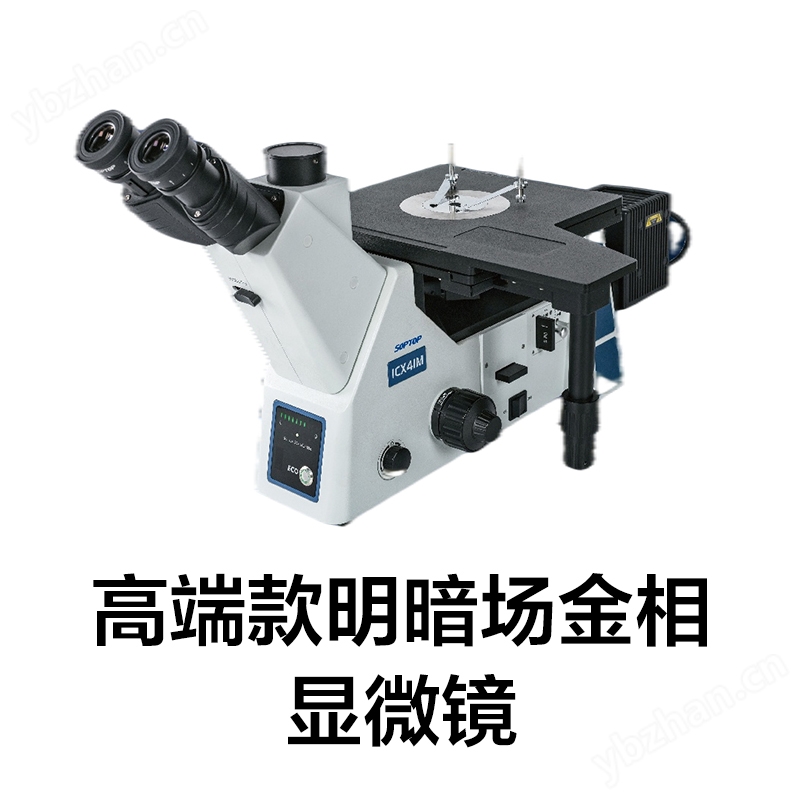

KY-ICX-41M 明暗场金相显微镜
KY-ICX-41M电脑型研究级金相显微镜为三目倒置式金相显微镜，采用全新设计的无限远光学系统，可广泛应用于铸造、冶炼、热处理的研究，原材料检验或材料处理分析等多种检测的倒置显微镜。该机全面涵盖明场、暗场、简易偏光、微分干涉等多种观察方式，适应多种研究需求。
舒适而简单的操作模式
为满足用户长时间的观察需求，KY-ICX-41MW使用低手位操作模式，配备了360°旋转双目观察筒，充分符合人体工程学观察模式。
稳定而贴心的外观设计
KY-ICX-41MW机身采用全金属铸造，表面经防腐耐磨工艺处理，，坚实稳固。充分利用机身内置空间，放置仪器拆卸工具，通用于拆卸仪器的各主要部位，实用主义，收纳便捷。
前置倍率显示功能
前置物镜倍率显示功能，通过内置的倍率传感器，将当前倍率显示在仪器正前方，使研究工作更加便捷。
全新智能 ECO 系统
添加以环保、经济为理念的 ECO 红外感应系统，在显微镜长时间无操作的情况下，系统会自动关闭电源或重新开启，以节省能耗。
KY-ICX-41M电脑型研究级金相显微镜配置表：
标准配置 | |
部件 | 规格 |
光学系统 | 无限远色差校正光学系统 |
观察筒 | 三目观察筒 ,45°倾斜 , 铰链组可 360°旋转 , 固定式目镜筒 , 瞳距调节范围 50-75mm, 两档式分光比 ：双目 : 三目 =100:0 或 0:100 |
目镜 | 高眼点大视野平场目镜 PL10X/22mm, 视度可调。 |
物镜 | 无限远长距明暗场物镜：LMPL5X /0.15BD DIC WD9.0 |
无限远长距明暗场物镜：LMPL10X/0.30BD DIC WD9.0 | |
无限远长距明暗场物镜：LMPL20X/0.45BD DIC WD3.4 | |
无限远长距明暗半复消色差物镜：LMPLFL50X/0.55 BD WD7.5 | |
转换器 | 内定位 5 孔明暗场转换器（带 DIC 插槽），内置倍率传感器 |
机架 | 反射明暗场金相机架，采用低手位粗微调同轴，粗调行程9mm, 焦面向上6.5mm,向下2.5mm, 微调精度0.002mm,带有防止下滑的松紧调节手轮 |
带明暗场切换装置，带可变视场光阑、孔径光阑，中心均可调；带滤色片插槽与偏光装置插槽，带灯源亮度指示条,带红外感应和物镜倍率显示功能 | |
载物台 | 三层机械移动平台，平台尺寸：240（W）×250（L），移动范围 50×50mm，双向线轨传动，右手低手位控制 |
照明系统 | 采用外置式宽电压变压器 , 输入 100-240V, 输出 15V13.4A, 12V100W卤素灯，亮度连续可调 |
偏光附件 | 起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板 |
滤色镜 | LBD滤色镜。 |
金相分析系统 | FMIA2021正版金相分析软件、索尼芯片USB3.0，1200万像素摄像装置、0.5X适配镜接口、测微尺（具备：规格100x0.01mm、100x0.25px，校准点d = 0.15mm、d = 0.07mm）。 |
FMIA2021全新版金相图像分析软件
v 概述：
FMIA2021版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2021版金相图像分析软件系统。
软件系统国标库内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
v 特性：
软件安装更直观简洁
全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
正版软件保证体系
软件安装完成后，首行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
需求标准可定制
标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
7大检验类别快速入口
统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间，进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
v 的金相软件标准：---部分摘选
GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法
国标库包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；软件随机发行约120个常用子模块，其他均是终生免费升级调用。
v 基本功能：
1、组织分析
正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
（1）自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
（2）比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
（3）多模块评级：可以同时统计多个模块
2、图像测量
软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
（1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
（2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3、国标图库
软件提供了查看图库功能，为用户提供了的国家标准级别图库。
4、定倍打印
软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
5、检验报告
v FMIA2021版金相分析软件系统组成：
1、软件程序FMIA2021（U盘）；
2、加密锁：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、测微标尺：格值0.01mm。
