彩色摄像机灰度测试卡
品牌：BOMI
型号：TK05H
彩色摄像机灰度测试卡简介

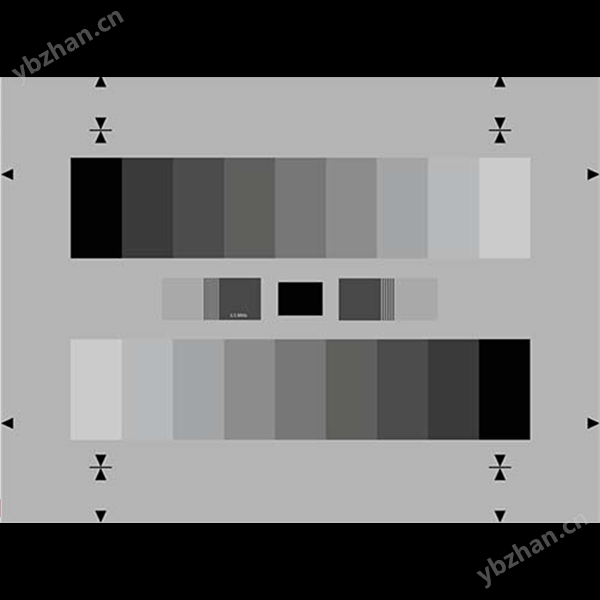

两个9阶灰度块排列在灰色背景上（D≈0.75），灰阶对数刻度（伽马=0.45）。一个伽马校正相机产生输出两个9阶逆向电流线性步进信号。灰度刻度为对数级别（伽马=0.45）。利用两个9阶逆向电流线性步进信号产生的相机伽马矫正值。这张卡的灰度级对比度范围为50：1。
彩色摄像机灰度测试卡9阶灰度值
| Step | Density | Remission in % | Output voltage in % |
| 1 | 0.22 | 60 | 100 |
| 2 | 0.32 | 48 | 88.75 |
| 3 | 0.44 | 36 | 77.5 |
| 4 | 0.57 | 26 | 66.25 |
| 5 | 0.73 | 19 | 55 |
| 6 | 0.91 | 12 | 43.75 |
| 7 | 1.13 | 07 | 32.5 |
| 8 | 1.43 | 04 | 21.25 |
| 9 | 1.85 | 01.4 | 10 |
彩色摄像机灰度测试卡的密度值是基于BaO4S=0的密度。
彩色摄像机灰度测试卡集成超黑腔精确调节相机闪光校正和黑阶设置。超级黑洞在4.5和5.5MHz两侧位置对比度为7:1，上下两个灰度条有附加标记为16：9的格式。
