JP-D200 无卤测试仪

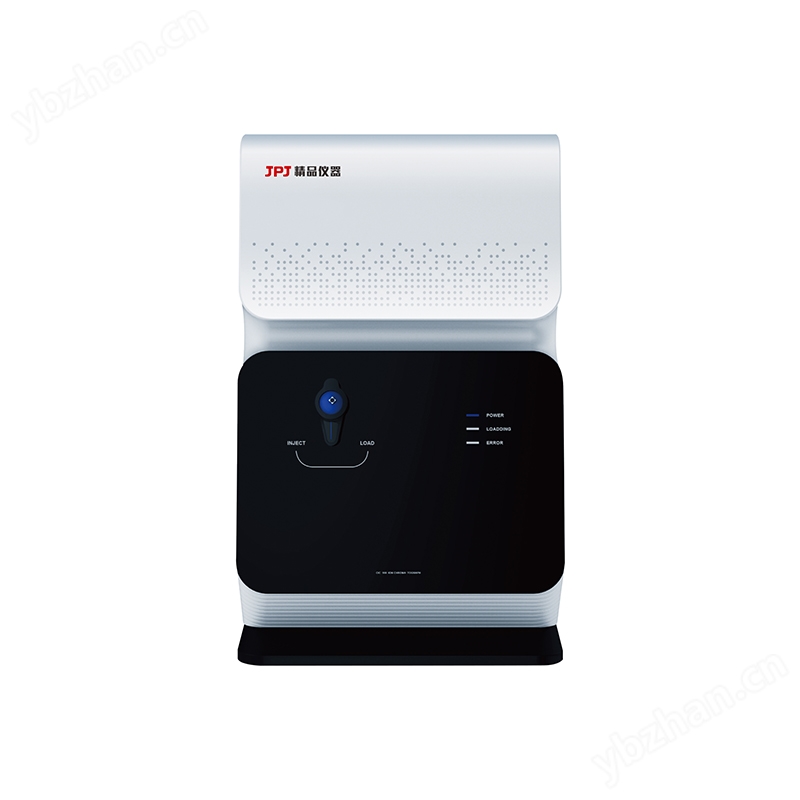

一、产品图片

前言
继无铅制程後，新一波的绿色电子浪潮～无卤素(Halogen-free)将再次席卷之电子产业。在即将开始实施的挪威PoHS法令中，已明确规范十八种必须排除的有害物质，类群组即为溴系难燃剂，包括六环溴十二烷(HBCDD)与印刷电路板中的四溴丙二酚(TBBPA)等。除了国际间将陆续订定相关法律外，国际大厂包括ASUS、Dell、HP、Apple、Intel、AMD等公司亦声明将自2008年开始导入无卤素材料。
卤素材料是指在周期表中的氟(F)、氯(Cl) 、溴(Br) 、碘(I) 、(At)，主要是在做阻燃的功能，被广泛应用在电子设备及它的副件包括机器盒、印制电路板、缆绳导线、塑料零件及包装材料。电子零组件与材料、电子产品的接著技术、产品外壳 (Housing)，PP、ABS、PMMA、PC…、塑胶、色料等。
卤素的危害也是的，有机卤化合物在人体中可导致癌症，而且其低生物降解率会导致生态系统中的积累，一些挥发性的有机卤化物对臭氧层也有极大的破坏作用，进而对环境和人类健康造成严重影响，因此卤素化合物被列为对人类和环境有害的化学品，禁止或使用。

国际如卤素材料的规范
从氟利昂到POPs，从PVC到溴化阻燃剂（BFR），有机卤化物对人体和自然生态环境的危害已是不争的事实。1987年签署的《蒙特利尔议定书》和2001年签署的《斯德哥尔摩公约》表明世界各国已经对这类物质的生产和使用加以限制。近年来，的《欧盟电子电器危害物禁用指令》（ROHS指令）中规定，从2006年7月1日起，全面禁用溴类阻燃剂。同时，国际上已有一系列法律法规禁止在电子电器、玩具和皮革制品上使用部分有毒有害的含卤有机溶剂，其中包括在生产加工过程中禁止使用、在最终产品上不得残留、在最终产品上可挥发的含卤有机物不得超过某一限制。
国际组织或大厂如IEC、IPC、JPCA及三星等均已定义其无卤素材料的规格，其中IEC 61249-2-21规范要求溴、氯化物之含量必须低於900 ppm，总卤素含量则必须低於1500 ppm，IPC之无卤素定义与IEC相同；JPCA之规范则定义溴化物与氯化物含量限制均为900 ppm，并未要求总卤素含量。三星规定溴化物与氯化物含量限制各为900 ppm。

国际电工协会 IEC 61249-2-21 :2003定义∶

          表1. 国际电工协会 IEC 61249-2-21 :2003 之无卤素材料规格
无卤素分析
仪器分析上，能分析卤素浓度使用的分析仪器分别为ED-XRF(X光萤光光谱仪)及JP(离子分析仪)两种。X-光萤光分析仪 (X-ray Fluorescence Spectrometer, XRF )系利用X-光束照射试片以激发试片中的元素，当原子自激发态回到基态时，侦测所释放出来的萤光，经由分光仪分析其能量与强度後，可提供试片中组成元素的种类与含量。离子色谱法是利用离子交换的原理，使待测定的离子在流动相与固定相间的不同亲和力而得以分离，采用电导检测器测定，根据各成分的保留时间定性，利用色谱峰面积定量的分析方法。检测限可以达到ppb的分析水平。目前根据BS EN14582:2007标准，就是氧弹燃烧利用离子色谱仪分析卤素。

离子色谱分析方法：

1、样品处理：氧弹燃烧或氧瓶燃烧

2、离子色谱仪：
JP100型标准型离子色谱仪
根据WEEE指令及IEC/EN1249-2-21标准，PCB板基材中的溴离子含量不超过900 PPM，氯离子含量不超过900 PPM，溴+氯离子含量不超过1500PPM，才可称为无卤PCB板。
测试标准用：EN14582或者是IEC61189-2006。国际推荐使用离子色谱法检测，前处理推荐使用氧弹燃烧转换。下面以JP100型离子色谱为例：

实际应用报告
在塑料等聚合物产品中添加卤素（氟，氯，溴，碘）用以提高燃点，其优点是：燃点比普通聚合物材料高，燃点大约在 300℃ 。燃烧时，会散发出卤化气体（氟，氯，溴，碘），迅速吸收氧气，从而使火熄灭。但其缺点是释放出的氯气浓度高时，引起的能见度下降会导致无法识别逃生路径，同时氯气具有很强的毒性，影响人的呼吸系统，此外，含卤聚合物燃烧释放出的卤素气在与水蒸汽结合时，会生成腐蚀性有害气体（卤化氢），对一些设备及建筑物造成腐蚀。
PBB ， PBDE ， TBBPA 等溴化阻燃剂是目前使用较多的阻燃剂，主要应用在电子电器行业，包括：电路板、电脑、燃料电池、电视机和打印机等等。
这些含卤阻燃剂材料在燃烧时产生二噁英，且在环境中能存在多年，甚至终身累积于生物体，无法排出。
目前对于无卤化的要求，不同的产品有不同的标准：
如无卤化电线电缆其中卤素指标为：所有卤素的值 ≦50PPM
(根据法规 PREN 14582) ;燃烧后产生卤化氢气体的含量＜100PPM
(根据法规 EN 5067-2-1) ;燃烧后产生的卤化氢气体溶于水后的 PH 值 ≧4.3
（根据法规 EN-5 0267-2-2);产品在密闭容器中燃烧后透过一束光线其透光率 ≧60%
(根据法规 EN-50268-2) 。

塑料中的卤素检测分析谱图：


上图为某包装塑料中卤素含量检测谱图，对应F- 、CL-、 Br- 、I-四种卤素离子，一次进样，20分钟内完成分析检测，方便快速，是国际通用标准分析方法。

技术说明
1、使用宽范围、高性能、低脉冲双往复活塞高压泵，泵速达9.999ml/min
2、可支持国内外多种阴/阳离子色谱柱，具有可靠性和稳定性高，流量精确，低维护等优点
3、的在线脱气技术，对流动相进行实时脱气控制，避免了传统脱气泵的繁琐操作和间歇性。
4、的连续自动再生膜抑制器，具有抑制容量高，无需使用蠕动泵，平衡快，抗污染，重复性好，无需使用任何消耗品，零维护。

二、标准规范

离子色谱仪的设计、制造应按国标规定执行。主要设计制造标准及规范如下：（列出标准号及标准名称清单）
适用法规

三、产品概述

设备技术特性

前处理操作：

氧瓶燃烧法
1、氧：500mL碘量瓶，在磨口塞中心部位接一段下端呈螺旋状的铂丝。铂丝直径为1mm左右(见下图)。

2、氧瓶燃烧法包样纸形状（无灰滤纸）

一、样品前处理操作步骤：
1、按预料的卤素量切取0.5～2.0g试样，把它切成每边小于1mm的小块。
2、称取40～50mg试样，精确至0.1mg。若已知卤素含量较小，则可在同一吸收瓶的同一吸收溶液上连续燃烧几个试样，试样用滤纸包好，夹在螺旋状铂丝中，在氧中，加入淋洗液（30-50ml）。
3、将其放在安全罩内。连接氧气钢瓶，以至少2L/min的流速通氧1min，当中充满氧气后，点燃包试样的滤纸末端，迅速断开通氧系统，盖上瓶塞，并用手压紧。至火焰熄灭方可将它移出安全罩，瓶内应无黑灰残渣。
4、停放10min左右，打开瓶塞，用适量淋洗液冲洗瓶塞和铂丝。
二、离子色谱仪操作步骤
1、把吸收液移至100ml容量瓶，定容。  2、取样进离子色谱分析。
我们会有专业的技术人员上门安装培训，非常简单的流程，培训3-5天。

四、技术支持及售后服务

1、产品质保12个月，终身维护
2、从售前、售中到售后，为客户提供周到技术支持服务。
3、售前咨询：关注客户应用需求，提供合理专业的解决方案，邀请客户现场体验操作等。
4、专业工程师上门安装培训，培训内容：有害物质背景、仪器操作至得出报告、仪器日常维护清洗、实验室操作规范及废液处理、样品分类及评级。
5、操作培训：提供完整产品手册，有图文、视频版教程，有专业售后微信公众号，每1-3月举行一次培训班，客户可免费上门接受专业培训。
6、客户回访：每季度回访客户，听取客户的建议，帮助客户解决实际操作过程中遇到的问题。
7、服务响应：4 小时响应，24 小时解决问题或提供备用仪器使用。
8、升级服务：终身为客户提供免费的软件升级服务。
9、全面提供应对各种环保指令的检测及控制方案服务，可提供无限扩展性。
10、根据用户需求及受控物料的具体要求，结合仪器分析的技术特点，将仪器分析手段纳入用户的品管体系，为用户提供检测方案，协助建立物料验收标准；并对特殊物料提供风险分析的方法。
