XRF-80 能量色散X荧光光谱仪

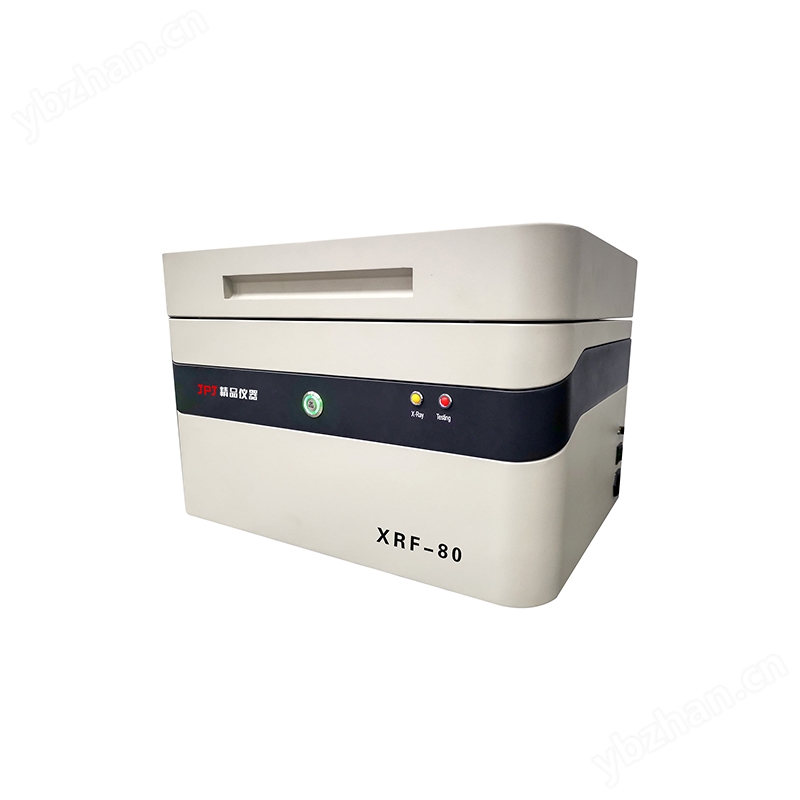

一、产品图片

XRF-80

仪器优势
1.精准：开放式工作曲线,以特定工作区专测重点管控物料；
2.快速：的快速谱图对比分析方法，供应商物料发生变化及时预警功能；
3.安全：双重X射线保护（软件、硬件、迷宫设计），确保操作人员人身安全与意外操作带来的辐射伤害；
4.大样品室设计，相对于传统机型,提供了更大的空间；
5.采用新型的光路设计，降低了氯(Cl)元素的检出下限；
6.提供开放式工作曲线标定平台,可为用户量身定制管控有害物质检测方案；
7.的XRF分析软件，融合了包括经验系数法、基本参数法（FP法）等分析方法;
8.全面保证测试数据的准确性；
9.可根据用户要求自行定制测试报告输出格式（Excel、PDF等），符合工厂多种统计及格式要求；
10.多语种软件界面可供选择；

二、行业应用

主要用于法规管控的电子电气产品中含有的铅（Pb），汞（Hg），镉（Cd），总铬（Cr）和总溴（Br）等元素的检测。用于卤素管控的产品中氯元素（Cl）和溴元素（Br）的检测。

符合有害物质规则条例和检测方式
在对消费产品进行检测以判断产品是否符合以下有害 物质规则条例及检测方法的工作中，XRF-80分析仪已被认可为一种筛查工具：
• 欧盟RoHS指令（2011/65/EU）
• 中国RoHS指令（ACPEIP）
• 日本RoHS
• 韩国RoHS指令
• 美国消费品安全改进法案（CPSIA）（HR4040）
• 美国不含卤素的限制指令
• 加州65号提案
• 美国CPSC-CH-E1002-08 SOP的标准作业程序

三、产品介绍

XRF-80 精品杰旗下JPJ系列产品中光谱仪类的机型，双重射线防护系统；人性化操作界面；综合应用经验系数法、基本参数法V1.0分析软件。元素测试范围从S-U。即可以检测法规中的铅（Pb）、汞（Hg）、镉（Cd）、总溴（Br）和总铬（Cr），也可以检测无卤素指令中的氯（Cl）和溴（Br）元素。精心设计的开放式工作曲线功能，特别适用于多种材料的工厂制程管控。比较业界的传统常见仪器，该机型具备目前行业中快速分析物料异常识别的优点，是基于充分解决客户HSF管控诉求的、高效精确的系统方案，此方案原理清晰、方法可行、。
“准”：采用自有的开放式工作曲线，可以针对需要得到精确测量结果的每一种材料都做一个工作曲线，真正实现对不同基材的高危物料都有专用工作区来进行检测。
“快”：通过大量实验，给出了不同材料在不同含量时的标准偏差，并根据此结果建立科学的数学模型，可在短的时间内给出符合IEC62321标准的报告，此报告满足追责需求（即尽职免责）。
物料异常：的全谱图对比功能，实时追踪供应商物料异常并及时预警，对RoHs/无卤素及供应商管控具有的优势。

仪器技术指标

1、仪器尺寸：520mm（W)＊400mm(D)＊355mm(H)
2、样品腔尺寸：420*320*65mm，可开盖测试无限大样品（有保护机制）
3、检测范围：满足欧盟RoHS指令限定中重金属元素有害元素检测：铅（Pb）、镉（Cd）、汞（Hg）、总铬（Cr）和无卤指令中的氯（Cl）、溴（Br）元素
4、检测方法：需满足符合IEC62321，GB/T26125-2011标准检测方法等
5、测试元素范围：S-U中的元素，满足定性定量分析
6、测试样品类型：固体、粉末和液体
7、检测含量范围：1ppm-99.99%
8、检测下限：Pb≤5ppm,Cd/Cr/Hg/Br≤2ppm,Cl≤50ppm
9、测量时间 ：10～200 s（时间可调）

1. 重复性：≤0.5%
2. 稳定性：≤0.5%

12、准直器：Φ0.3mm、Φ1mm、Φ3mm、Φ5mm、Φ8mm
13、滤光片：5种复合滤光片自动切换
14、CCD观察：800万像素高清CCD
15、探测器：美国 Si-pin（X-123 DP5 FW6版本）探测器
16、分辨率： 140±5 KeV
17、制冷方式：电制冷，稳定性和准确性高，无需液氮
18、探测窗口：铍窗
19、谱图处理系统：数模转化（DP5）、道址区间2048、计数 500～8000cps
20、X射线管靶材：Mo靶，其他靶材可选
21、X射线管窗口：Be窗
22、冷却方式：硅脂冷却
23、使用寿命：≥15000h
24、设备结构：含铅板防辐射，机械结构，带报警提示功能
25、安全性：全封闭式金属机箱及防泄漏保护开关，更好地保障操作员的人身安全。整体外观简约、大方，内部通风性
优，并有效屏蔽电磁干扰 26、X射线辐射防护功能：三重射线防护系统（软件、硬件、迷宫式设计），开盖测试自动警示系统，符合国家标准(参考标准: 《电离辐射防护与辐射源安全基本标准》GB 18871－2002)、检验合格标准不 大于0.5 μSv/hr.
27、输入电源：AC110V～250V，50/60Hz
28、额定功率：400W
29、净重：约41.8Kg
30、工作环境温度：温度10—30℃
31、工作环境相对湿度：40%～80%（不结露）

软件部分
32、工作区（分析模型）：8种工作区，满足不同基材的分析和识别
33、校正模型：非金属类、金属类等物质独立的基体校正功能
34、软件分析程序：5种多变量非线性回归程序，分线性或非线性程序
35、软件分析算法：FP 基本算法，经验系数法、神经网络法、基本参数法等
36、工作区特点：工作区为开放式，可扩展性强，自行建立工作区应对不同材料和测试方法

四、仪器硬件主体配置

4.1探测系统

类型：Si-PIN 探测器
品牌：美国Amptek（全配件）
Be窗厚度：1mil(0.0254mm)
分辨率：140±5eV
系统峰背比：≥ 6200/1
能量响应范围：1keV ~ 40keV
推荐计数率：5000cps

4.2 X光管

电    压: 0 ~ 50 kV
电流: 1.0 mA
功率: 50 W
灯丝电压: 2.0V
灯丝电流: 1.7 A
射线取出角：12°
靶    材：Mo
X射线窗口：Be窗
Be窗厚度：400um

4.3 高压电源

输入电压: DC +24V±10%
输入电流：4.25A（）
输出电压: 0 -50KV & 1mA
功率：50W
电压调整率：0.01% （从空载到满载）
电流调整率：0.01% （从空载到满载）
纹波电压：输出额定电压前提条件下，纹波电压的峰值为输出电压的0.25%。
8小时稳定性：≤0.05%

4.4 微动平台

载物测试平台，微调装置在仪器外面，结合800万像素的高清CCD，对测试样品进行精确定位，防止样品放置好后关闭样品盖产生振动而使测试位置发生变化，导致测试不准确；

4.5 CCD摄像头

800万像素的高清CCD摄像头，可有效的实时观察测试区域状况，并拍下物料照片，作为检测报告的组成部分。

4.6 散热系统

高效三维散热系统，大幅度提供仪器的可靠性、稳定性。

4.7 防辐射安全系统

三重射线防护系统（软件、硬件、迷宫式设计），
开盖测试自动警示系统

五、仪器软件配置

1、软件界面

2、功能特点

1．可以对RoHS指令中的五种有害元素及无卤要求（Pb，Cd，Hg，Br，Cr，Cl）进行精准测试；
预置多条工作曲线，涵盖金属、PE、PVC、铝镁、焊锡、铜合金等基体类型可满足用户常规测量的要求；
2．提供开放式工作曲线平台，用户可以自由配置工作曲线以及任意添加标样数据，以满足更高测试度的要求，或适应环保指令的后期扩展；
3．精确的数据处理方式：以基本参数法为依据精确配置的滤光片系统大幅提高峰背比，结合一系列的光谱处理方法，极大提高特征谱线的检出精度，以此为依据用经验系数法再做进一步校正，使测试数据达到的精密度和准确度；
4．数据管理：由数据库支持的专业化报表生成、查询打印、操作员分级等功能极大方便企业管理；
5．完善的安全连锁功能：配合硬件电路的防护措施，在不安全的操作发生时自动切断X射线确保操作员不受伤害;
6．智能化软件保护，避免不当操作对光谱仪的损伤，延长仪器使用寿命。
7．稳定性自检功能：可即时对仪器当前稳定性进行自动检测；
8．操作界面多语种:英语、简体中文、繁体中文等；
9．的谱图对比分析方法，供应商物料发生变化及时预警功能。

六、技术支持及售后服务

1、为客户免费提供操作培训,培训期一至三天。
2、整机保修一年，全国联网售后保修,并终身提供技术服务支持。
3、保修期内的非人为因素仪器损坏，免费维修。
4、售前咨询：关注客户应用需求，提供合理专业的解决方案，邀请客户现场体验操作等。
5、客户回访：每季度回访客户，听取客户的建议，帮助客户解决实际操作过程中遇到的问题。
6、服务响应：4 小时响应，24 小时解决问题或提供备用仪器使用。
7、升级服务：终身为客户提供免费的软件升级服务。

全面提供应对各种环保指令的检测及控制方案服务，可提供无限扩展性。

根据用户需求及受控物料的具体要求，结合XRF分析的技术特点，将仪器分析手段纳入用户的品管体系，为用户提供检测方案，协助建立物料验收标准；并对特殊物料提供风险分析的方法。
