V-12B系列，Nikon尼康V-12BDC
Nikon尼康V-12BDC，属于小型台式量仪，投影屏有效直径为305 mm，垂直正立象，主要用于生产车间的工件尺寸检测。具有倍率精度高、图象清晰、操作方便等特点。
根据XY计数器、数字式测角仪的配置情况不同，一共有四种子型号可选。Nikon尼康V-12BDC
|
| ◆ | 精密尺寸、长度、形状、轮廓之精密放大投影检查、测量、比对、照相、列表记录。 |
| ◆ | 用于精密工业、模具、工件、冲件、电子 / 计算机用品、机械零件 / 组件、螺丝、齿轮、钟表、自动车床、交通器材、光学、航空、造船……等工业制造、设计开发、品管检验与学术研究用。 | |
| ◆ | 超高解析力投影镜头，影像明亮清晰。 | |
| ◆ | 实物投影： 5 倍、 10 倍、 20 倍、 50 倍、 100 倍、 200 倍、 500 倍。显微投影 100-600 倍。 | |
| ◆ | 可附加微电脑处理机（ Data Processor ）及寻边器，计算处理快速**。 | |
| ◆ | 测微载物台行程 50m m× 50m m/ 100m m× 50m m/ 100m m× 100m m/ 150m m× 100m m/ 200m m× 150m m/ 250m m× 150m m | |
| ◆ | 产地：日本尼康 |
Nikon尼康V-12BDC
功率： 340（w） 投影方式： 正投 投影画画尺寸： 305 加工定制： 是 类型： 测量投影仪 重量： 80（kg） 型号： V12BDC 分辨率： 0.1UM 品牌： NIKON/尼康
 |  內建垂直/斜角的表面燈源切換，可以觀察立體和量測狀態或瑕疵。 | ||

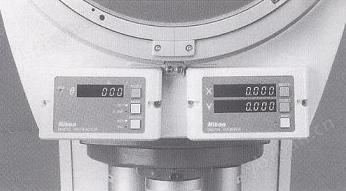

| 內建角度器（V－12BDC和V12－BD）及XY顯示器（V－12BDC和V－12BSC）。 | |||
 | 底部光源有一個ZOOM type 聚光鏡，可調整至所需物鏡倍率之光圈，使用 200至 500倍及 CF金相鏡頭必須使用 DIC聚光鏡。 | ||
| 可選擇形式 | |||
|
| 內建角度器 | 內建 XY 顯示器 | D：DELUXE TYPE 有數位角度器 |
| V－12BDC | ○ | ○ | S：STAND TYPE 不含數位角度器 |
| V－12BDC | ○ | — | C：有數位 XY 顯示器 |
| V－12BDC | — | ○ | 全部機型都有 AC100－120V 或 AC220－240V |
| V－12BDC | — | — |
|
|
|
|
|
|
此尋邊器設計目的為平順的操作和提供±1μm 精度。工件可被移動到尋邊器的任何方向，可藉由連接 SC－212 自動透過資料處理至 SC－212，或內建的XY顯示器及其他2D的資料處理機作自動的資料處理。（尋邊訊號只有在量測模式下才能傳送到 SC－212 ）
| V－12B規格表 | ||||
|
| V－12BDC | V－12BD | V－12BSC | V－12BS |
| 螢幕尺寸 | 305mm（12.0 in.）in diameter with etched center crossline | |||
|
| Provided with digital protractor fine rotation knob. 360°rotatable（with digital reading to 1 minute of arc） | Fixed screen | ||
| 物鏡 | 5X, 10X, 20X, 25X, 50X, 100X, 200X and 500X | |||
|
| 3-lens turret; clamp screw type | |||
| 影像 | Erect and unreversed | |||
| 量測精度 | Contour illumination±0.1%, vertical/oblique surface illumination ±0.15% | |||
| 載物台 | Types 10X6, 8X6, 6X4, 4X4, O3L and 2X2 | |||
| 光源 | High/low light intensity control; 24V150W halogen lamp | |||
