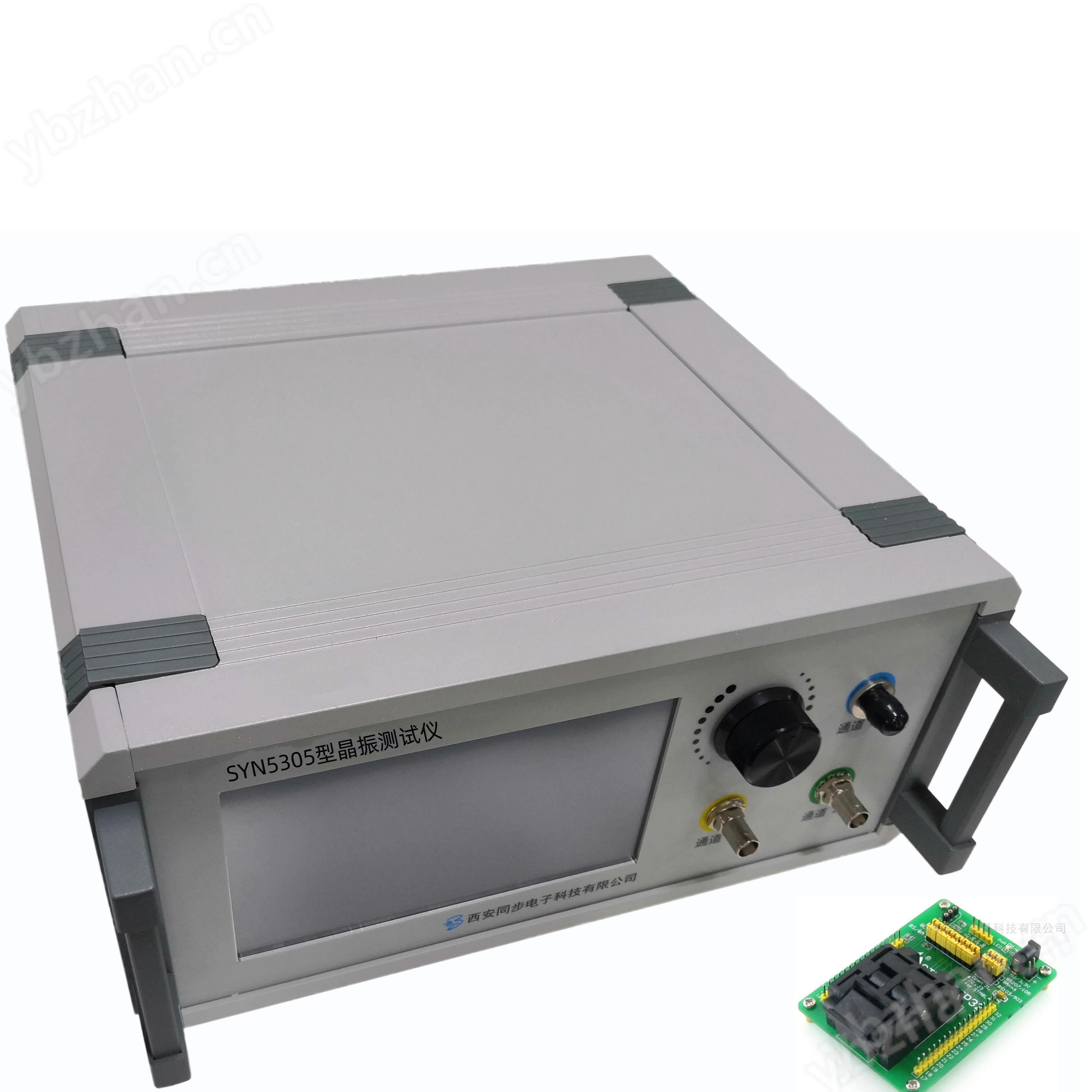

SYN5305型晶振测试仪
产品概述
SYN5305型晶振测试仪是由西安同步电子科技有限公司按照IEC-444标准自主研发设计生产的一款多功能晶振测试系统，该晶振测试仪采用7寸大触摸屏设计，频率测量分辨率最高可达12位/s，被测频率范围高达60GHz，负载电容在5P～20P范围内任意可调，支持ppm/ppb/瞬时日差/瞬时月差/瞬时年差/上下限测量等，主机内部时基标配高精度OCXO恒温晶振，可选高稳晶振和铷钟。
该晶振测试仪支持无源晶振和有源晶振测试，包括大多数常用贴片和直插封装，多种晶振供电电压0.6V-28VDC连续可调，涵盖大多数电子产品晶体测试，广泛应用于邮电、通信、广播电视、学校、研究所及工矿企业对于晶振的验证或筛选。
关键词：石英晶振测试仪,晶振频率测试仪，晶体测试仪
SYN5305型晶振测试仪-计量器具产品功能
1) ppm测量和ppb测量/上下限测量；
2) 瞬时日差/月差/年差测量；
3) 频率测量范围高达60GHz;
4) 频率测量分辨率高达12位/s;
5) 多种晶振测试工装，满足常规测试应用。
SYN5305型晶振测试仪-计量器具产品特点
a) 高度集成，精度高；
b) 稳定性好，性能可靠；
c) 7寸触摸屏设计，操作简单。
典型应用
1) 通信设备、汽车电子设备、医疗电子、安防电子、工业自动化设备等生产商，对于提供基准频率的晶振进行验证或筛选。
技术指标
频率范围 | 通道1 | 1mHz～350MHz |
通道2（选件） | 1mHz～350MHz | |
通道3（选件） | 3GHz/6GHz/18GHz/27GHz/30GHz/40GHz/54GHz/60GHz | |
阻抗耦合 | 通道1、通道2 | 50Ω/1MΩ, AC |
通道3 | 50Ω, AC | |
最高分辨率 | 12位/1s | |
最小输入灵敏度 | 25mVrms | |
最大输入电平 | +20dBm | |
闸门时间 | 1ms～100000s，步进1μs | |
测量功能 | 频率、周期、输入功率最大值/最小值/峰峰值 | |
统计功能 | 平均值、标准偏差、频率偏差、最大值、最小值、峰峰值、阿仑方差,趋势图和直方图，ppm测量，ppb测量,瞬时日差，瞬时月差，瞬时年差，上下限测量 | |
功率测量范围 | -50dBm～+20dBm | |
功率测量精度 | ±2dBm | |
晶振测试工装 | 频率范围 | 无源晶振：20kHz～30MHz （可选更高频率） 有源晶振：DC～200MHz |
匹配电容 | 5pF～20pF | |
贴片&直插封装 | SMD8045(2P)：CPX-84，CPX-02 SMD8038(4P)：MM-20SS，MM-25S SMD7050(4P)：CPX-75GN，CPX-75GT，CPX-49S SMD7050(2P)：CPX-75GN2，CPX-75GT2 SMD6914(4P)：MM-11B SMD6035(4P)：CPX-63GA，CPX-49SM SMD6035(2P)：CPX-63GB SMD5032(4P)：CPX-49SP，CPX-53GA SMD5032(2P)：CPX-53GB SMD4025(4P)：CPX-42 SMD4918(2P)：CM-519 SMD4115(2P)：CM-415 SMD3225(4P)：CPX-32 SMD3215(2P)：CT-3215，CM-315 SMD2520(4P)：CPX-22 SMD14*9.8(4P)，SMD9070(4P)，SMD7550(4P)，SMD4032(4P)，SMD2016(4P)，SMD1612(4P)，SMD3068 HC-51/U，HC-33/U，HC-49/U，HC-49/MJ，HC-49/U-S，CSA-310，CSA-309，UM-1，UM-1/MJ，UM-5，UM-5/MJ，TC-38，TC-26，TC-15，TSM-250，TSM-26B，TSM-26BJ，SM-14J，CMJ-206，CMJ-145，SM-49，CPX-20，CPX-25，MM-39SL，SM-49-4，SM-49-F 只要封装尺寸符合均可测试 | |
内部晶振供电 | 0.6VDC～28VDC连续可调 | |
电流分辨率 | 0.001A | |
电压分辨率 | 0.01V | |
功率分辨率 | 0.01W | |
外部晶振供电 | 0～50VDC | |
工装工作电压 | +5VDC | |
内部恒温晶振 | 10MHz，频率初始准确度≤3E-8，稳定度≤3E-11/s | |
外部参考输入 | 输入频率10MHz，电平0dBm～20dBm | |
数据通信 | USB通信、DB9串口通信、RJ45网络通信 | |
环境特性 | 工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃） | |
供电电源 | 交流 220V±10%， 50Hz±5%，功率小于15W | |
机箱尺寸 | 便携式机箱320mm（宽）x280（深）x140mm（高） | |
选件说明
选件号 | 项目 | 内容 |
选件001 | 通道2测量 | 增加通道2测量 |
选件002 | 通道1、2频率 | 0.1mHz～400MHz |
选件003 | 通道1、2频率 | 0.1mHz～450MHz |
选件004 | 通道3最大频率 | 300MHz～3GHz |
选件005 | 通道3最大频率 | 300MHz～6GHz |
选件006 | 通道3最大频率 | 300MHz～18GHz |
选件007 | 通道3最大频率 | 300MHz～27GHz |
选件008 | 通道3最大频率 | 300MHz～30GHz |
选件009 | 通道3最大频率 | 300MHz～40GHz |
选件010 | 通道3最大频率 | 300MHz～54GHz |
选件011 | 通道3最大频率 | 300MHz～60GHz |
选件012 | 内部时基 | 高稳恒温晶振 |
选件013 | 内部时基 | 高精度铷钟 |
选件014 | 负载谐振电阻 | 1Ω-300Ω 1KΩ-300KΩ |
选件015 | 晶振测试系统 | 定制各种晶振批量自动化测试系统 |
选件016 | 供电 | 交流供电+低压DC供电 |
选件017 | 供电 | 交流供电+内置锂电池（与选件013二选一） |
选件018 | 后面板输入 | 后面板输入取代前面板通道输入 |
选件019 | GPIB接口 | 增加GPIB接口套件 |
选件020 | 上架套件 | 增加上架套件 |
选件021 | 双互锁套件 | 增加双互锁套件 |
选件022 | 无源探头 | 200MHz无源探头 |
选件023 | 无源探头 | 500MHz无源探头 |
选件024 | 有源探头 | 25MHz有源差分高压探头（1300V(DC+peak AC)） |
选件025 | 软件 | 时间频率分析软件 |
选件026 | 软件 | 群控软件（可同时控制8台设备） |
选件027 | 卫星输入 | GNSS卫星信号输入驯服内部时钟，并输出1PPS |
选件028 | 仪表箱 | 专用仪表拉杆箱 |
选件029 | 机柜托盘 | 19英寸标准机柜通用托盘 |
选件030 | U盘存储 | 外部U盘存储接口 |
选件031 | 晶振工装 | 定制测量多种封装晶振的工装 |
选件032 | 晶振原子钟测试板 | 晶振封装：50x50mm，51x41mm，36x27mm，25.8x25.8mm，20.5x20.5mm，20.8x13.2mm（DIP14），12.7x12.7mm；铷原子钟封装51x51mm，40.7x35.6mm； |
选件033 | 晶振封装模块 | SMD-3(3.2*1.3mm)，SMD-3(4.5*2.0mm) |
选件034 | 无源高频工装 | 可选50MHz/100MHz/120MHz |
