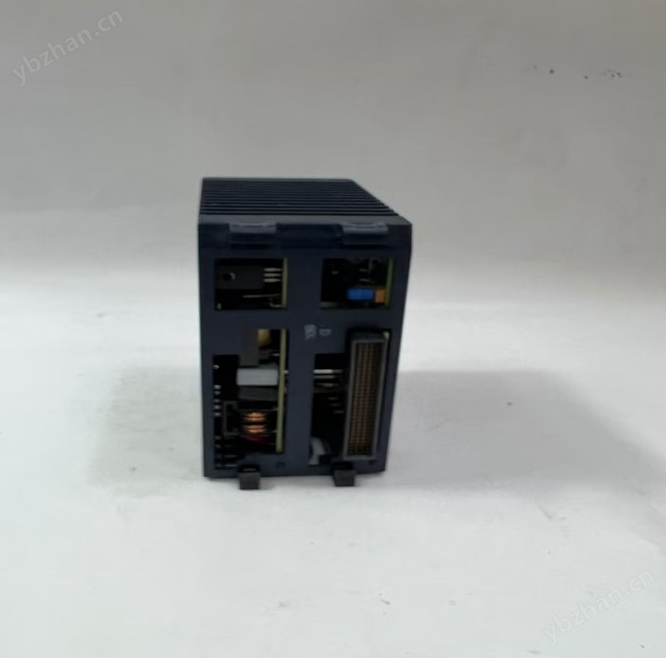

以下是HE693RTD665模块的正确安装与使用指南,综合技术规范和实践要点
一、安装规范
电气控制柜要求
模块外壳需可靠接地,接地线截面积≥2.5mm²(铜芯)
主回路元器件(如电抗器)必须接地,但断路器除外。
空间布局:模块需垂直安装,确保顶部/底部预留散热间距(参考同类模块间距标准)。
接线距离:与发热元件(如电阻器、电源)保持≥50mm间距,避免温度干扰。
接地处理:
接线操作
使用屏蔽双绞线,单端子仅接一根导线;
线号套管标注需与图纸一致,区分易混淆字符(如"6"和"9")
RTD传感器连接:
未使用通道:需短路或连接额定电阻,禁用诊断功能
线缆规范:
二、通电调试
电源配置
输入电压:24VDC(典型值),波动范围±10%
电源线极性需严格匹配模块标识,反接可能损坏模块。
状态诊断
RTD回路电阻值(Pt100在0℃时应为100Ω±0.5Ω)
输入端子电压是否稳定(排除线路压降)。
绿灯常亮:运行正常;
红灯闪烁:通道断线或传感器故障
通电后检查 LED指示灯
使用万用表检
