矿用跑偏开关HBN-BSS-N-22-1-4防水防尘是一种用于带式输送机的两级保护装置，主要检测输送带跑偏程度并触发报警或停机，以防止设备损坏和事故扩大。其核心功能包括两级动作保护和自动复位，广泛应用于钢铁、电力、港口等工业场景。跑偏开关是输送带自动化中的保护产品。可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。
基本功能
跑偏开关（又称皮带跑偏开关或防偏开关）用于检测输送带运行时的横向偏移，当皮带偏离正常位置时触发报警或停机，防止物料洒落、皮带磨损或设备损坏。
型号解析（推测）：
HBN：厂商或系列代号（可能是某品牌缩写，如“华能”或定制型号）。
BSS：可能代表“防跑偏开关”或“双向动作”（Bidirectional Safety Switch）。
N：常闭触点（Normally Closed）。
22-1-4：具体规格代码，可能对应动作角度（如22°）、触点数量（1常开/1常闭）或安装方式（如4代表防护等级IP64）。
特点
·结构简单实用、性能稳定可靠
·防尘、防震、防潮
·体积小、重量轻、寿命长
·安装方便，免维护
·输出信号既可与现场设备联锁使用，也可送达微机控制系统
·电源适应性广：24~380V
技术参数：
工作电压：24~380V
绝缘电阻：＞500MΩ
输出信号：无源开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90%
重 量：2.5Kg
防护等级：IP67
复位方式：自动复位
响应时间：＜2Ms
控制触点容量：1A-10A
动作力：50±10N
工作原理
触发机制：当输送带跑偏时，边缘挤压立辊使其倾斜。若倾斜角度达到一级动作角度（20°），开关输出报警信号；若继续倾斜至二级动作角度（30°），则触发停机信号13。
自动复位：故障排除后，立辊通过机械结构自动恢复原位，无需人工干预12。
安装位置：成对安装于皮带两侧，立辊与皮带边缘距离为50~100mm，每100米胶带建议安装3对（6台）12。
当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。
电气参数：
电压通用：24V-48V-220V-380V-480V,
电流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A
一角度级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二角度级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝/不锈钢制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

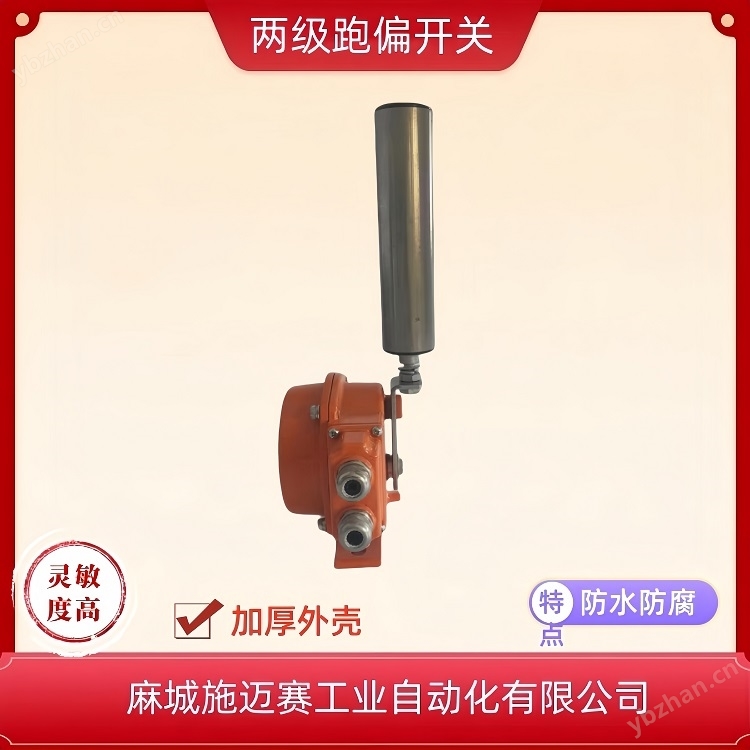

矿用跑偏开关HBN-BSS-N-22-1-4防水防尘
跑偏开关工作原理
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。
密封性好，具有防尘、防震、防腐等优点
防护等级:IP67，可在恶劣的环境中长期工作。
技术指标环境温度：-30℃ --+50℃；相对湿度：不大于85%
一动作角度为12°（15°）；二级动作角度30°（35°）；极限角度70°
触点数量及容量：2组常开；2组常闭；5A/AC 380V
防护等级：IP67
复位方式：自动复位
可靠性>1000000次
适用场所煤矿、电厂、化肥厂、水泥厂、化工厂、冶金厂、港阜
产品特点与应用场景核心特点
耐用性设计：铸铝外壳+静电防腐涂装，适配恶劣工矿环境；采用高性能微动开关和滚珠轴承，动作杆轴承额定转速5000转/分23。
安全防护：IP67防护等级可抵御粉尘、水浸，适应-20°C~+80°C温差23。
灵活适配：支持24~380V宽电压，输出信号可接入现场联锁设备或微机控制系统3。
安装说明
1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米六芯橡套电缆，芯线上配有6种颜色，其中兰、绿为常开接点是一级报警信号，棕、红为常闭接点是二级停机信号。黑、白为公共接点。
跑偏开关安装要求
带式输送机的跑偏保护应成对使用，距离机头10-15米处，当带式输送机有坡度变化时，应在变坡位置处安装一组；简易跑偏保护只需在机头安装即可，跑偏保护应用专用托架固定在带式输送机大架或纵梁上，对带式输送机上带的偏离情况进行保护。
跑偏开关的安装方法
1、跑偏开关设在输送带两头，立辊应与输送带边平面垂直，并使输送带两头坐落立辊高度1/3处。
2、跑偏开关立辊与输送带正常方位的间距宜为50～100mm。
3、跑偏开关数量应根据输送机长度、类型及安置状况进行断定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中心方位进行设置。
4、跑偏开关应经过装置支架与输送机中心架衔接，开关支架应在输送机装置完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。
跑偏开关的安装注意事项
1、用户安装跑偏开关之前，转动托辊，用万用表检测行程开关接点动作是否正常。
2、用户需根据输送机的机型，参照本跑偏开关安装尺寸，自行配置安装底脚或安装板。底脚和安装板的孔以长孔为宜，以便根据需要调整胶带与托辊之间的距离，跑偏开关托辊轴与胶带边距离为10mm。
维护保养建议
跑偏开关的正常运行和延长其使用寿命，建议定期进行以下维护保养工作：
· 提高动作杆的制造精度和安装质量：从源头上提高动作杆的制造精度和安装质量，确保动作杆的尺寸精度和表面质量满足要求。
· 加强微动开关的维护保养：微动开关是跑偏开关中的易损件之一，因此需要加强其维护保养工作。
· 加强皮带及输送机部件的维护保养：皮带及输送机部件的磨损是导致跑偏开关频繁故障的重要原因之一，因此需要加强对其的维护保养工作。
· 优化跑偏开关的工作环境：减少环境因素对跑偏开关的干扰，如粉尘可能导致传感器堵塞或灵敏度下降，振动可能导致动作杆位移不准确等
两极跑偏开关又称防偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。
