NEAR-IR GRENOUILLE：近红外超短脉冲测量仪FROG升级自相关仪SwampOptics
IR GRENOUILLE：红外超短脉冲测量仪FROG飞秒激光测量SwampOptics
Swamp Optics超短脉冲测量仪FROG参数
| NEAR-IR GRENOUILLE：近红外超短脉冲测量仪FROG升级自相关仪SwampOptics | ||||
|---|---|---|---|---|
| GRENOUILLE型号 NEW* | 8-4-USB | 8-9-USB | 8-20-USB | 8-50-USB |
| 波长范围 nm | 700-900 | 700–1100 | 700–1100 | 700–1100 |
| 脉宽范围@ 800 nm | ~4 – ~80 fs | ~10 – ~100 fs | ~19 – ~340 fs | ~35-~680 fs |
| 脉宽范围@ 1050 nm | NA | ~8 – ~80 fs | ~15 – ~160 fs | ~21 fs-~320 fs |
| 延迟增量 | 0.4 fs/pixel | 0.8 fs/pixel | 0.9 fs/pixel | 1.2 fs/pixel |
| 时间范围 | 250 fs | 460 fs | 500fs | 1.9 ps |
| 光谱分辨率@ 800 nm | 4 nm | 0.7 nm | 1.4 nm | 0.7 nm |
| 光谱分辨率@ 1050 nm | NA | 0.9 nm | 5.2m | 2.6 nm |
| 光谱范围@ 800 nm | 600 nm | 250 nm | 140 nm | 50 nm |
| 光谱范围@ 1050 nm | NA | 330nm | 360nm | 130 nm |
| 脉冲复杂性 | TBP<> | TBP<> | TBP<> | TBP<> |
| 强度精确度 | 0.02 | 0.02 | 0.02 | 0.02 |
| 相位精确度 | 0.01 rad (强度权重相位误差) | |||
| Single-shot单发操作 | 支持 | 可选 | 支持 | 支持 |
| 灵敏度(single-shot) | 200 μJ | 100 μJ | 1 μJ | 1 μJ |
| 灵敏度(at 103pps) | 100 mW (100 μJ) | 500 μW (500 nJ) | 100 μW (100 nJ) | 100 μW (100 nJ) |
| 灵敏度(at 108pps) | 300 mW (3 nJ) | 50 mW (500 pJ) | 10 mW (100 pJ) | 10 mW (100 pJ) |
| 空间啁啾精度(dx/dλ) | NA | 1 μm/nm | 1 μm/nm | 1 μm/nm |
| 脉冲前沿倾斜精度(dt/dx) | NA | 0.05 fs/mm | 0.05 fs/mm | 0.05 fs/mm |
| 输入偏振要求 | Vertical | Any (需转动) | Any (需转动) | Any (需转动) |
| 输入光束直径要求 (准直) | >2–4 mm | >2–4 mm | >2–4 mm | >2–4 mm |
| IR GRENOUILLE：红外超短脉冲测量仪FROG飞秒激光测量SwampOptics | ||||
| GRENOUILLE型号 NEW* | 10-100-USB | 10-300-USB | 15-40-USB | 15-100-USB |
| 波长范围 nm | 900-1100 | 900-1100 | 1300-1650 | 1300-1650 |
| 脉宽范围@ 1050 nm | ~60 fs-1 ps | ~200 fs- 3 ps | NA | NA |
| 脉宽范围@ 1550 nm | NA | NA | ~40fs-500fs | ~70fs-1.5 ps |
| 延迟增量 | 1.2 fs/pixel | 4 fs/pixel | 2.2 fs/pixel | 4.4 fs/pixel |
| 时间范围 | 3.8 ps | 6 ps | 1.2 ps | 3.4 ps |
| 光谱分辨率@ 1050 nm | 0.8 nm | 0.3 nm | NA | NA |
| 光谱分辨率@ 1550 nm | NA | NA | 3.2 nm | 1.1 nm |
| 光谱范围@ 1050 nm | 55 nm | 50 nm | NA | NA |
| 光谱范围@ 1550 nm | NA | NA | 150 nm | 110 nm |
| 脉冲复杂性 | TBP<> | TBP<> | TBP<> | TBP<> |
| 强度精确度 | 0.02 | 0.02 | 0.02 | 0.02 |
| 相位精确度 | 0.01 rad (强度权重相位误差) | |||
| Single-shot单发操作 | 支持 | 支持 | 支持 | 支持 |
| 灵敏度(single-shot) | 100 μJ | 100 μJ | 100 μJ | 100 μJ |
| 灵敏度(at 103pps) | 100uW (100nJ) | 100uW (100nJ) | 100uW (100nJ) | 100uW (100nJ) |
| 灵敏度(at 108pps) | 10mW (100pJ) | 10mW (100pJ) | 10mW (100pJ) | 10mW (100pJ) |
| 空间啁啾精度(dx/dλ) | 1 μm/nm | 1 μm/nm | 1 μm/nm | 1 μm/nm |
| 脉冲前沿倾斜精度(dt/dx) | 0.05 fs/mm | 0.05 fs/mm | 0.05 fs/mm | 0.05 fs/mm |
| 输入偏振要求 | Any (需转动) | Any (需转动) | Any (需转动) | Any (需转动) |
| 输入光束直径要求 (准直) | >2–4 mm | >2–4 mm | >2–4 mm | >2–4 mm |
美国 Swamp Optics 公司提供具创新和高性价比的FROG设备，专用于测量超短激光脉冲。公司专注于频率分辨光学开关（FROG）设备的开发和制造，FROG严谨精确，操作简单，是目前性能强大和可靠的测量超短脉冲脉宽、强度和相位随时间变化等特性的方法。
频率分辨光学开关法（FROG）是激光脉冲测量的黄金标准，比自相关更强大，它可以生成任意脉冲的完整强度和相位与时间关系，而不需要对脉冲做任何假设。实践证明，FROG都克服了挑战且表现优异。FROG在各地超过1000个实验室使用。
GRENOUILLE是一个优化过的FROG版本，更加简单易用，在世界各地的多个激光实验室使用，可以说是非常受欢迎的现代脉冲测量技术。FROG和GRENOUILLE的普及源于其准确、易用、坚固、紧凑和低成本的特点，重要的是它们拥有强大的超短脉冲测量功能。

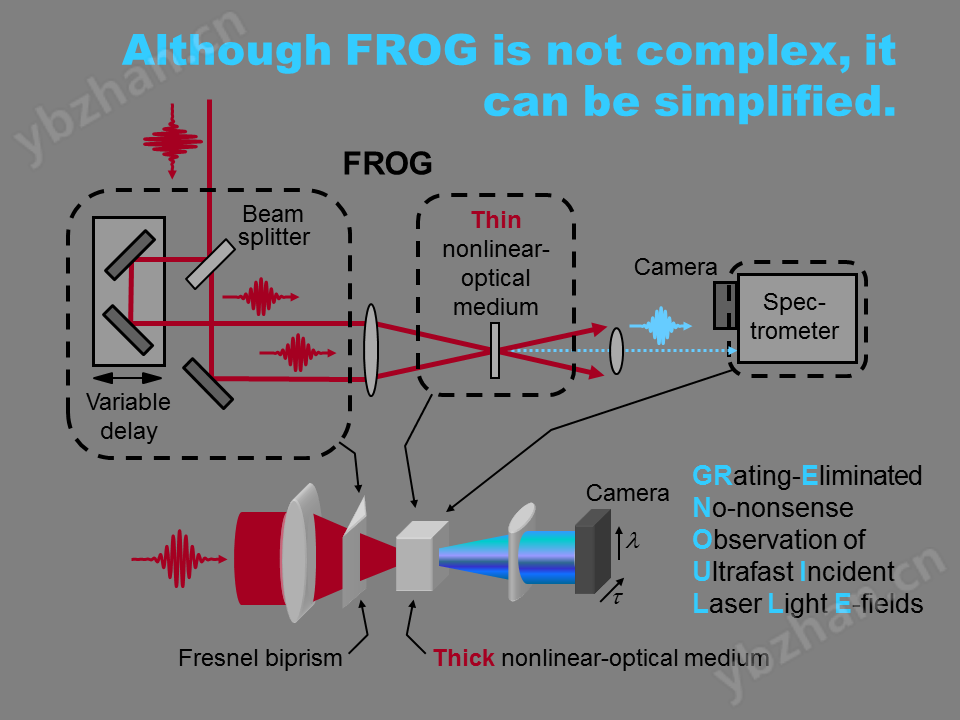

GRENOUILLE用一个简单（专有技术）的光学元件替代了常用的复杂分束器/延迟线/光束重组光学装置，称为菲涅尔双棱镜，其可自动对准光束。然后使用厚非线性光学晶体，其不仅实现所需要的自相关，还根据FROG的要求光谱分辨二次谐波脉冲。这种非常简单的布置也可以测量脉冲的时空畸变。有关详细信息，请参阅超短脉冲测量概述或GRENOUILLE教程，结果会发现其是目前简单和性能强大的超短脉冲测量设备。
所有Swamp Optics的FROG和GRENOUILLE设备都拥有额外相机来测量光束的空间分布。这不仅为设备提供了重要的附加信息，还简化了光束到设备的对齐问题。
GRENOUILLE非常紧凑，更灵敏。我们的近红外GRENOUILLE可测波长范围为700至1100 nm，与大多数超快Ti：蓝宝石激光器和超快放大器匹配，是大多数日常超短脉冲测量的理想选择。红外GRENOUILLE可通信波长范围内工作，覆盖900-1620nm，支持光纤耦合输入，从而进一步方便使用。通常标准GRENOUILLE可测量~20fs至~1ps脉冲宽度。定制设备可延伸至〜4fs到〜4ns脉宽范围。
要选择合适的FROG或GRENOUILLE，请提前了解您的激光器的波长、大致脉冲宽度范围、光谱宽度、脉冲能量和重复频率。
Swamp Optics超短脉冲测量仪FROG产品特性：
- + 测量脉冲强度和相位VS时间关系
- + 测量脉冲光谱和光谱相位
- + 测量实际脉冲
- + 测量光束空间分布
- + 测量空间啁啾
- + 测量脉冲前沿倾斜
- + 无脉冲假设
- + 高灵敏度
- + 实时脉冲检索（10pps）
- + 单次脉冲测试
- + 轻巧易用、性价比高
- + 无需复杂光路对准
