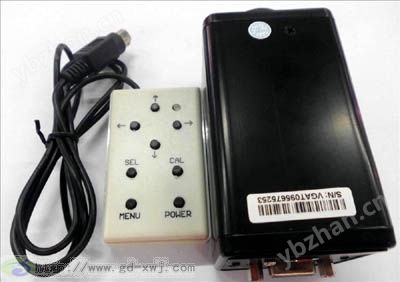

TYX-400VGA显微镜数字相机
TYX-400VGA显微镜数字相机
适用范围：金相显微镜、单筒显微镜、体视显微镜、生物显微镜、实体显微镜各种显微镜的成像设备。还可用于工业上其它光学设备上。
显微镜数字相机参数：
1，成像元件130万像素CMOS，有效像数1280（H）*1024（V），15帧/秒，清晰度600TV-Lines。
2，VGA接口，VGA输出模式：1024X768 60Hz
3，中英文菜单、可调亮度、对比度、色饱和度、锐度、Cb偏移量、Cr偏移量；自动曝光,有垂直镜像、水平镜像、负片、十字光标功能。除了垂直镜像、水平镜像、负片外其它都是掉电记忆。
4，采用CS镜头接口，可以选用任意CS接口的镜头。
5，电源输入：+5V DC 允许偏差10%,工作电流400mA，待机电流50mA以下。
6，精确度 = 校准长度在屏幕上对应的像素数/校准长度。屏幕上像素数是1024点，
例如：校准长度=2MM，2MM在屏幕上对应的像素数是500，精确度 =2MM/500= 0.004MM
1， 显微镜数码摄像头设置：
在系统的子菜单下“十字光标”项打钩后才会显示以下设置；十字线颜色：双十字线的颜色；移动线颜色：可以任意移动的那一条线的颜色；校准长度：就是作为作测量距离的依据和基准，在显示器能看到的范围内，校准长度越长测量精度就会越高。
2， 校准：
把校准尺放到物台下面，首先校准x轴；长按CAL键（3秒）后就会进入x轴校准，屏幕左上方会显示：校准模式dx，校准长度=**mm；通过SEL，←，→这几个键来调整两条垂直平行直线之间的距离等于校准长度，然后长按CAL键，屏幕左上方会显示：校准dx OK，dx=**mm，说明校准x轴校准成功；接着长按CAL键，进入y轴校准，通过SEL，↑，↓这几个键来调整两条垂直平行线之间的距离等于校准长度；然后长按CAL键，屏幕左上方会显示：校准dy OK，dy=**mm，说明校准y轴校准成功.方法2：先按CAL键（3秒），进入校准模式，校准dx，校准长度=**mm, 调整两条垂直和水平平行直线之间的距离等于校准长度，然后长按CAL键，放开CAL键,再长按CAL键, 放开CAL键,连续5次。
3， 显微镜摄像头测量：
把要测量的物体放在物台下面，在保持放大倍数不变的情况下,调整物距（光学镜头到物体之间的距离）使成像清晰，然后通过SEL、↑、↓、←、→键移动两组平行线来测距离。注意：在测量过程中一定不要改变放大倍数，一但改变放大倍数必须要从新校准
详细请看以下说明书：
