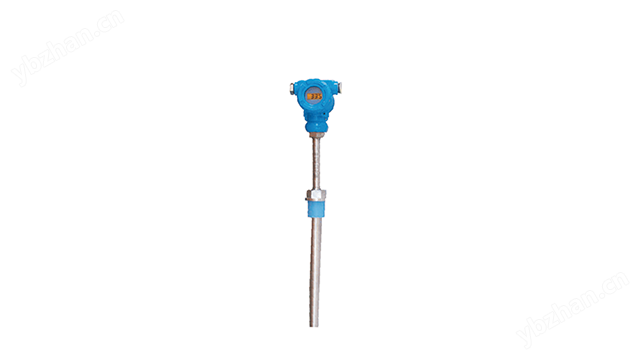

产品介绍
热电偶(阻)广泛应用于各种生产过程中，直接对-200～1600℃范围内的液体、蒸汽和气体介质以及固体表面温度进行测量，并与显示仪表、记录仪表等配套使用，形成现场监控系统。
热电偶(阻)的工作原理：隔爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰的温度传不到腔外，从而进行测温。热电偶(阻)在工作状态下所测得的热电势(电阻)的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
产品特点
二线制输出4～20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
测量范围大；
冷端温度自动补偿，非线性校正电路；
技术参数
○产品执行标准：IEC584 IEC1515 IEC751 JB/T7391-94 JB/T5518-91 GB3836-2010
○常温绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ。
○测量范围及允许误差:
热电偶
| 型号 | 分度号 | 精度等级 | |||
| I级 | II级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| HR-WRNB | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| HR-WRMB | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| HR-WREB | E | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
| HR-WRFB | J | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～750 | ±0.0075│t│ | 333～750 | ||
| HR-WRCB | T | ±1.5℃ | -40～+125 | ±1℃ | -40～+333 |
| ±0.004│t│ | 125～350 | ±0.0075│t│ | 133～350 | ||
| HR-WRPB | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
| ±[1+0.003(t-1100)] | 1100～1600 | ±0.0025│t│ | 600～1600 | ||
热电阻
| 型号 | 分度号 | 测温范围 | 精度等级 | 允许偏差 |
| HR-WZPB | Pt100 | -200～450℃ | ±（0.15+0.002｜t｜） ±（0.30+0.005｜t｜） | |
| B级 | ||||
| HR-WZCB | Cu50 Cu100 | -50～150℃ | --- | ±（0.30+0.006｜t｜） |
注：t为感温元件实测温度值。
○输出信号：4～20mA，负载电阻≤250Ω，传输导线电阻100Ω
○输出方法：二线制
○精度等级：
●温度变送器精度等级：0.1；0.2；0.5；
●显示器精度：模拟指示2.5级；数字显示1.0级。
○供电电源：12～40VDC
○防护等级：IP65
○防爆等级：
隔爆形：dIIBT4，dIICT5，dIICT6
本质安全形：iaIICT6
○热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间；
○基本误差：仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
○工作环境：
| 安装场所等级 | 温度℃ | 相对湿度% | 大气压力kPa |
| Cx1 | -25～+55 | 5～95 | 86～106 |
| Cx2 | -25～+70 | ||
| Cx3 | -40～+80 |

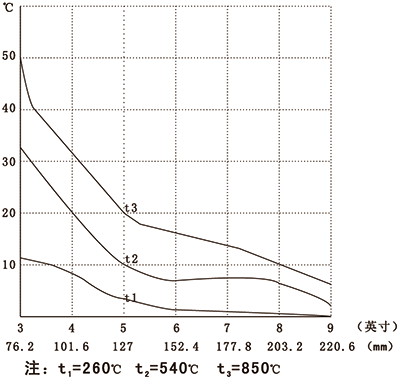

○温度变送器的工作温度由支撑管所造成的壳体升温同环境温度之和。支撑管所造成的壳体升温见下图：

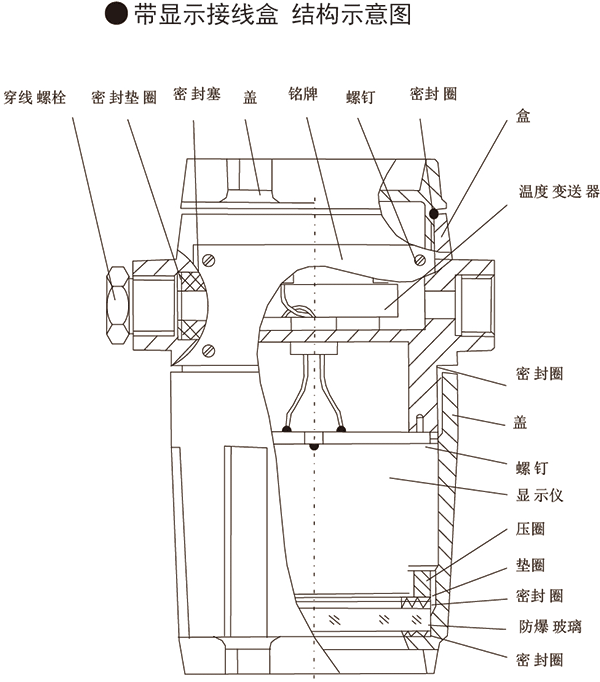

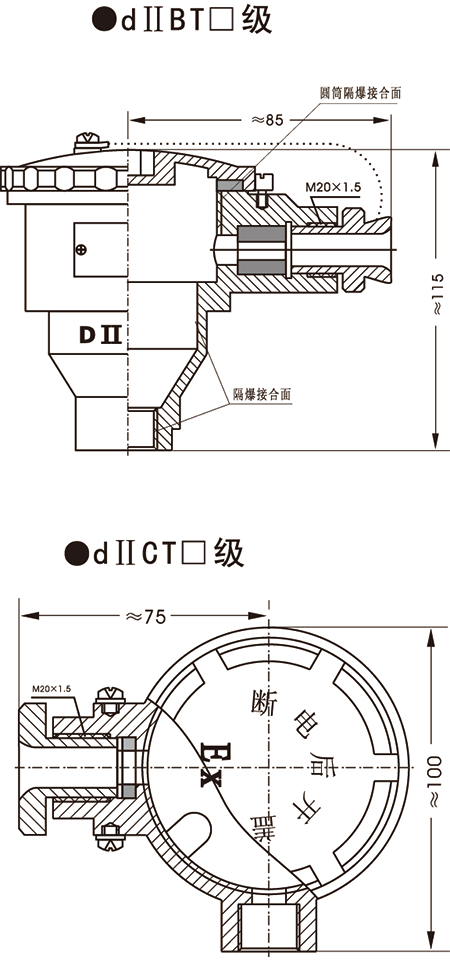

接线盒形式
接线方式

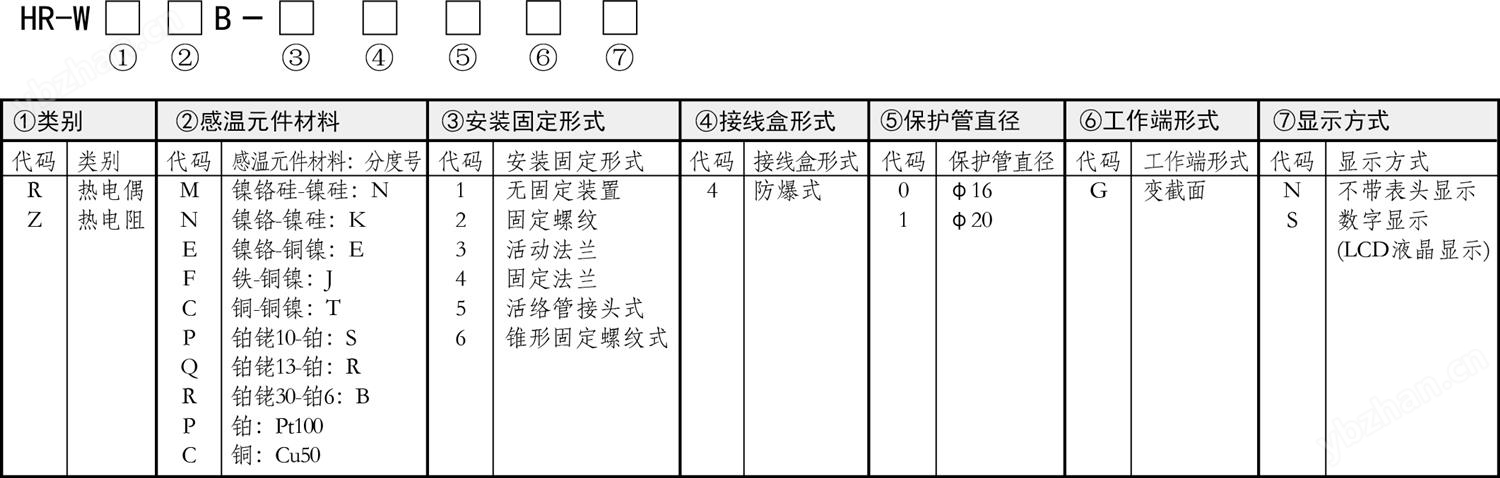

产品选型
典型型号示例：HR-WRNB-240GS
注1、选型结束后必须注明精度等级，保护管材质和插入长度。
注2、热电偶精度等级I级按协议订货，未注明一律以Ⅱ级提供；热电阻精度等级按协议订货，未注明一律以B级提供。
注3、不注明测量温度范围及保护管材质，保护管材质一律以304S提供；特殊材质双方协商而定。
