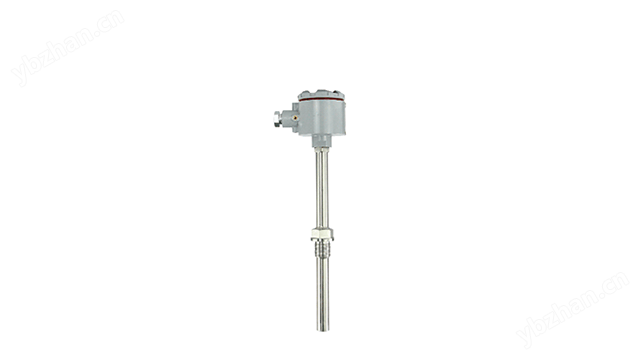

产品介绍
防爆热电偶广泛应用于各种生产过程中，直接对-40～1600℃范围内存在碳氢化合物等爆炸的液体、蒸汽和气体介质以及固体表面温度进行测量，并与显示仪表、记录仪表等 配套使用，形成现场监控系统。
防爆原理：防爆热电偶利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。
产品特点
多种防爆形式，防爆性能好；
压簧式感温元件，抗振性能好；
测量范围大；
机械强度高，耐压性能好；
技术参数
○产品执行标准： IEC584 GB／T16839－1997 IEC1515 JB／T5518－91 Gb3836-2010
○常温绝缘电阻：装配热电偶在环境温度为15～35℃，相对湿度不大于80%，试验电压为500±50VDC，电极与外套管之间的绝缘电阻≥100MΩ·m。对于长度等于或不足1米的热电偶，其绝缘电阻应不小于100MΩ。
○测量范围及允许误差：
| 型号 | 分度号 | 精度等级 | |||
| I级 | Ⅱ级 | ||||
| 允差值 | 测量范围℃ | 允差值 | 测量范围℃ | ||
| HR-WRN | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| HR-WRM | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| HR-WRE | E | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
| HR-WRF | J | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～750 | ±0.0075│t│ | 333～750 | ||
| HR-WRC | T | ±1.5℃ | -40～+125 | ±1℃ | -40～+333 |
| ±0.004│t│ | 125～350 | ±0.0075│t│ | 133～350 | ||
| HR-WRP | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
| ±[1+0.003(t-1100)] | 1100～1600 | ±0.0025│t│ | 600～1600 | ||
○防爆标志：
○电气设备类别
Ⅰ类——煤矿井下用电气设备
Ⅱ类——工厂用电气设备
○防爆等级
防爆热电偶的防爆等级按其使用于爆炸性气体混合物安全间隙分为A、B、C三级。
○温度组别
防爆热电偶的温度组别按其外露部分允许表面温度分为T1～T6。
○防爆证号：GYB12.1457X
○认证机构：NEPSI
○防爆级别
EXdⅡ□T□
ExiaⅡ□T□
○防护等级：IP65
接线盒形式
产品选型
典型型号示例：HR-WRN2-240G
注1、选型结束后必须注明精度等级，保护管材质和插入长度。
注2、热电偶精度等级I级按协议订货，未注明一律以Ⅱ级提供；
注3、不注明测量温度范围及保护管材质，保护管材质一律以304S提供；特殊材质双方协商而定。
