N61100 系列多通道高性能直流电子负载
产品型号
| 型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 尺寸 | |
|---|---|---|---|---|---|---|---|---|---|
| N61112-80-20 | 12 | 80V | 20A | 150W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 10uV/10μA | LAN/RS485/RS232 | 3U | |
| N61112-150-20 | 12 | 150V | 20A | 150W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 0.1mV/10μA | LAN/RS485/RS232 | 3U | |
| N61112-600-05 | 12 | 600V | 5A | 150W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 0.1mV/1μA | LAN/RS485/RS232 | 3U | |
| N61106-80-40 | 6 | 80V | 40A | 300W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 10μV/10μA | LAN/RS485/RS232 | 3U | |
| N61106-150-40 | 6 | 150V | 40A | 300W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 0.1mV/10μA | LAN/RS485/RS232 | 3U | |
| N61106-600-10 | 6 | 600V | 10A | 300W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 0.1mV/10μA | LAN/RS485/RS232 | 3U | |
| N61104-80-60 | 4 | 80V | 60A | 540W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 10μV/10μA | LAN/RS485/RS232 | 3U | |
| N61104-150-60 | 4 | 150V | 60A | 540W | 电压0.025%+0.025%F.S./电流0.05%+0.05%F.S. | 0.1mV/10μA | LAN/RS485/RS232 | 3U |
■ 功率规格：150W/12CH、300W/6CH、540W/4CH、900W/2CH
■ 电压范围：0~80V、0~150V、0~600V，电流范围：0~120A/0~30A
■ 高集成度，单机多达12通道
■ 电压、电流、电阻、功率双量程，测量范围广
■ 支持同步带载，便于多通道电源测试
■ 电流上升/下降斜率可设，电压环路响应速度可调
■ 电压/电流采样率：高达500kHz
■ 八种测试模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC
■ 支持LED模拟功能，LED电源真实拉载测试
■ 支持OCP/OVP/OPP测试模式
■ 支持负载效应测试、动态扫描、时间测量、放电测试功能
■ 支持序列测试、自动测试、Von/Voff、模拟短路、纹波测量功能
■ 支持CC、CV、CR、CP动态测试，CC动态频率高达30kHz
■ 4.3英寸高清彩屏，本地/远程控制，专业测试软件
■ 支持LAN、RS232、RS485通讯控制
集成度高，单机高达12通道N61100系列直流电子负载单机最多支持12通道，各通道电气隔离，相互独立，可单独控制，也可最多120通道同时控制，超高集成度特性在多通道批量测试系统应用中，为客户降低测试成本、减少测试占用空间，结合N61100高达5ms回读速度，测试效率可以大幅提高。
多种工作模式选择N 61100系列不仅支持常规的CC、CV、CP、CR四种工作模式，为了应对实际测试过程中负载特性的变化，还具有CV+CC、CR+CC、CV+CR、CP+CC四种组合工作模式。如CR+CC适合电源的开机测试，防止电源开机过电流保护；CV+CR可取代Von点的设定应用；CV+CC可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。
LED模拟功能，LED电源测试更真实LED电源是恒流源，其输出电压有一段可调范围且大于LED的导通电压，输出电流稳定，不能大于LED额定电流，否则会加速LED衰老损坏。由LED等效电路可知，LED等效为电阻Rd与电压源Vf的串联，其I-V曲线等效于真实LED非线性I-V曲线在工作点（Vo，Io）处的切线，常规的电子负载采用CR或者CV模式并不适合LED电源的测试需求。
N61100系列高性能多通道电子负载提供LED模拟功能，用户需设置LED电源额定电流、LED工作电压、电阻系数共3个参数，即可真实模拟LED的拉载特性测试LED电源。

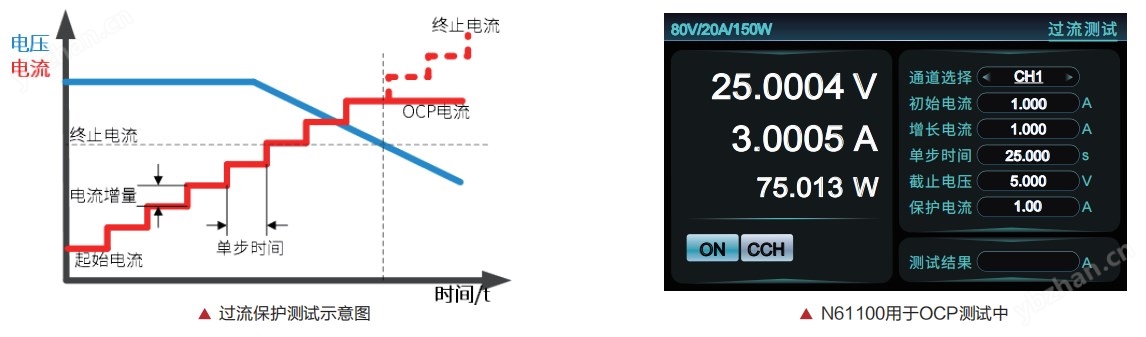

过流保护测试功能负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位，以判别电源OCP保护是否正常，通过此测试检查电源过载情况下的被测设备输出响应。
OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到大拉载电流。
