N69200 高性能大功率可编程直流电子负载

N69200 系列采用超高功率密度设计，NGI 开发出特别的散热结构，使得标准 19 英寸 3U 机箱功率高达 6kW，体积是传统电子负载的一半，散热性能提高 100，重量仅是传统电子负载的 50%。

N69200 系列支持主 / 从机并联，并可主动均流，当负载功率需求增加时，所有同电压规格的型号，皆可通过并联的方式 ( 主 + 主、主 + 从 ) 达到所需的电流及功率。用户在使用 N69200 系列产品时，仅需在主机负载上编程负载电流，从机负载可自动分配，用户操作步骤进一步简化。

N69200 不仅支持常规的 CC、CV、CP、CR 四种工作模式，为了应对实际测试过程中负载特性的变化，还具有 CV+CC、CR+CC、CV+CR、CP+CC 四种组合工作模式。如 CR+CC 适合电源的开机测试，防止电源开机过电流保护；CV+CR 可取代 Von 点的设定应用；CV+CC 可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

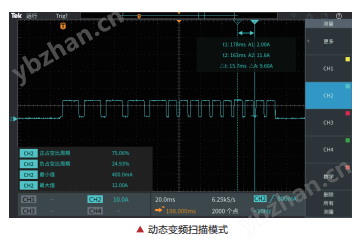

N69200 系列具备高速动态模式，通过动态模式模拟电源的动态负载行为，可测试直流电源的动态特性。N69200 系列提供高达 30kHz 的可编程动态负载（CCD 动态电流模式、CVD 动态电压模式、CRD 动态电阻模式、CPD 动态功率模式）、动态变频扫描 (sweep) 模式等。可编程动态负载模式可设定高 / 低位、上升 / 下降斜率、持续时间、执行次数等，动态变频扫描模式的电压电流采样率为 500kHz，支持线性改变负载电流的频率，频率高可达 30kHz，此模式可测出被测物在动态变频负载变化过程中的峰值电压 Vpk+、谷值电压 Vpk- 及发生频率点。

N69200系列电子负载面板操作配置了电池测试模式，可方便在面板上进行设置电池放电的截止条件，本地控制即可满足电池的自动化充放电测试。例如：当电池电压低于用户设置的起始电压时，内部计时器开始计时，直到电池电压降至用户设定的终止电压，计时器停止计时。

负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常，此测试检查过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于截止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到大拉载电流。

等效直流内阻（ESR）是衡量电池（超级电容）性能的一个重要技术指标。N69200 系列负载提供专业的DCIR测量功能，具有测量结果准确和重复测量结果稳定的优点。DCIR测量功能以恒电流模式对被测物进行拉载，在电流改变的瞬间，利用 N69200专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。
