掺镱光纤放大器TDFA Thulium-doped Fiber Amplifier
掺镱光纤放大器TDFA，可用于放大-10dBm~+10dBm功率范围的2μm波段激光信号，饱和输出功率最高可达到40dBm，常用于提高激光光源的发射功率。
特性 | 应用 |
宽波长范围/高输出功率/低噪声 | 光纤通信/光纤传感/光纤激光 |
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1930~2010 | *注1 |
输入功率 | dBm | -10~10 | |
饱和输出功率 | dBm | 20/23/25/26/27/30/33/37/40 | @0dBm输入 |
噪声指数 | dB | ≤5.0 | @0dBm输入 |
偏振相关增益 | dB | ≤0.3 | |
偏振模色散 | ps | ≤0.5 | |
输入/输出端隔离度 | dB | >35 | |
光功率监控 | - | 输入光功率监控；输出光功率监控 | |
光纤类型 | - | 单模：SMF-28或SMF-1950 | 默认SMF-1950 |
光纤连接头 | - | FC/APC | |
工作模式 | - | ACC/APC/AGC（37/40dBm不带AGC） |

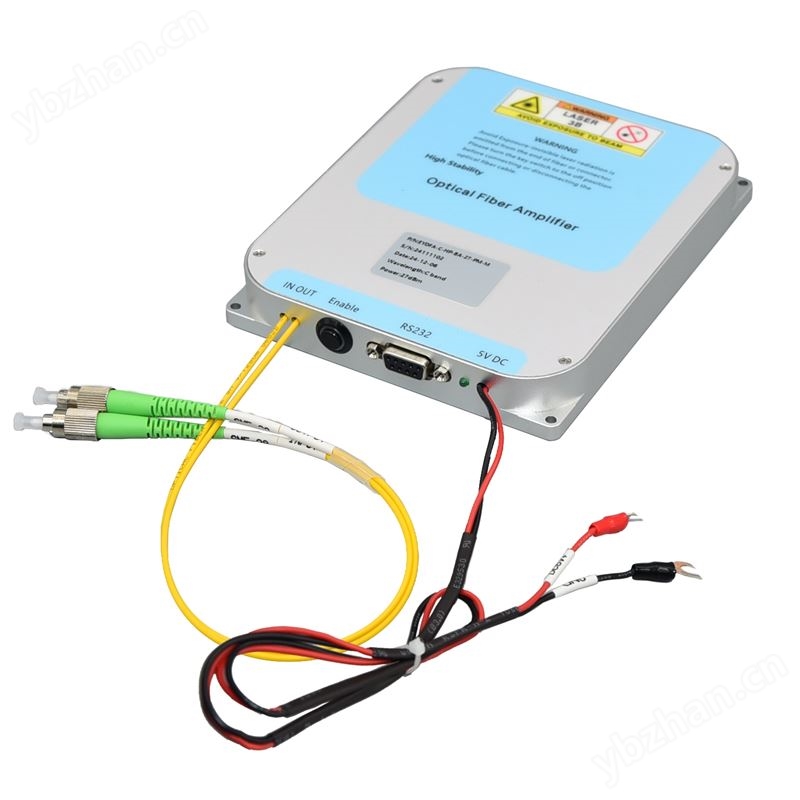

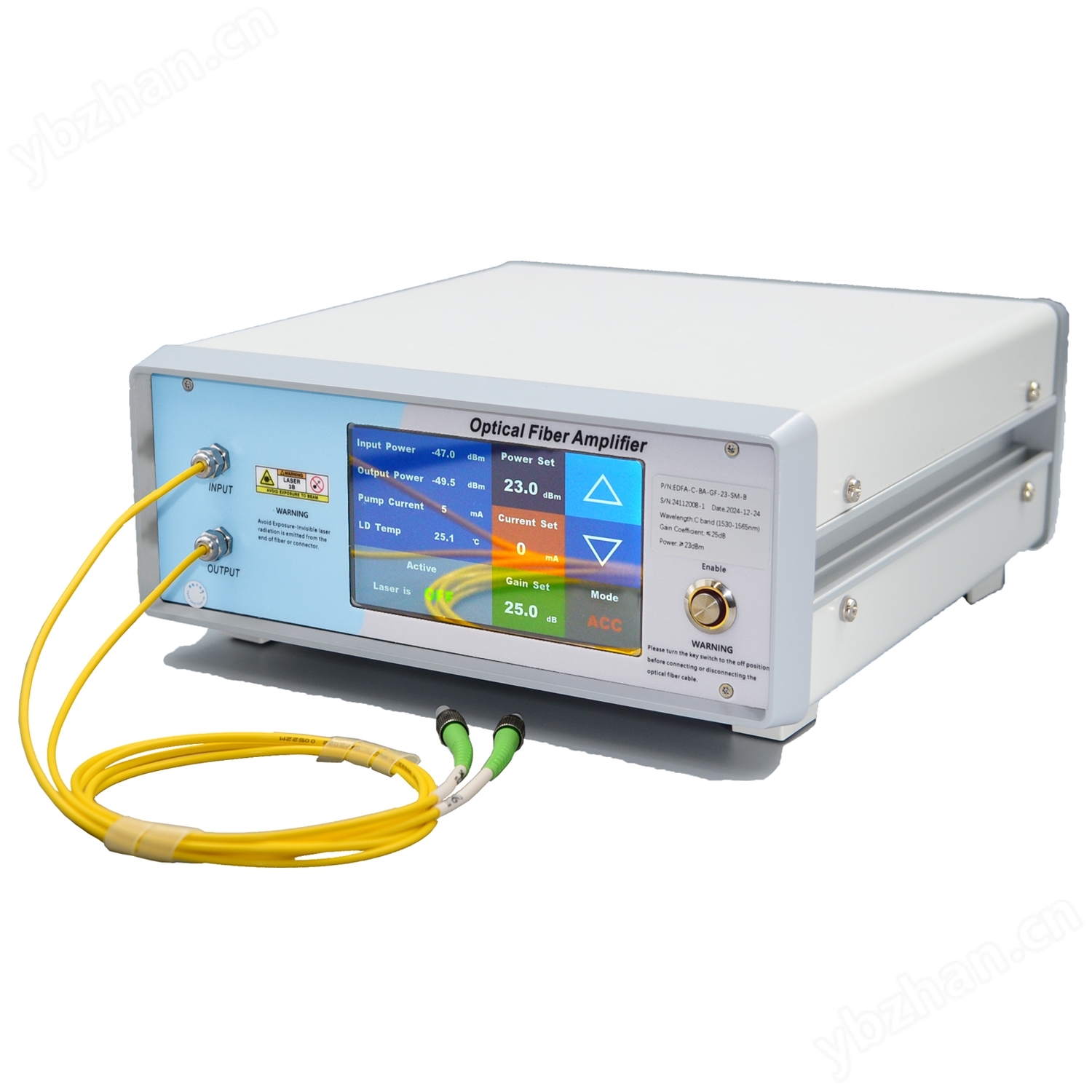

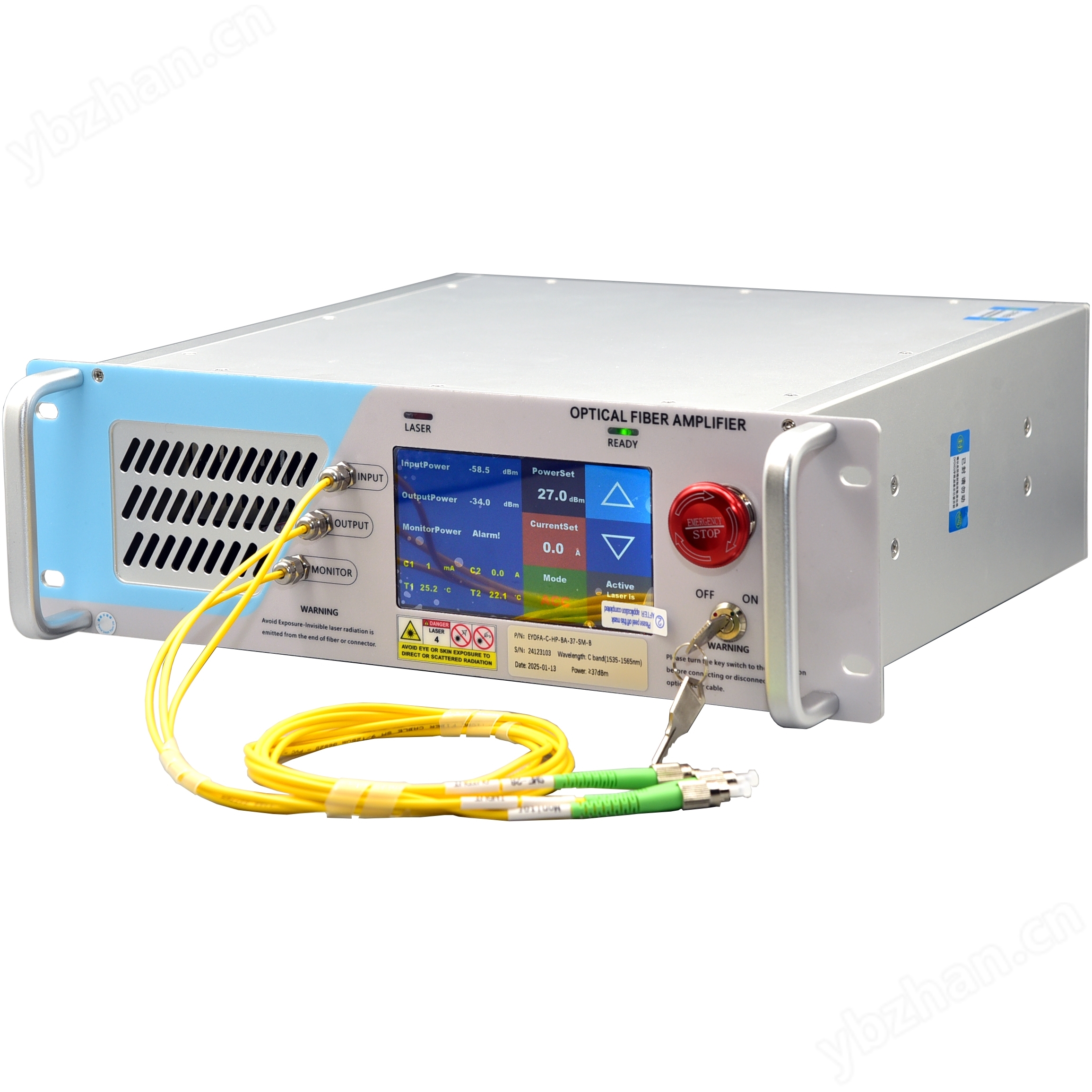

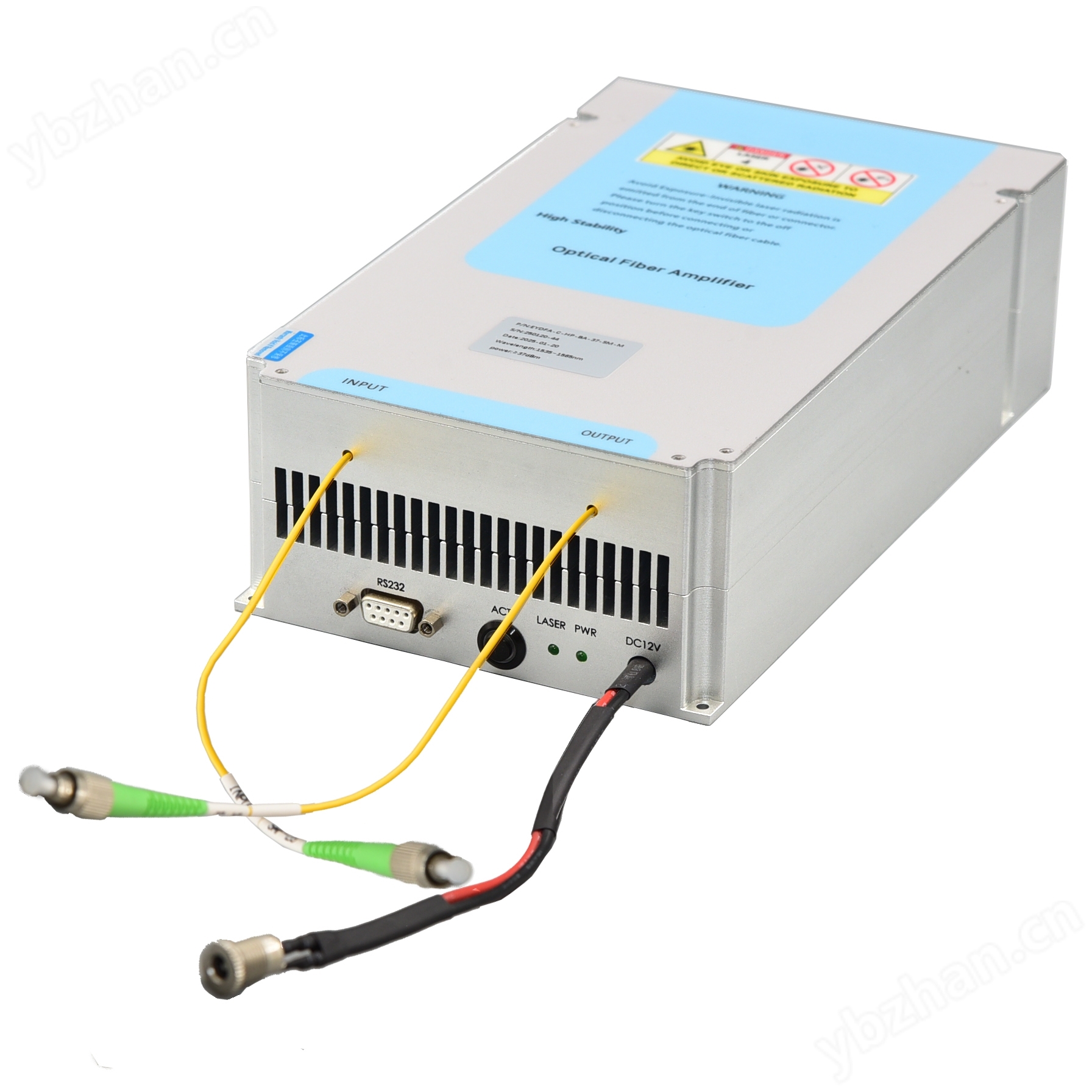

电气和环境参数 | 台式 | 模块 | ||
控制方式 | 触屏/RS232串口通信 | RS232串口通信 | ||
通信接口 | DB9 母口 | DB9 母口 | ||
供 电 | AC 100~240V , 30W | DC 12V, <60W | ||
光功率(dBm) | 20/23 | 25/26/27/30/33/37/40 | 20/23/25/26 | 27/30/33 |
尺寸或代码 | B2 | B3 | M27 | M70 |
工作温度湿度范围 | -5~+35°C；0~70% | |||
订购信息/型号 | |||||
TDFA | 工作波长 | 放大器类型 | 饱和输出功率(dBm) | 光纤类型 | 封装形式 |
1920= 1930~2010nm | BA=功率放大器 | 20/23/25/26/27/30/33/37/40 | SM=单模光纤 | M27/M70=模块 B2/B3=台式 | |
