光电开关QS18VN6R 抗冲击、耐振动的功能与应用概述：光电开关QS18VN6R这是一款非常常见和经典的圆柱形、直流供电、漫反射型光电传感器。是一款放大器内藏型的透过型光电传感器，通过检测物体对光束的遮挡或反射实现非接触式探测，适用于金属、非金属等各类反射光线的物体。其核心应用场景涵盖机械制造、纺织、食品、汽车工业等多个领域，例如用于计数机械臂运动次数、检测物体有无或位置。
光电开关QS18VN6R的核心特性技术优势
自诊断与智能化：具备稳定工作区指示功能，支持外同步控制端预检，可与计算机或PLC联动实现智能化检测。
抗干扰与适应性：对射型、反射式等类型均设计防相互干扰功能，安装便捷；在灰尘较多环境中，灵敏度提升50%以延长维护周期。
高速响应与高精度：响应速度可达0.1ms（对射型5ms/漫反射型3ms），每分钟支持30万次检测，可识别高速移动的微小物体。
核心摘要
类型： 漫反射式光电开关

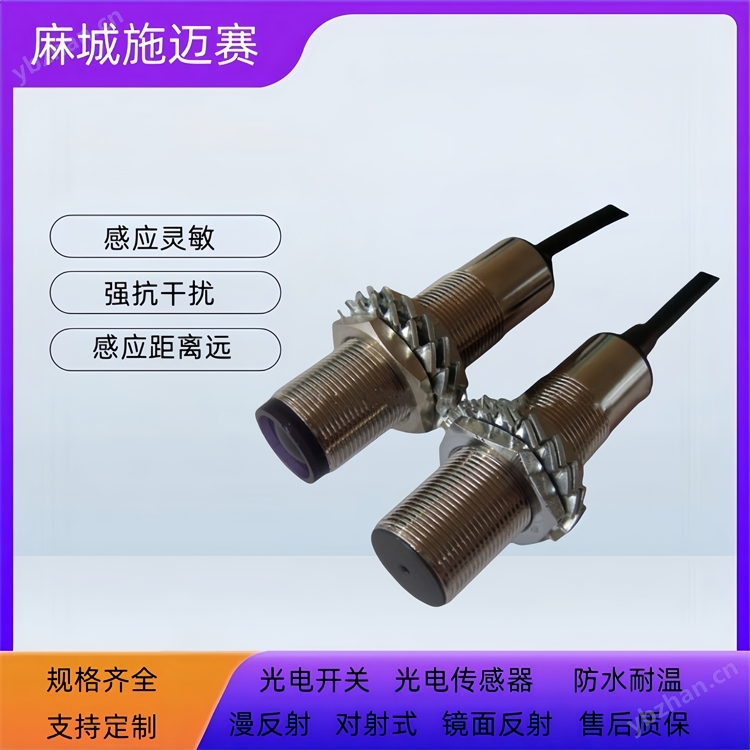

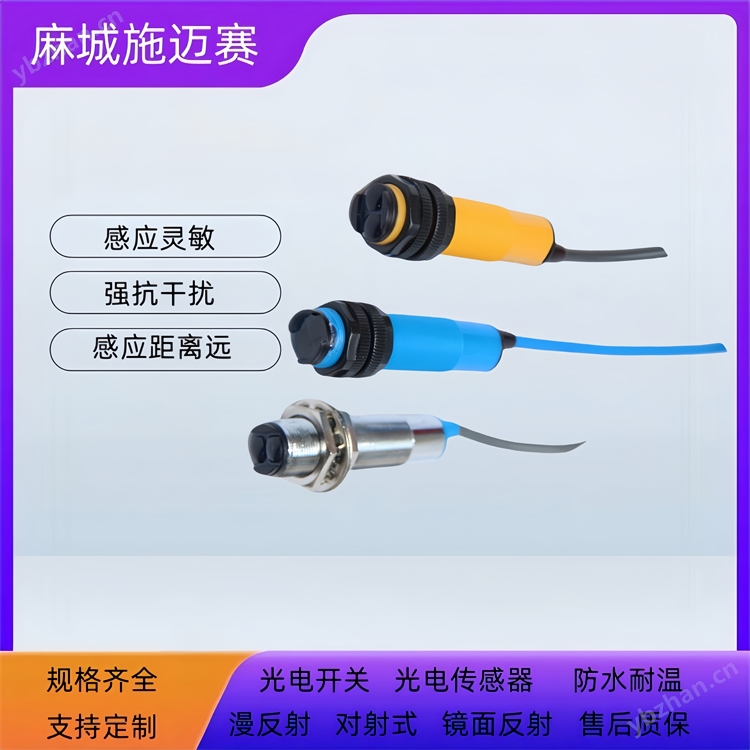

外形： M18 圆柱形螺纹
检测距离： 150mm (15厘米)
输出方式： NPN 常开 (NO)
电源： 10-30V DC
线制： 3线制 (棕色正极，蓝色负极，黑色输出信号线)
特点： 带红色LED状态指示灯，灵敏度可调
环境与结构特性
| 参数 | 规格 |
|---|---|
| 工作温度 | -20~+65℃（未结冰），保存温度-25~+70℃ |
| 防护等级 | IP65（IEC规格），适应粉尘、潮湿环境 |
| 材质与电源 | 外壳ABS，镜头丙烯酸；电源电压24~240V AC/DC，输出电流200mA（交流300mA） |
| 环境亮度限制 | 太阳光≤11,000 lux，日光灯≤3,000 lux |
光电开关QS18VN6R 抗冲击、耐振动
详细技术规格与解读
型号解析：
V： 可能是“Visible”或指代某种光学设计，但更关键的是后两位。
N： 代表输出晶体管类型为 NPN。
QS18： 系列号，通常指M18螺纹尺寸。
VN： 通常代表检测方式。
6： 通常指检测距离，这里是 150mm (6 x 25mm，是一种常见的编码方式)。
R： 代表输出状态为 常开 (Normally Open)。
电气特性：
工作电压： 10 - 30 V DC
输出电流： ≤ 200 mA (最大负载能力)
漏电流： < 10 μA (关闭状态下的微小电流)
电压降： < 1.5 V (导通时输出端与0V之间的压差)
响应时间： ≤ 1 ms (检测到物体到输出信号变化的延迟时间)
光学特性：
检测距离： 150 mm (0.15米)
光源： 红色可见光LED (通常是650nm波长，便于对准和调试)
光源类型： 调制脉冲光 (抗环境光干扰能力强)
盲区： 0 - 50mm (距离传感器太近的区域无法检测)
物理特性：
外壳材料： 通常为金属（如黄铜镀镍）或高强度塑料
螺纹尺寸： M18 x 1
防护等级： 通常为 IP67 (防尘，可短时间浸水)，非常适合工业环境。
连接方式： 2米电缆出线 (具体线长可能因批次而异)
环境特性：
工作温度： 通常为 -25°C 至 +70°C
接线方法 (非常重要！)
这是一款3线制NPN传感器，接线如下：
棕色线 (Brown)： 接电源正极 (+10V to +30V DC)
蓝色线 (Blue)： 接电源负极 (0V, GND)
黑色线 (Black)： 输出信号线 (Load Line)
NPN输出接线示例：
需要将负载（如PLC的输入点、继电器线圈、指示灯等）接在黑色信号线和电源正极之间。
当传感器检测到物体时，NPN晶体管导通，相当于黑色线连接到0V（蓝色线），从而形成一个回路，电流流过负载，使其工作。

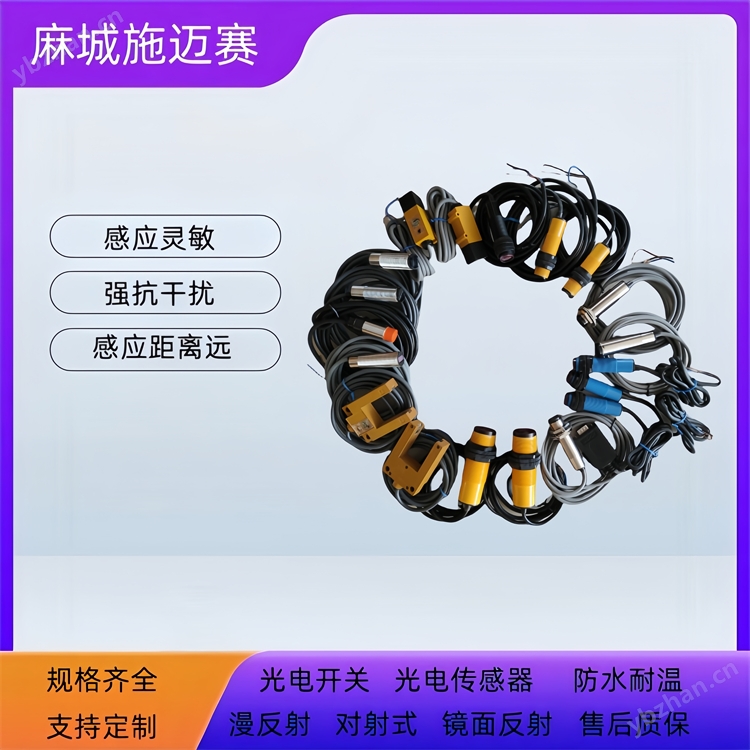

光电开关主要类型
对射型光电开关
由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。
特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

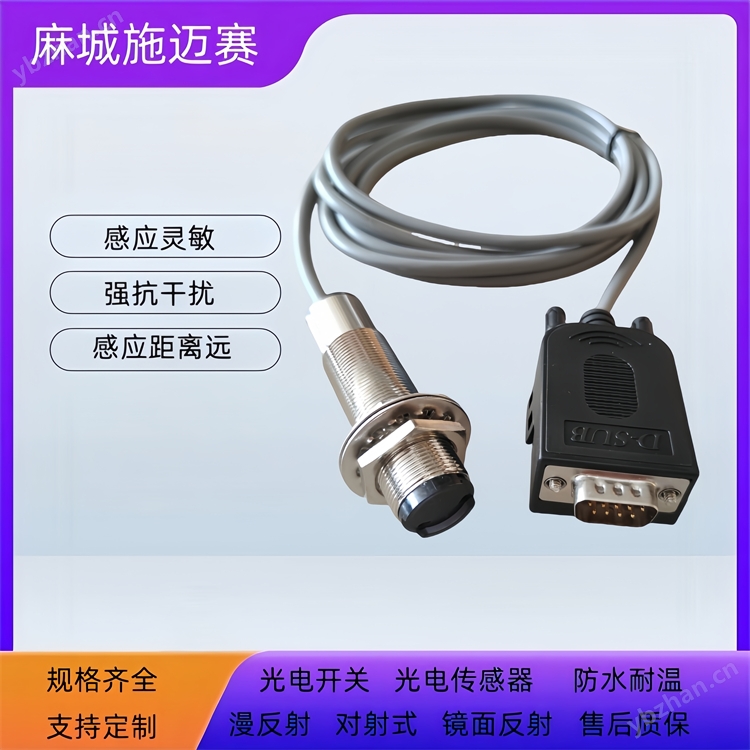

漫反射型光电开关
是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

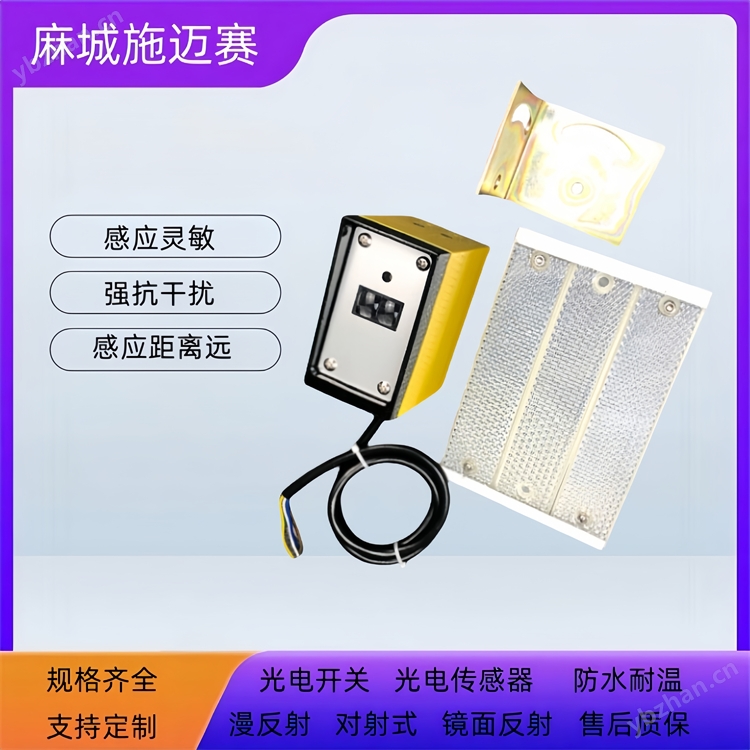

镜面反射型光电开关
由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

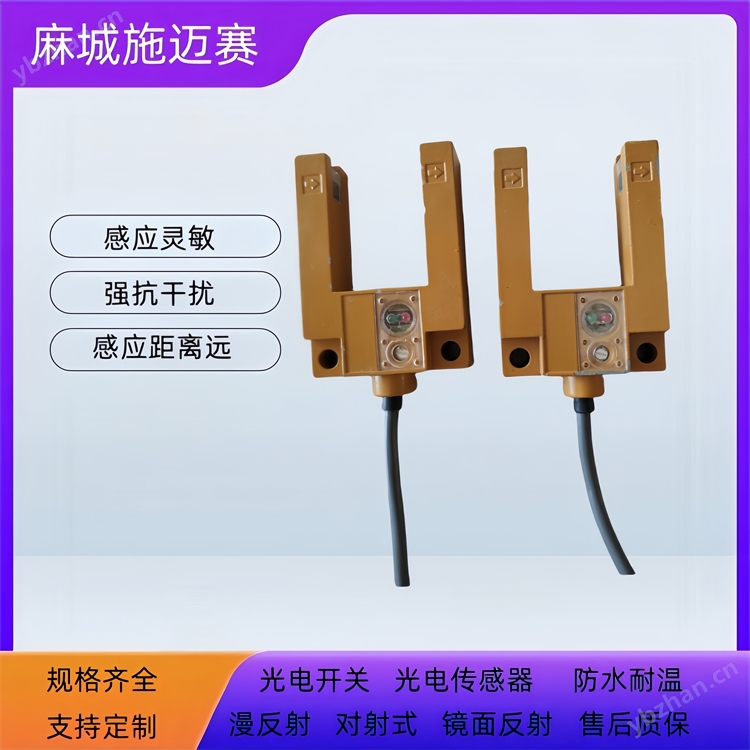

槽式光电开关
槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。
光纤式光电开关
光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。
应用场景
由于其坚固耐用和易于安装的特点，QS18VN6R广泛应用于工业自动化和控制领域：
物体检测： 检测生产线上的产品有无。
计数： 对通过的物品进行计数。
位置检测： 检测机械臂、滑块等是否到达指定位置。
液位检测： 检测透明容器内的液位高度（需要液体能反射光线）。
门禁和安全： 检测门或保护罩是否关闭。
光电开关QS18VN6R性能稳定、响应速度快、抗冲击、耐振动
技术参数与选型要点关键参数
检测方式：透过型（对射型），标准检测体为白色A4纸（深色物体需特殊定制）。
输出类型：支持三线NPN/PNP（常开/常闭）、四线NPN/PNP、AC/DC二线等多种模式，适配不同控制系统。
检测距离：根据型号差异覆盖3mm~100m，具体需参考产品规格书。
选型注意事项负载类型：若驱动感性负载（如电机、灯具），需通过交流继电器转换以避免瞬态冲击损坏。
安装环境：避免光轴正对阳光等强光源；对射型最小检测宽度为透镜直径的80%。
透镜维护：仅可用擦镜纸清洁，禁用化学品擦拭，防止损坏丙烯酸镜头。
使用注意事项
干扰： 避免强光（如日光、卤素灯）直射接收头，可能会干扰其正常工作。
物体特性： 检测透明物体、镜面或黑色物体时，性能会下降，可能需要选用特定型号（如偏振镜功能型用于检测透明物体，或背景抑制型用于检测黑色物体）。
安装： 确保传感器与被检测物件的轴线尽量垂直，以获得最远的检测距离和稳定的性能。
负载匹配： 确保负载（如PLC输入阻抗）与传感器的输出能力匹配，不要超过200mA的最大电流。
使用与维护建议
接线检查：通电前确认接线正确及电压匹配（额定电压1030V DC或90250V AC）。
灵敏度调节：针对不同反射率物体（如黑色、红色），需在订购时明确需求以匹配参数。
长期稳定性：产品采用SMT工艺制造并经老化测试，正常使用下寿命较长，建议定期检查透镜清洁度及电缆连接。
