光电开关XDT-LHF-E19PXJ;DC24V,200MA是一种利用光学原理进行非接触式检测的设备，广泛应用于工业自动化控制系统中。它通过感知目标物体的存在或位置变化，输出相应的电信号以实现对目标的检测和控制。是一款适用于工业自动化的非接触式传感器，具备高可靠性、宽温工作能力和防水特性，DC24V供电时输出电流200mA，可满足恶劣环境下的物体检测需求。 本文将详细介绍光电式接近开关的工作原理及其相关知识点。
工作原理
光电式接近开关主要由发光器件（如红外LED）、光接收器件（如光敏二极管或光敏三极管）以及信号处理电路组成。其工作原理基于光的发射、传输和接收过程。
发光器件：当接近开关处于工作状态时，发光器件会发出一定频率的光线（通常为红外线）。这些光线在空间中形成一个检测区域。
光传输：发出的光线在遇到目标物体时会被反射回来。目标物体的材质、颜色和表面状态等因素会影响光线的反射效率和方向。
光接收器件：反射回来的光线被光接收器件接收并转换为电信号。这个电信号的强度与反射光线的强弱成正比。
信号处理：信号处理电路对接收到的电信号进行处理和放大，然后将其与预设的阈值进行比较。如果电信号超过阈值，则输出一个高电平或低电平的触发信号，表示目标物体已被检测到；反之，则不输出触发信号。
主要特点
非接触式检测：光电式接近开关无需与目标物体直接接触即可进行检测，避免了因摩擦和磨损导致的故障和误差。
高精度和高灵敏度：通过优化发光器件和光接收器件的性能以及调整信号处理电路的参数，可以实现高精度和高灵敏度的检测。
适应性强：可以适用于不同颜色、材质和形状的目标物体的检测需求。同时，还可以根据实际需求调整检测距离和灵敏度等参数。
可靠性高：由于采用无触点设计，光电式接近开关具有较长的使用寿命和较高的可靠性。
易于安装和维护：光电式接近开关通常采用紧凑型设计，便于安装和调试。同时，由于其结构简单且不易受外界环境干扰，因此维护成本较低。
光电开关XDT-LHF-E19PXJ;DC24V,200MA产品特点:
1、放大电路一体式设计,
2、内部元件全部采用件,
3、高可在150℃的恶劣环境中应用,
4、使用寿命长、高可靠性,
5、浪涌,过载,逆极性保护功能,
6、防水等级:IP67,可在水中应用
7、安装方式:埋入式,非埋入式,
8、检测距离:2m,4mm,
9、输出方式:NPN/PNPNO/NC,
10、电源电压:10-30VDC,
11、外形规格:M30*1*51mm,
12、环境温度:-25… 150℃
13、外壳材料:镍铜合金
14、连接方式:2m硅胶电缆
型号解析
通常，国产传感器的型号遵循一定的命名规则，我们可以将其拆解：
XDT： 很可能是品牌或系列代码。很多国产传感器厂商使用自己的品牌缩写。
LHF： 这通常指 “透镜式” ，表明这是一款通过透镜来汇聚光线的光电开关，属于漫反射型。
E19： 指传感器的外形尺寸和外壳类型。E19是一种非常常见的圆柱形螺纹外壳，其螺纹尺寸通常为 M18（直径约18mm）。
P： 通常代表 “PNP” 型输出。这是最关键的特性之一，意味着输出信号为高电平。
XJ： 这个后缀组合可能有多种含义，常见的有：
J 可能代表带有控制输出延时/开启/关闭的功能。
X 可能代表一些特殊功能，如抗干扰能力强、或特定检测模式。
具体需要查阅该品牌的具体手册，但核心功能由前面的字母定义。
技术参数总结
| 参数项目 | 参数值 | 说明 |
|---|---|---|
| 传感器类型 | 光电式接近开关 | 利用光学原理进行检测 |
| 检测方式 | 漫反射型 | 发射器和接收器在同一壳体内部。检测物体时，光线由物体表面反射回接收器。 |
| 供电电压 | DC 24V | 需要直流24伏电源供电。 |
| 电流消耗 | ≤ 200mA | 传感器自身工作很大消耗的电流。 |
| 输出类型 | PNP | 当检测到物体时，信号输出线会输出一个与电源正极（+24V）相同的高电平信号。 |
| 输出电流 | （需查手册，通常为100-300mA） | 输出端能驱动的很大负载电流。 |
| 外壳规格 | M18 | 安装螺纹为公制M18 x 1mm。 |
| 检测距离 | （需查手册，常见为0.1-5米不等） | 漫反射型的检测距离因型号而异，需要查阅具体规格书。E19系列的典型距离可能在几十厘米到几米。 |
| 连接方式 | （通常为3线制） | 3根线：棕色线（+24V），蓝色线（0V/GND），黑色线（信号输出）。 |
核心参数与特点
| 类别 | 具体参数 |
|---|---|
| 供电与输出 | 电源电压：10-30VDC（支持DC24V）1；输出方式：NPN/PNP NO/NC1；输出电流：200mA2 |
| 环境适应性 | 工作温度：-25℃~150℃1；防水等级：IP67（可在水中应用）1；外壳材料：镍铜合金1 |
| 检测性能 | 检测距离：2m或4mm（可选）1；响应时间：漫反射型3ms/对射型5ms3；感应方式：红外感应3 |
| 安装与保护 | 安装方式：埋入式/非埋入式1；保护功能：浪涌、过载、逆极性保护1；连接方式：2m硅胶电缆1 |

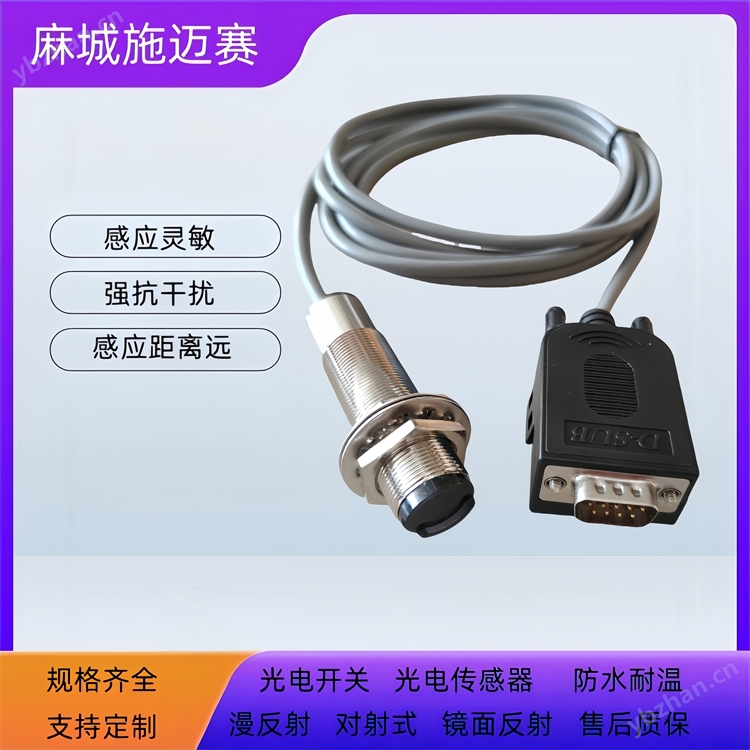

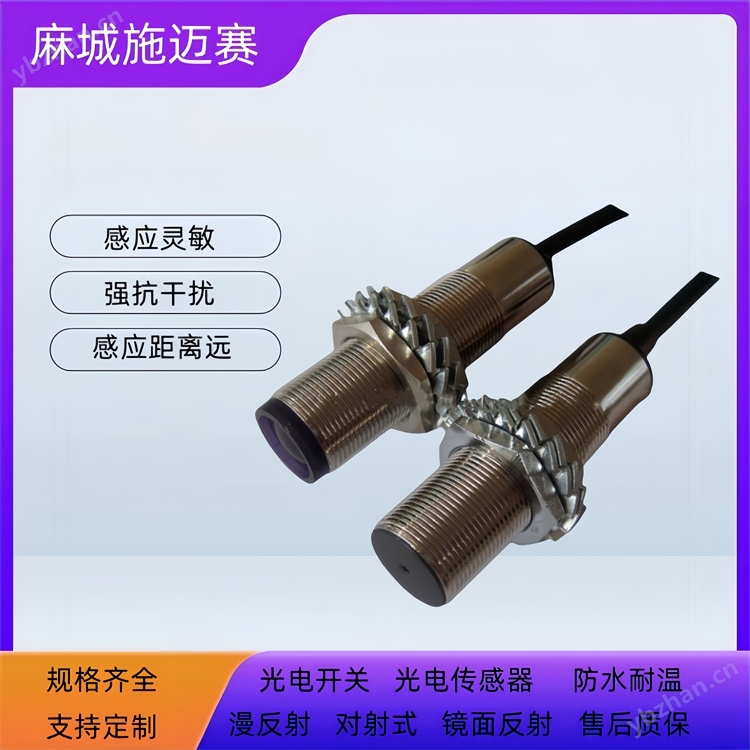

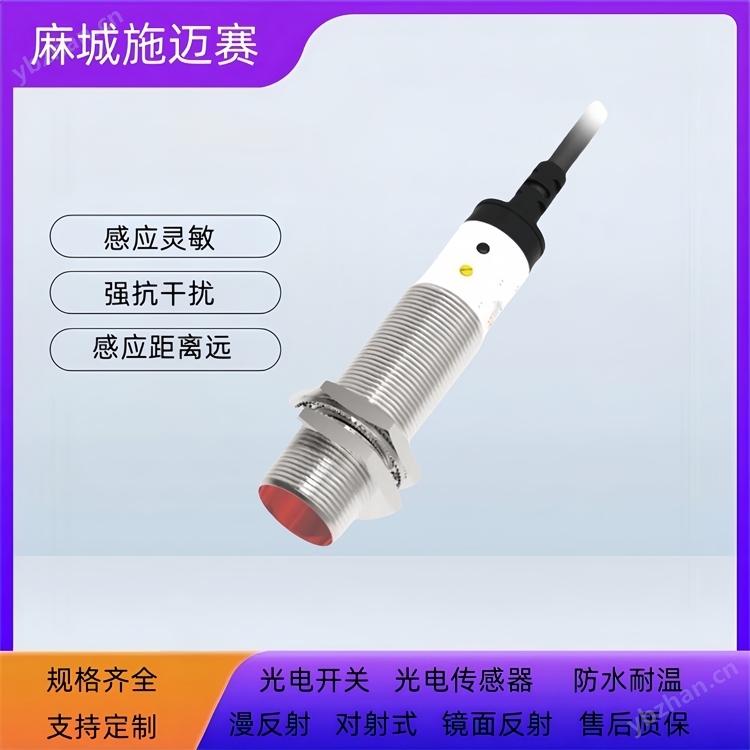

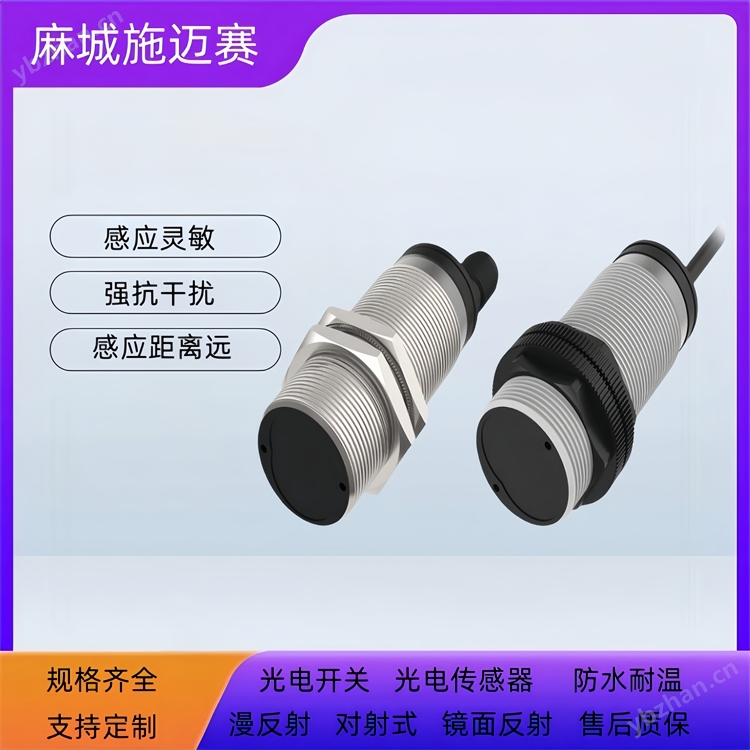

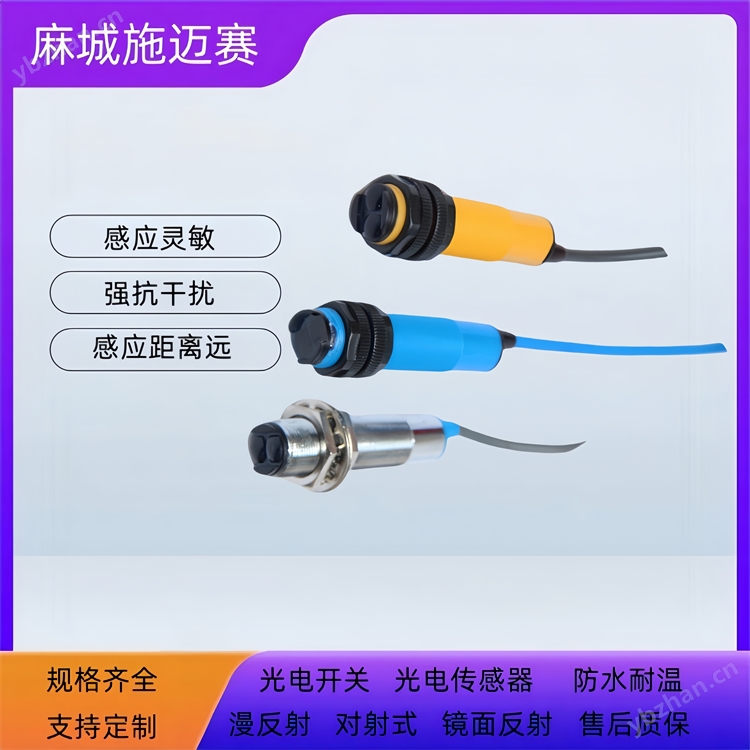

光电式接近开关XDT-LHF-E19PXJ;DC24V,200MA
核心概念解释
PNP 输出 (Sourcing)
可以理解为：传感器内部有一个“开关”连接在电源正极（+24V）和信号输出线之间。
未检测到物体： 输出线断开（无电压）。
检测到物体： 输出线连接到+24V，输出高电平。
这是亚洲和欧洲地区常用的输出形式。
NPN 输出 (Sinking)
作为对比：传感器内部的“开关”连接在信号输出线和电源负极（0V）之间。
未检测到物体： 输出线断开。
检测到物体： 输出线连接到0V，输出低电平。
在北美和日本更常见。
如何接线？
一个3线制PNP型传感器的接线方法如下：
棕色线 (Brown)： 接直流电源的 正极 (+24V)
蓝色线 (Blue)： 接直流电源的 负极 (0V / GND)
黑色线 (Black)： 信号输出线，接到您的控制器（如PLC、继电器）的输入点上。
重要提示： 在接线前，请务必查阅该型号的数据手册，以确认接线颜色定义、检测距离、输出电流等详细参数，因为不同厂商的线色定义可能有微小差异。
应用场景
这种类型的传感器广泛应用于自动化领域，用于：
检测物体有无（例如在传送带上）
计数
定位
液位检测（透明液体除外）
光电式接近开关广泛应用于工业自动化领域中的物料检测、定位控制、计数统计等方面。例如，在自动化量产线上，可以利用光电式接近开关来检测工件的到位情况、实现自动分拣和输送等功能；在机器人领域中，则可以用于实现机器人的定位和运动控制等功能。
注意事项
在使用光电式接近开关时，需要注意以下几点事项以确保其正常工作：
避免将传感器安装在直射阳光或强光源附近，以免产生误动作。
确保目标物体在传感器的有效检测范围内，并且其表面状态符合传感器的要求。
在安装和使用过程中要注意保持传感器的清洁和干燥，避免灰尘和水汽等污染物进入传感器内部导致故障。
根据实际需求选择合适的传感器型号和规格，并正确连接电源线和信号线以确保其正常工作。
