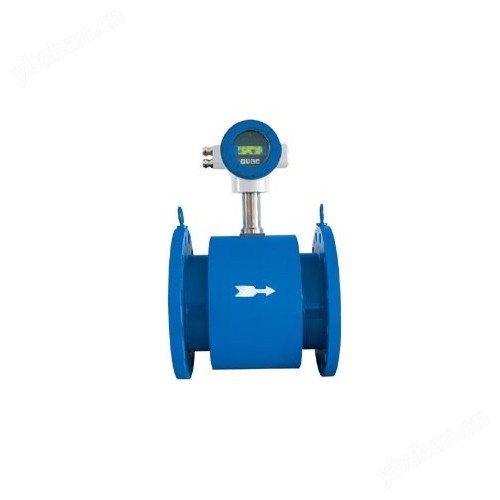

FC-LDE卫生型电磁流量计
一体型：现场环境较好的前提下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同地点，一般出现以下情况时选用分离型。
FC-LDE卫生型电磁流量计的选择：
一体型：现场环境较好的前提下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同地点，一般出现以下情况时选用分离型。
环境温度或流量计转换器表面受辐射超过60℃。
管道震动较大的场合。
会对转换器的铝壳严重腐蚀的场合。
现场湿度较大或有腐蚀性气体的场合。
流量计装在高空或井下调试不方便的场合。
订货时应注名传感器和装转换器分离距离，一般不能超过100m，转换器为墙挂安装。
电极、接地环材料的选择：
应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验
安装地点的选择：
为了使流量计工作可靠稳定，在选择安装地点时应注意以下几方面的要求：
尽量避开铁磁性物体及具有强电磁场的设备（如大电机，大变压器等），以免受磁场影响传感器。
应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
选择便于维修，活动方便的地方。
流量计应安装在水泵后端，决不能在抽吸侧安装，阀门应安装在流量计下游侧。
安装要求，为了正确地测量，在选择管道上位置时应注意以下几点要求：
1：传感器即可在垂直管道上安装，也可以在水平或者倾斜管道上安装，也可在水平或者倾斜管道上安装，但要求二电极的中心连线处于水平状态。
2：介质在安装位置应该保证满管流动，避免不满管及气体 附着在电极上
3：对于液固两相流体，最好采 用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
4：流量计安装位置介质不满管时，可采取抬高流量管后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计
FC-LDE卫生型电磁流量计 产品选型
代号 | 通径 | 流量范围㎡/h | ||||||
LUG-25 | DN25 | 1~10(液体) | 25~60（气体） | 蒸汽流量请查看说明书，DN300以上推荐使用插入式涡街流量计 | ||||
LUG-32 | DN32 | 1.5~18(液体) | 15~150（气体） | |||||
LUG-40 | DN40 | 2.2~27(液体) | 22.6~150（气体） | |||||
LUG-50 | DN50 | 4~55(液体) | 35~350（气体） | |||||
LUG-80 | DN80 | 9~135(液体) | 90~900（气体） | |||||
LUG-100 | DN100 | 14~200(液体) | 140~1400（气体） | |||||
LUG-150 | DN150 | 32~480(液体) | 300~3000（气体） | |||||
LUG-200 | DN200 | 56~800(液体) | 550~5500（气体） | |||||
代号 | 功能1 | |||||||
N | 无温压补偿 | |||||||
Y | 有温压补偿 | |||||||
代号 | 输出型号 | |||||||
F1 | 4-20mA输出（二线制） | |||||||
F2 | 4-20mA输出（三线制） | |||||||
F3 | RS485通讯接口 | |||||||
代号 | 被测介质 | |||||||
J1 | 液体 | |||||||
J2 | 气体 | |||||||
J3 | 蒸汽 | |||||||
代号 | 连接方式 | |||||||
L1 | 法兰卡装式 | |||||||
L2 | 法兰连接式 | |||||||
代号 | 功能2 | |||||||
E1 | 1.0级 | |||||||
E2 | 1.5级 | |||||||
T1 | 常温 | |||||||
T2 | 高温 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 内部3.6V供电 | |||||||
D2 | DC24V供电 | |||||||
B1 | 不锈钢 | |||||||
B2 | 碳钢 | |||||||
