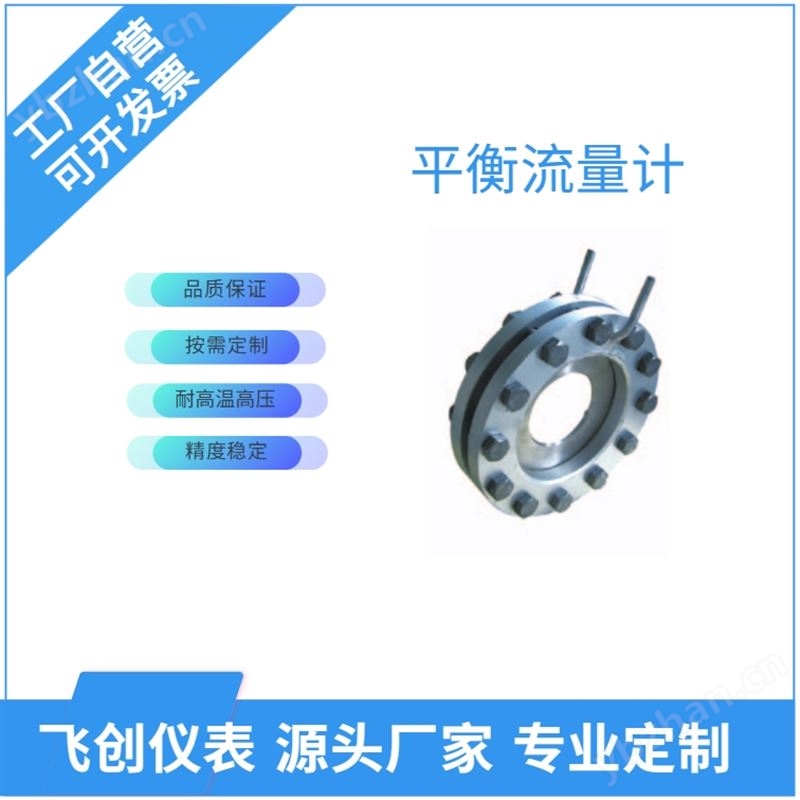

FC-PH平衡流量计对传统节流装置进行了极大的改进，具有平衡整流的显著特征。传统节流装置只有一个流通孔径，节流后使流体失去了理想状态；而平衡流量计有多个函数孔径，能最大限度地把流场平衡整流成理想流体，从而将差压式流量计的优势发挥的淋漓l尽致。平衡流量计几乎适用于所有流体测量，是流体测量技术的一场革命，目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
产品原理
平衡流量计是一种革命性的差压式流量仪表，其工作原理与其他差压式流量计一样，都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比；用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。
FC-PH平衡流量计的特点
1、测量精度是标准孔板的5～10倍
2、流动噪声是标准孔板的1/15
3、永l久压力损失是标准孔板的1/3
4、压力恢复比标准孔板快2倍
5、最小直管段可以小于0.5D
产品选型：
PH- | 平衡流量计 | |||||
公程通径 | -XXX | 100表示DN100 | ||||
安装形式 | pp | 管道式 | ||||
HF | 对夹式 | |||||
FW | 焊接式 | |||||
DF | 双法兰式 | |||||
SP | 方管式 | |||||
公称压力 | A | 0~0.6MPA | ||||
B | 0~1.0MPA | |||||
C | 0~1.6MPA | |||||
D | 0~2.5MPA | |||||
E | 0~4.0MPA | |||||
F | 0~6.4MPA | |||||
G | 0~10MPA | |||||
H | 0~16MPA | |||||
J | 0~40MPA | |||||
管道材质 | 0 | 碳钢 | ||||
1 | 304不锈钢 | |||||
2 | 12CrMOV | |||||
3 | 其它 | |||||
输入信号 | A | 无输出 | ||||
B | 4~20MA | |||||
C | RS485 MODBUS | |||||
