A、 产品描述:

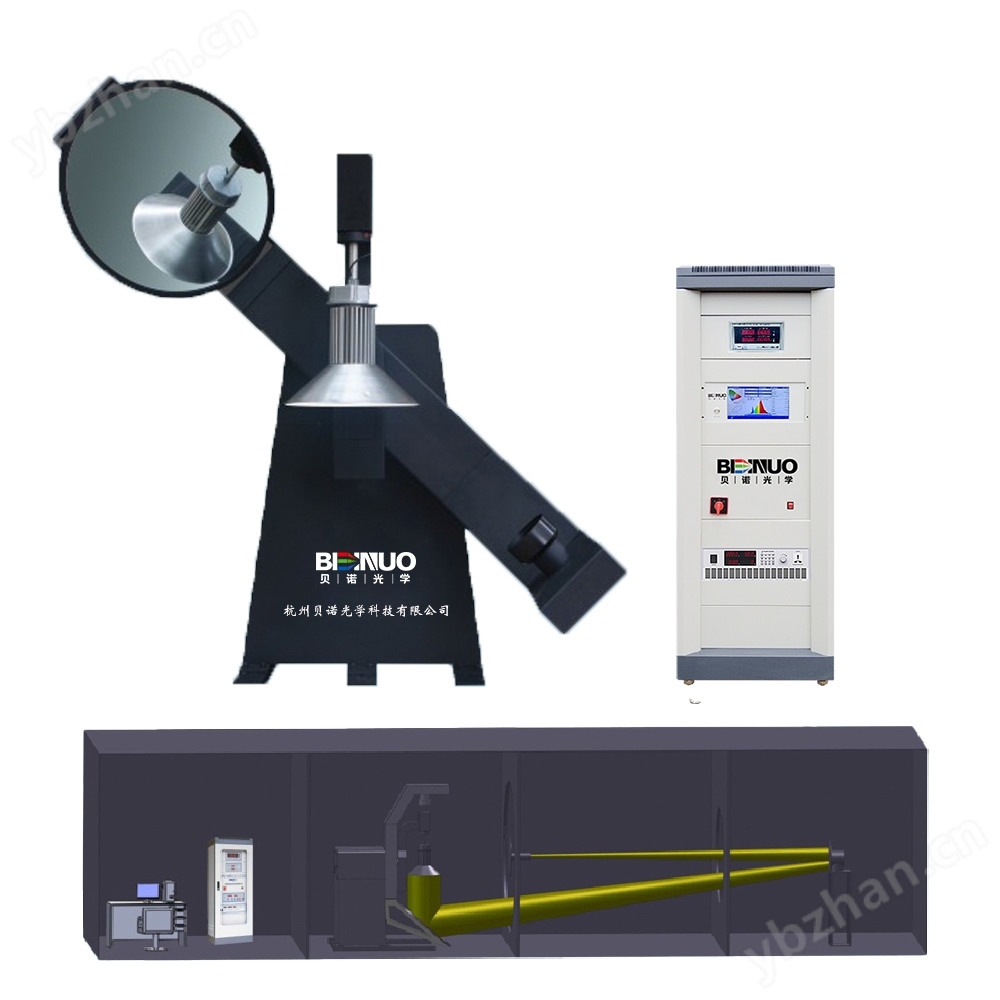

该仪器通过围绕测试灯具中心作圆周运动的反射镜,将灯具各个方向的光强信号反射到固定的光度探测器上，实现不同平面上的光强分布曲线的测量。该仪器满足LM79-08、英国EST、欧洲ERP对定向灯的光分布性能测试要求，同时该分布光度计的设计结构也是CIE70号文件所推荐的。用于测量投光灯具、道路照明灯具、室内照明灯具的空间光强分布及各种光度参数。
可测量灯具的空间光强分布曲线、、空间等光强曲线、任意截面上的光强分布曲线（可分别用直角坐标或极坐标系显示）、平面等照度分布曲线、亮度限制曲线、利用系数曲线灯具效率、眩光等级、有效发光角、上射光通比、下射光通比、灯具的总光通量、有效光通量，以及电参数（功率、功率因数、电压、电流）等。测试数据可以IES等多种格式存储,用于照明设计和反射器的改进设计。
B、主要参考标准：
LM-79-2008 固态照明产品的电气和光度测量认定方法;
GB/T9468-2008 灯具分布光度测量的一般要求;
LB/T 001-2008 整体式LED 路灯的测量方法;
GB/T 24824-2009 普通照明用LED模块测量方法;
GB/T7002-2008 投光照明灯具光度测试 ;
CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987 The measurement of absolute luminous intensity distributions；
CIE 121-1996 The photometry of goniophotometer of luminaries；
CIE 84 Measurement of luminous flux；
IESNA LM-75 Goniophotometer Types and Photometric Coordinates；
C、主要技术特性
l 转台参数：
1、反射镜可绕被测灯具360度转动，被测灯具自身可旋转360度。
2、采用贵金属光纤点刷技术的高级换向器，实现不间断连续测量，不会绕线，智能启动和停止，转动平稳，低噪声
3、被测灯具测量位置与实际使用状态一致，蚵具工作状态不变
4、激光十字线瞄准装置、方便，准确地安装测试灯具的位置
5、角度精度：0.1度，角度分辨率：0.01度。
6、测量方式：c-γ坐标系，灯头可朝上或朝下测试。
7、连续旋转导电环：6路×10A，可连续旋转测量，不会引起电线缠绕。
8、测试灯具的规格：
1）功率：500VA（依据外部电源）
2）重量：50Kg
3）灯具尺寸：方形灯：1000mm×900mm；长条灯：1000mm
l 光度参数：
1、高精度恒温探头（恒温点25±1度，恒温精度±0.1度）；
2、V(λ)修正精度：CIE标准级（f1’ <0.03）;
3、照度测量范围：0.001 lx 至200 klx , 5档自动量程;
4、测试距离：2米到30米；
5、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；
6、光度探头连接线长度：30米（特殊要求可加长）；
l 丰富的软件功能
1、控制旋转台旋转，采集灯具的光强分布数据，计算灯具的光度数据及坐标系的转换；
2、包括空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。
3、 导出符合国际标准的灯具文件，可直接的导入照明设计软件，格式说明如下：
*.IES IESNA 北美标准格式,包括95版和2002版;
*.LDT EULUMDAT德国标准（欧洲）格试文件；
*.CIE CIE国际照明委员会标准格式；
4、根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。
l 实验室要求
1、测试距离：探测器到旋转台旋转中心的距离，根据被测灯具的出光口尺寸和出光角度选择适合的测试距离。根据CIE推荐要求，一般测试距离要求大于出口尺寸的10倍以上，对于出光角度较小的灯具要在20倍以上。对于角度较大，尺寸也较大的灯，如1.2米直管日光灯等，应不小于5倍以上。
2、暗室尺寸：最小要求4米（宽）×3.5米（高）×15米（长，测试距离+2米）；
3、灯具旋转台和光度探头之间应放置多个光栏隔板，用于阻挡杂散光（根据暗室的尺寸可提供暗室及隔板示意图）；
4、整个暗室的墙壁、天花板和地板、中间的光栏隔板都喷涂亚光漆，反射率越低越好；
5、控制室不需要涂黑，用于放置控制机柜及电脑等，控制室和暗室之间留一道门和一个小窗，便于操作和观察。
