SF6 环境监测报警装置（LE-Mi2000）
SF6 环境监测报警装置根据《DL408-1991 电业安全工作规程（发电厂和变电所电气部分）》第八章、《DLT 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》第4章要求和《JBT 10893-2008 高压组合电器配电室六氟化硫环境监测系统》要求，其中在《电业安全工作规程》（发电厂和变电站部分）中特别规定，装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm，除须装设强力通风装置外还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等。
SF6环境监测报警装置（LE-Mi2000)又名SF6泄漏监测报警系统、SF6气体在线泄漏监测报警装置、SF6气体定量监测报警系统、SF6浓度监测仪、SF6气体泄漏监测装置，SF6在线检测报警仪、SF6定量监测报警装置，SF6浓度在线监测报警装置等。
产品概述
SF6环境监测报警装置是专门针对电力系统中各种电压等级的SF6开关站而设计。是一款集开关站室内环境SF6浓度和氧气含量监控功能于一身的综合监控报警系统，系统有温、湿度在线监测以及风机联动控制功能。
系统既可现场就地监控，又可在主控室计算机上同步动态监控；也支持与现场远动装置以硬接点的形式实现调度中心的远程告警。并面对SF6开关站通盘设计，并可兼容SF6气体密度在线监测、SF6气体微水在线监测的接入功能。
该系统是专门针对电力系统中10kV、35kV、110kV、220kV、500kV、750kV等不同电压等级的高压GIS组合电器设备开关室以及SVG环网柜开关室和应用有SF6气体工作的场所。该系统具有在线实时监测环境中SF6气体浓度和氧气含量以及温、湿度的综合性监控报警系统，具有风机联动控制和监测数据上传至监控中心总平台功能。以保护现场巡检工作人员人身安全以及保障SF6电气设备安全运行。

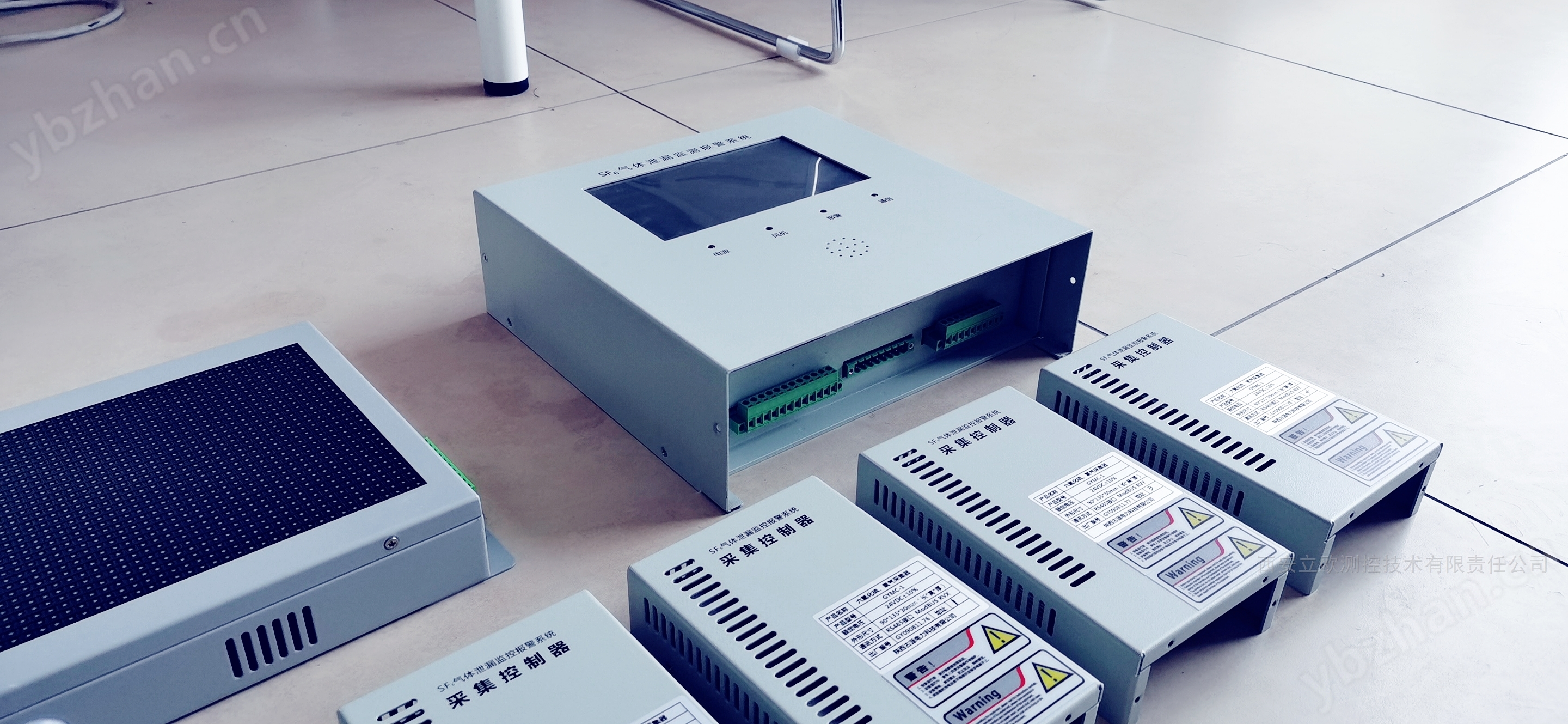

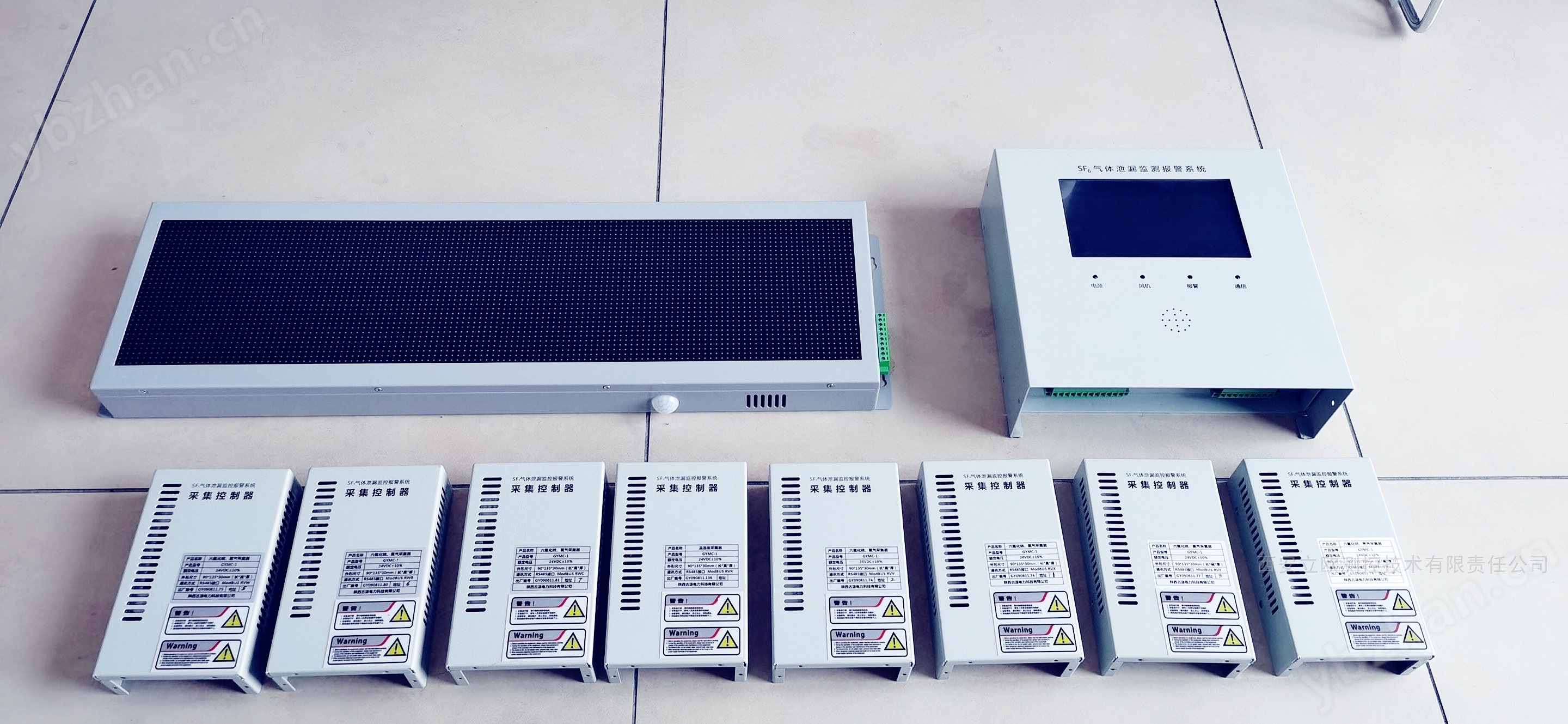

整套系统由触控液晶屏监测主机、SF6气体和氧气监测单元模块、温湿度监测单元模块，人体红外语音感应器和声光报警装置以及风机联动控制器等组成，系统能自动记录各种报警数据与实时在线监测数据，并提供了与远端通信装置的接口，实现遥控、遥测、遥信，按照设定的方式控制风机、空调、门禁等装置；并可将所有监测数据上传至监控总平台服务器。
SF6泄漏检测原理：SF6气体泄漏监测采用非分光散红外光谱吸收（NDIR）检测技术，与其他检测技术相比，运用的，其检测精度高，稳定可靠、监测范围广，且不受环境温湿度等条件限制。
主要功能
L：365天24小时实时在线监测开关室环境中SF6浓度和氧气含量，监测主机动态显示环境中各个监测单元的SF6浓度含量值和氧气含量值和温度、湿度当前状态值。
L：365天24小时实时在线监测开关室环境中当前温度和湿度，监测主机动态显示环境中各个温度、湿度当前状态值。
L：告警输出：当SF6气体或氧气含量达到告警浓度时，声光告警装按将按系统设定的报警门限，发出声光、语音报警，并通过软件规约或干接点通知远端监控中心，同时按设定的方式自动启动风机。
L：系统各告警门限值可按要求在触控液晶监测主机上进行设定，并可将其监测数据上传至后台监控计算机上进行显示或在后台监控计算机上设置各种参数等。
L：红外感应与语音报警和提示：如有工作人员接近开关时室，操作控制屏内人体红外感应被触发，操作控制屏将启动语音提示，提示工作人员当前室内是否有SF6泄漏超标和氧气浓度状态。
L：风机控制：风机有定时启动、告警启动与强制启动三种方式；系统内有8个时段定时启动功能，可根据用户的要求设定0～8次定时启动、每次启动的具体时间可自行设定；当SF6或氧气浓度达到告警浓度时，系统自动启动风机进行通风；监测主机界面触控显示屏上有风机自动与手动切换图标，可以用来切换强制风机启停和自动风机功能。实时检测到SF6浓度超标≥1000ppm或缺氧低于19.6%时，通风启/停时间可灵活设置，满足用户的各种排风需求。
产品应用
产品特点
L：RS485(MODBUS)总线技术：抗干扰性强，杜绝网络瘫痪与数据紊乱的现象，组网方式灵活，现场布线更为方便简洁。
L：全天候在线监测：全天候在线监测和控制功能保证维护工作的安全。
L：多主通信方式：个别监测单元出现故障时，不影响其他设备以及整个系统正常运行。
L：液晶中文显示：10.4寸NEC触控液晶彩色屏显示，分辨率高，界面浏览舒适。
L：数据长期存储：历史监测数据存储空间大，用户不进行删除即使系统掉电后10年数据不丢失。
L：扩充灵活：用户开关机组增加后，可以方便地扩充监测器、节约扩充成本。
L：屏幕保护：屏幕自动保护功能，环保节能，大大提高了主机使用寿命。
L：上位软件驱动：上位计算机软件支持，实现监测数据的导入、管理、分析和打印；并自动备份，方便日后进一步管理与趋势分析。
L：历史数据查询：可分别在主机菜单或主控室计算机中对任意时间段的历史监测数据进行查询和管理。
L：SF6气体检测报警系统是一个综合在线监测系统，面对SF6开关站通盘设计，可兼容SF6气体密度微水在线监测的接入功能。
L：特殊环境应用：适应高原和寒冷环境下的应用。
技术参数
SF6浓度在线监测系统（LE-Mi2000)能定量监测SF6气体泄漏量、采用非分光性红外光谱吸收（ NDIR）传感器，其精度可达到25ppm，系统的详细技术参数如下：
1.SF6和氧量检测指标 | |||||
1.1 | SF6测量范围 | 1～3000ppmv | 检测精度＜5%FS | ||
1.2 | SF6超限报警点 | 1000ppmv | 可100～1000之间设置 | ||
1.3 | 氧气测量范围 | 1～25% | 检测精度＜1 %FS | ||
1.4 | 缺氧报警点 | 18.0% | 可15.0-18.5%定义 | ||
1.5 | 风机启动点 | 19.6% | 可由用户设置 | ||
1.6 | 告警响应速度 | 优先中断，响应速度≤50ms | |||
1.7 | 报警继电器容量 | 220V AC/7A | 远动告警硬接点 | ||
2.温湿度检测指标 | |||||
2.1 | 温度检测范围 | -30～+70℃ | 检测精度±1℃ | ||
2.2 | 湿度检测范围 | 1-99%RH | 检测精度±1%RH | ||
3.综合技术指标 | |||||
3.1 | 工作电源 | AC165-260V/50Hz | |||
3.2 | 风机控制继电器容量 | 220VAC/10A | |||
3.3 | 风机输出接触器容量 | 380VAC/60A | |||
3.4 | 通信电缆 | RVVP2*0.3(FTP) | 欧洲EN-55022标准屏蔽电缆 | ||
3.5 | 监测主机显示器 | 7英寸大屏幕中文彩色液晶 | NEC液晶触控屏 | ||
3.6 | 监测单元和监测主机安装方式 | 壁挂式 | |||
3.7 | 历史数据存储时间 | 报警值10年；正常值5年 | |||
3.8 | 通信接口 | 2路RS485总线 | |||
3.9 | 抗电强度 | ＞2000V | 外壳与电源间 | ||
3.10 | 驱动能力 | 120只监测单元 | |||
3.11 | 通信距离 | 10000m | |||
3.12 | 风机启动条件 | 1）手动强制； 2）SF6浓度或氧量超限； 3）用户自定义定时时段；4）分区域控制：3个 | |||
使用环境
序号 | 项 目 | |
1 | 工作环境 | 室内 |
2 | 地震裂度 | 8级。动峰值加速度：0.25g |
3 | 大气压力 | 85Kpa-106Kpa |
4 | 海拔高度 | ≤5000米 |
5 | 工作温度 | -30℃ - +70℃ |
6 | 储存温度 | -50℃ - +99℃ |
7 | 湿 度 | ≤95%RH |
服务保障
L、提供现场安装、调试及培训指导，开展现场演示操作。
L、提供详尽的中文说明书和用户指导。
L、质保一年，终身备品支持和维护。
L、热线电话365天全天候解答用户的咨询。
