非接触式速度检测器CSA71M-3010PKB用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。是一款专为输送设备安全监测设计的非接触式速度开关，主要用于解决皮带打滑、断裂、动轴剪切、过载等故障，广泛应用于钢铁、电力、化工、矿山等行业。 是一款基于接近传感技术的工业级速度监控和保护装置。它通过非接触的方式检测旋转机械的速度，在发生打滑、超速或停止时提供可靠的开关信号，是保障连续量产流程安全、避免设备损坏的关键部件。这是一个集成了多种功能的工业传感器，主要名称是 打滑检测开关 或 速度监控器，其技术基础是非接触式接近传感器。
打滑开关用于对输送机进行线性检测的新型装置,对带速进行实时检测.已广泛用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段
1、检测模式：非接触式；
2、适应检测带速：0∽9.99米/秒；
3、可检测速度打滑率：0∽100%；
4、速度测量：< 0.1米/秒；
5、继电器运行寿命：10万次；
6、触点容量：AC220V 3A；
7、供电电压：AC220V 50Hz；
8、使用环境温度：-25°+65℃
9、转速显示范围：0∽9.99米/秒；
10、传感器防护等级：IP67；
特点
1：非接触式，无易损原件，使用寿命长；
2：防护等级高，密封性好，可防水、放尘，防凝露；
3：高强度了铝合金精密压铸外壳，抗压，抗冲击力强；
4：外壳经过烤漆喷塑处理，耐腐蚀性强；
5：一体式设计，安装方便，实用简单，两螺栓固定；
6：采用ARM单片机作为控制单元，反映速度快，精度高，误差小；
7：双排数码显示，LED指示灯显示，可现场观察与误会；
8：高精度4~20mA模拟量输出
9：轻、重报警双开关量输出
10：采用高接点容量继电器输出

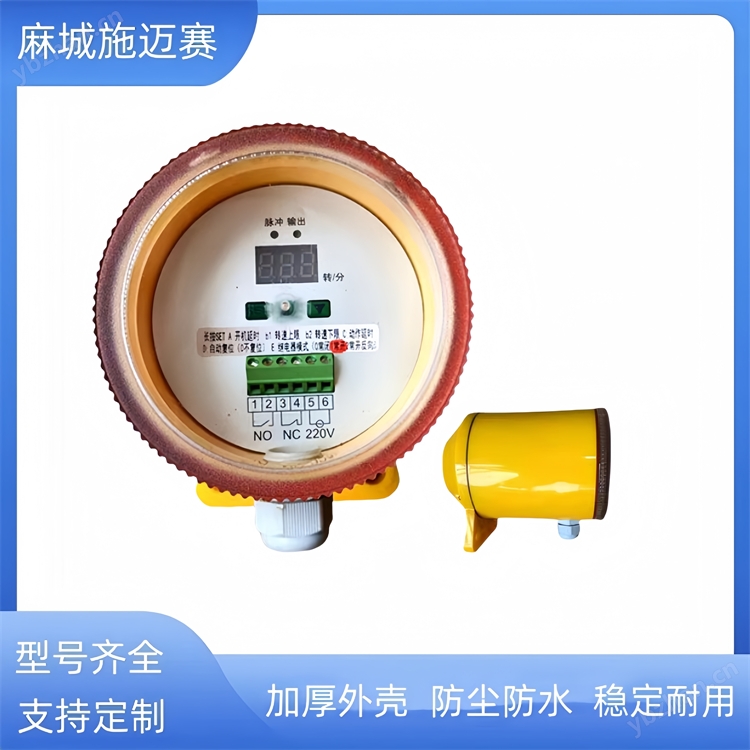

非接触式速度检测器CSA71M-3010PKB
产品综合介绍
CSA71M-3010PKB 本质上是一个用于检测旋转设备（如皮带输送机、链式输送机、提升机、螺旋输送机等）速度状态的电子保护装置。
它的核心功能是：
正常速度监控：确保设备在以预设的速度运行。
打滑检测：检测皮带与驱动滚筒之间的打滑（速度低于设定值）。
超速检测：检测速度异常升高（可选功能，取决于设定）。
断链/断带检测：当从动部分停止时发出停机信号，防止堆料、撕裂皮带等严重事故。
2. 名称解析
非接触式速度开关：指其检测速度的方式。它不需要与运动的机械部件直接物理接触，而是通过感应金属目标的接近来测量速度，因此磨损小，寿命长。
接近传感器：这是它的技术原理。它内部有一个振荡器，当金属物体（通常是一个感应片或齿轮）靠近其感应面时，会改变其电磁场，从而产生一个开关信号。每个金属目标靠近一次，就输出一个脉冲。
打滑开关：这是它最核心、常用的功能名称。直接表明了它的主要用途——防止皮带打滑。
3. 工作原理
安装：将传感器固定在输送机的支架上，对准旋转部件（通常是改向滚筒、尾轮的轴端）。
设置目标：在旋转的轴上安装一个金属感应齿轮或感应片。
检测：当轴旋转时，金属目标会周期性地靠近和远离传感器头部。
信号生成：传感器接收到这些周期性的接近信号，并将其转换为一连串的电子脉冲。
计算与比较：传感器内部的微处理器会计算脉冲的频率（即转速），并将其与用户预先设定的速度阈值（通常是正常速度的百分比，如70%）进行比较。
输出控制：
正常速度：脉冲频率高于设定值 → 传感器内部的继电器保持吸合（或断开，取决于接线方式），表示设备运行正常。
打滑或停止：脉冲频率低于设定值或为零 → 传感器内部的继电器状态改变（释放或吸合），输出一个开关量信号给PLC或控制柜，触发报警或停机。
4. 主要特性与参数
检测方式：电感式接近传感（因此对金属目标有效）。
检测距离：通常为几毫米（例如，2-4mm），具体需参考手册。安装时需确保距离在有效范围内。
速度设定：通常通过传感器上的电位计进行调节，并有一个用于校准的测试模式。
输出信号：通常是一个继电器开关输出（SPDT，单刀双掷），可接常开（NO）或常闭（NC）触点。这是常用的接口，可直接连接PLC、报警器或接触器。
工作电源：常见的为24V DC或110-230V AC，此型号通常为宽电压AC/DC兼容。
防护等级：通常较高，例如 IP67，能够防尘和防水浸泡，适合恶劣的工业环境。
响应时间：极短，通常为毫秒级。
其核心技术参数如下：
| 参数项 | 具体规格 |
|---|---|
| 工作电压 | 10-30VDC（部分型号标注为220V，需以实际型号为准） |
| 输出触点 | 常开/常闭双触点，1、3为常开，1、2为常闭 |
| 检测距离（Sn） | 10mm |
| 转速范围 | 0.2-5.0米/秒（对应6-150次/分钟，可通过拨码开关现场设置） |
| 脉冲频率 | 支持120-3000脉冲/分（部分型号为A6-150脉冲/分） |
| 外壳材质 | 高强度铝合金压铸，烤漆喷塑处理，防水防尘，耐腐蚀性强 |
非接触式速度开关CSA71M-3010PKB 接近传感器 打滑开关
工作原理与检测机制
该开关基于非接触感应原理，通过检测从动轴或滚筒的旋转状态实现速度监测，具体流程如下：
信号采集：安装于从动轴旁，检测片随轴旋转产生脉冲信号（如磁感应或光电信号），传感器接收均匀间隔的脉冲。
频率比较：内部比较器将实际检测频率（Fc）与设定阈值（Fr）对比。正常运行时Fc≥Fr，开关无信号输出；当速度低于阈值（如打滑时Fc<Fr），触点状态切换（常开闭合、常闭断开）
保护动作：若5秒内未接收到脉冲信号，开关触发停机保护，避免设备损坏1。
典型应用场景
皮带输送机：检测头轮和尾轮的速度差，判断皮带是否打滑或断裂。
斗式提升机：检测料斗是否正常运行，防止因皮带打滑或断裂而导致的严重故障。
链式输送机：监控链条是否断裂或卡住。
螺旋输送机：监控螺旋轴是否正常旋转。
风扇和泵：监控其是否在正常运行。
皮带输送机：监测尾轮转速，防止打滑、断带；
提升机/螺旋输送机：检测卡转、过载等故障；
冶金/矿山设备：如烧结机、破碎机的传动链脱落保护。
安装与接线规范机械安装要点
安装位置：需安装在输送设备从动滚筒或尾轮轴旁，与检测片（或螺栓头等被测物体）的垂直距离≤检测距离（建议4-6mm）。
安装步骤：
在端盖钻≥Φ12mm孔及Φ5.1mm攻丝孔，固定支架与端盖；
将开关通过螺栓固定于支架，确保轴线水平；
被测物体（如滚筒上的螺栓头）需等距离分布，数量根据转速调整。
电气接线与调试
接线方式：四芯电缆引出，1、3为常开，1、2为常闭，默认按常开点调试出厂（可定制）。
调试注意事项：
出厂时已按带速及打滑率预设参数，无需现场调整；
启动/停机过程中需通过控制线路屏蔽开关信号，避免误动作；
LED指示灯可直观显示工作状态（亮灯表示检测正常）
安装与接线注意事项
对准准确：传感器感应面必须正对金属目标，并保持平行，间隙在额定范围内。
目标物：建议使用齿数较多的齿轮作为目标，以提高在低速下的检测精度和可靠性。单个感应片在极低速时可能无法有效触发。
避免干扰：远离大型电机、变频器等强电磁干扰源。
接线：严格按照产品说明书接线，接对电源极性（如果是DC型号），输出继电器触点不能过载。
设置：在设备正常运行时进行速度设定，确保触发值既能有效检测打滑，又不会在正常波动时误报警。

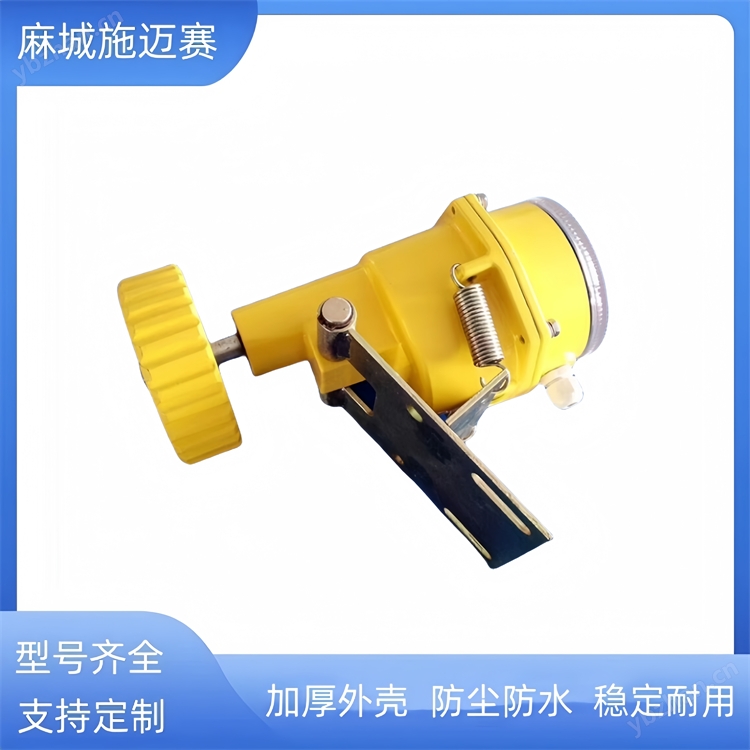

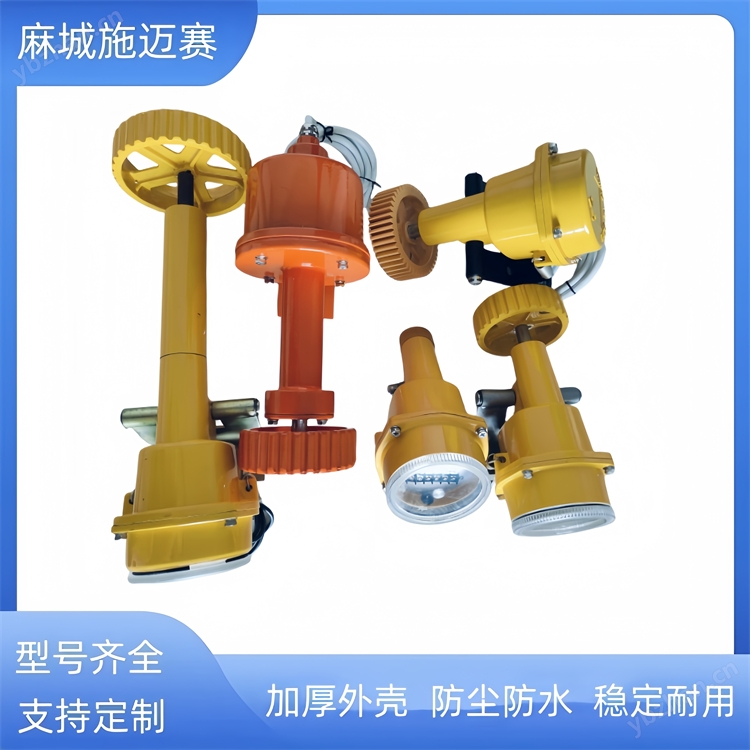

速度打滑开关工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。
