工作原理
天准谐振式在线音叉浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出25℃温度下的浓度值。
技术特点
天准谐振式在线音叉浓度计，配有基于微处理器的电子转换装置，集信号处理、计算和诊断功能于一身。除了具有令人信服的测量精度和可靠性，它可与PC通过RS485直接通讯，在ADView软件环境下，用户可直接对其进行在线节点配置、故障诊断和数据记录。在测量密度和温度的同时，也可计算出基本密度、°API、白利糖度以及浓度百分比、质量百分比、体积百分比、比重等参数。
音叉密度计可以直接安装于储罐和管线上，其测量的流体粘度可高达20000cP，这是其优于其它同类产品的一个显著特征，而且它的性价比高。
技术参数
测量范围：0.5– 2.5 g /cc (500 – 2500 kg/m3)
标定范围：0.5 – 2.5 g/cc (500 – 2500 kg/m3)
测量精度：± 0.002 g/cc (± 2 kg/m3)
重复性：± 0.0002 g/cc (± 0.2 kg/m3)
操作温度范围：-50℃~ +200℃
最大工作压力：207 bar (3000psi)
流体粘度范围：0 – 20000cP
温度系数：小于0.1 kg/m3/℃(校正后)
压力影响：可忽略不计
内置温度传感器：PT100

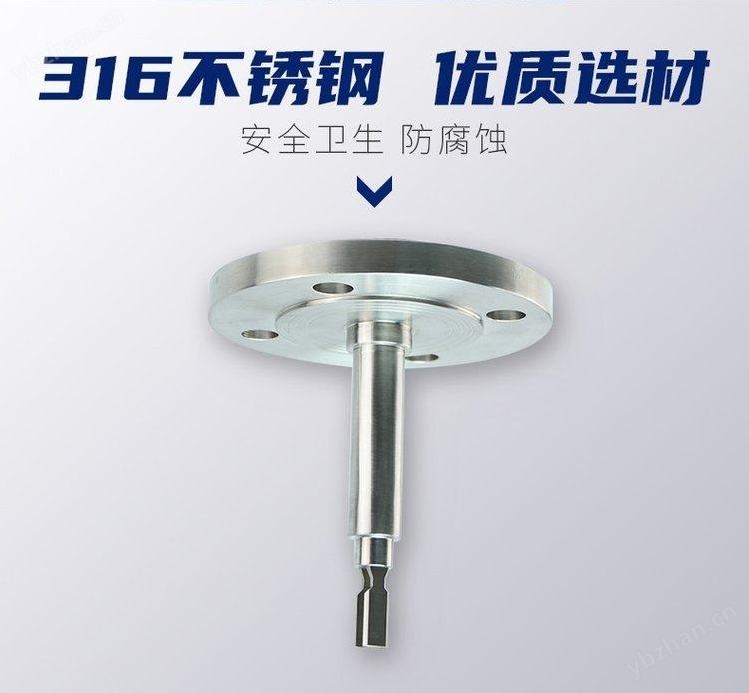

接液材质：316L不锈钢哈氏合金
叉体涂层：标准型，PTFE或电解抛光
供电电源：24VDC，≥50 mA
模拟信号输出：4 -20 mA，0-1000Hz，RS485 Modbus RTU
输出精度(20℃)：读数的± 0.1%或± 0.05% FS
输出重复性(-40 ~ +85℃)：± 0.05% FS
过程连接：ANSI 150 ~1500 RF，DIN 50 PN16，DIN 50PN40，IDF和RJT卫生型
防护等级：IP65
外壳：铝合金
适用行业
典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。
优缺点
优点：安装简单，即插即用，免维护。可以测量含有固体或气泡的混合介质密度。
缺点：该密度计用于测量易结晶、结垢介质时效果不理想。

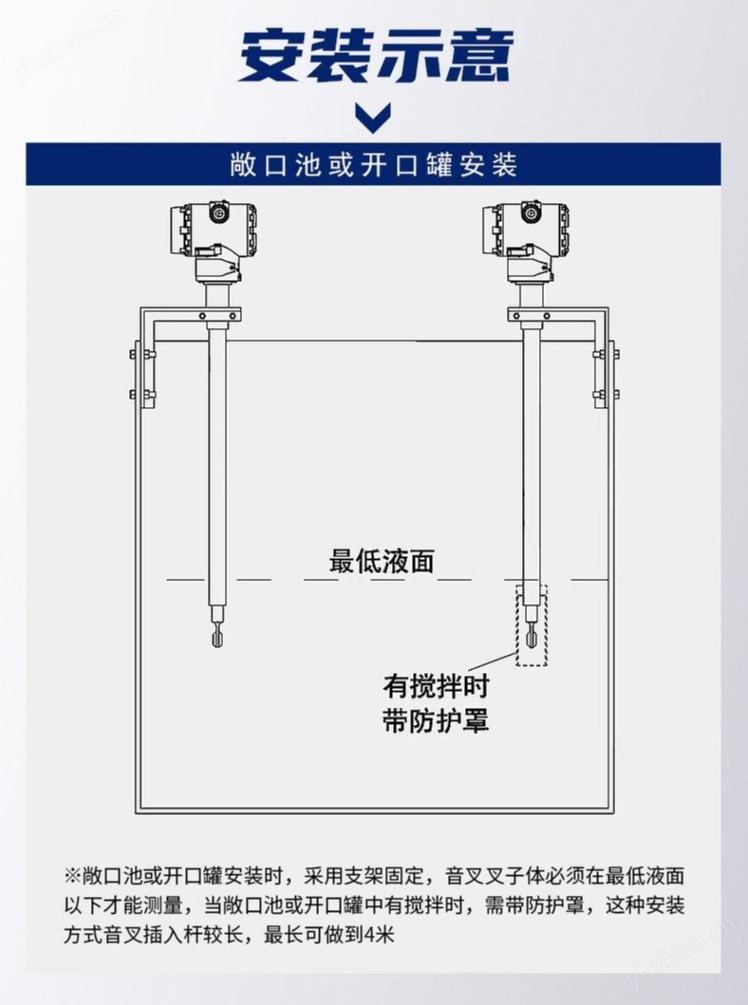

安装须知
安装 | T型侧开插入式安装 | T型侧开缩进式安装 |
说明 | 叉体部分直接进入主流体 | 叉体缩入管路侧开部分 |
流速 | 主管路流速0-1m/s | 主管路流速1-5m/s |
粘度范围 | 最大20000CP | 最大100CP |
温度 | -50-150°C | -50-150°C |
主管道尺寸 | ≥水平管道100mm(4”) | ≥50mm(2”) |
≥垂直管道150mm(6”) | ||
优点 | 安装方便，测量精度高 | 可减小灰浆流体对仪表的磨损 |
不适用于 | 1、不稳定流速 | 1、絮状溶液（如纸浆等） |
2、不稳定流速 | ||
2、主管口径小于DN100 | 3、粘度有递变的溶液 | |
4、主管口径小于DN50 | ||
5、温度效应显著的情况 |
