◆ 1.2 工作原理

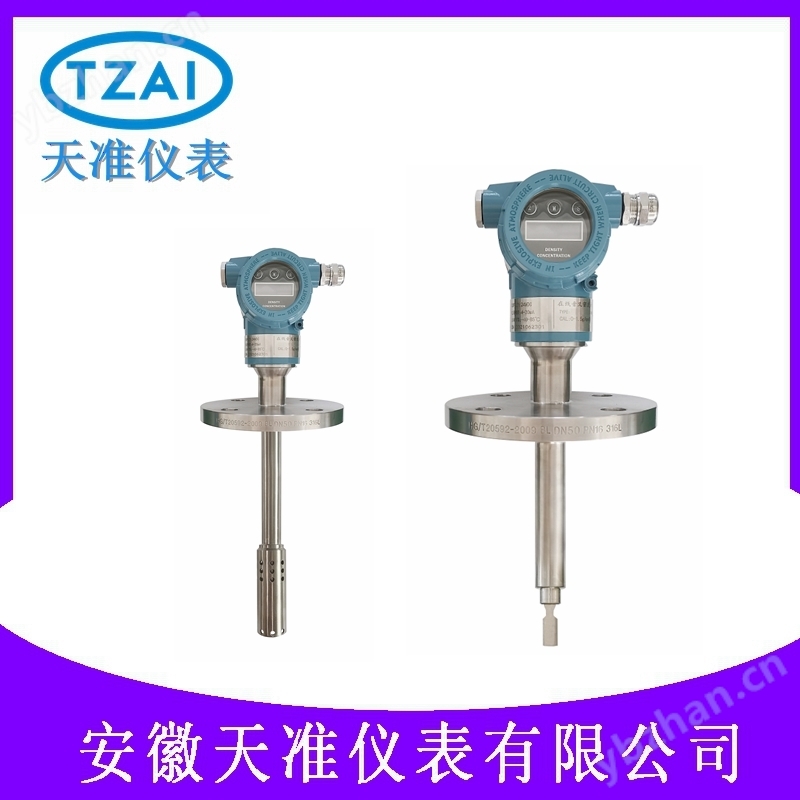

天准在线式音叉酒精浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出25℃温度下的浓度值。
颗粒限制 | 含 气 | 最大液体粘度 | |
颗粒直径 | 悬浮颗粒% | ||
＜10微米 | ＜=40% | 推荐 | 500cp |
10~50微米 | ＜=20% | 一般不使用 | 2000cp |
◆ 1.3 应用行业
1、石化行业：柴油、汽油、乙烯等。
2、化工行业：硫酸、盐酸、硝酸、氨水、甲醇、乙醇、盐水、氢氧化钠、冷冻液、碳酸钠、甘油、双氧水等。
3、制药行业：药液、生物液体、醇提、丙酮、酒精回收等。
4、食品及饮料行业：糖水、果汁、酿造、奶油等。
5、电池、电解液行业：硫酸、氢氧化锂等。
6、环保行业：脱硫（石灰浆、石膏浆）、脱硝（氨水、尿素）、废水处理mvr（酸、碱、盐回收）等。
◆ 1.4 典型工况
石油和石化工业 | — 界面检测 — 多油品输送管线 |
化工行业 | － 酸碱盐的生产 — 质量管控 |
酿酒业 | － 品质控制 — 连续在线检测 |
有机和无机化学材料 | － 泄漏检测 — 使用盐水的地下贮罐 |
制药行业 | － 中药浓缩、酒精回收 |
电池行业 | － 氢氧化锂、 电解液、硫酸溶液浓度 |
产品性能
精度 | ±0.001g/cm3 | ±0.25% |
工作范围 | 0～2g/cm3 | 0～100% |
重复性 | ±0.0001g/cm3 | ±0.1% |
过程温度影响（已校正） | ±0.0001g/cm3 | ±0.1% （每℃） |
过程压力影响（已校正） | 忽略不计 | 忽略不计 |
（1）上述精度适用于标定范围0.8–1.5g/cm3(800﹣1500 kg/m3)。
（2）液体的粘度最大可达2000cP。
（3）温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。
（4）压力影响定义为：由于过程压力偏离标定压力而引起的传感器流量和密度敏感度的变化。
技术特点
天准在线式音叉酒精浓度计，配有基于微处理器的电子转换装置，集信号处理、计算和诊断功能于一身。除了具有令人信服的测量精度和可靠性，它可与PC通过RS485直接通讯，在ADView软件环境下，用户可直接对其进行在线节点配置、故障诊断和数据记录。在测量密度和温度的同时，也可计算出基本密度、°API、白利糖度以及浓度百分比、质量百分比、体积百分比、比重等参数。
音叉密度计可以直接安装于储罐和管线上，其测量的流体粘度可高达20000cP，这是其优于其它同类产品的一个显著特征，而且它的性价比高。
优缺点
优点：安装简单，即插即用，免维护。可以测量含有固体或气泡的混合介质密度。
缺点：该密度计用于测量易结晶、结垢介质时效果不理想。
安装须知

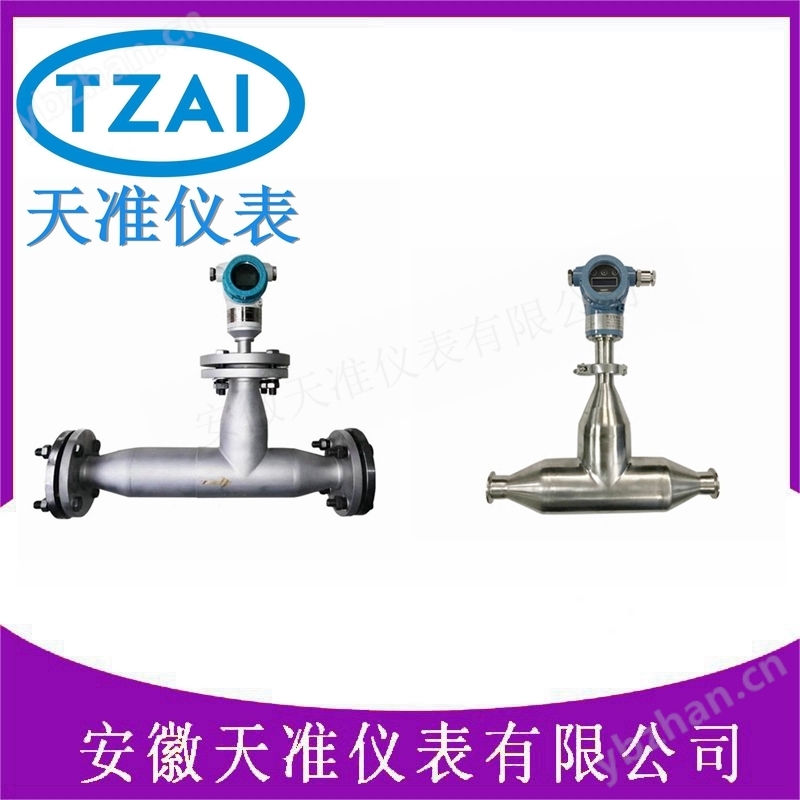

安装 | T型侧开插入式安装 | T型侧开缩进式安装 |
说明 | 叉体部分直接进入主流体 | 叉体缩入管路侧开部分 |
流速 | 主管路流速0-1m/s | 主管路流速1-5m/s |
粘度范围 | 最大20000CP | 最大100CP |
温度 | -50-150°C | -50-150°C |
主管道尺寸 | ≥水平管道100mm(4”) | ≥50mm(2”) |
≥垂直管道150mm(6”) | ||
优点 | 安装方便，测量精度高 | 可减小灰浆流体对仪表的磨损 |
不适用于 | 1、不稳定流速 | 1、絮状溶液（如纸浆等） |
2、不稳定流速 | ||
2、主管口径小于DN100 | 3、粘度有递变的溶液 | |
4、主管口径小于DN50 | ||
5、温度效应显著的情况 |
