VRT-2T 振动温度变送器
产品说明
VRT-2T型振动速度（及温度）变送器是一款高度集成化的小型两线制探头式变送器，专为工业设备状态监测设计。它通过两路独立的4～20mA电流信号，同时输出与被测物体振动速度的真有效值（烈度）和测量点温度变化成正比的信号，可直接接入DCS、PLC等计算机测控系统，实现在线安全监测。
一、核心技术参数
以下是该产品的核心性能指标，确保精准测量与可靠运行：
指标类别 振动测量 温度测量 通用特性
量程范围 0～20mm/s（可选） 0～150℃ —
频率/精度 10～1000Hz，误差±5% 误差±2% —
输出信号 — — 两路隔离4～20mA（两线制）
供电要求 — — 推荐24V DC（范围15-40V DC）
负载能力 — — 最大负载电阻1250Ω
环境适应性 — — 温度-20～80℃，湿度0～100%
机械结构 — — 外螺纹M20×1.5/M27×2（可定制）
注：温度测量为可选功能，型号后缀“T”代表具备此功能（即VRT-2T）。
二、产品功能特点
1. 一体化设计
· 将振动传感、温度检测及信号变送集成于单一探头，简化安装流程，降低系统复杂度。
2. 两线制环路
· 采用4～20mA标准电流信号输出，具备强抗干扰能力，兼容绝大多数控制系统；供电与信号传输共用线路，减少布线成本。
3. 工业级防护
· 内置电压反接保护及工作状态指示，核心元件采用全集成工艺与MEMS技术，确保在高温、高湿、振动冲击环境下稳定工作。
4. 灵活安装
· 提供多种螺纹规格（如M20×1.5、M27×2），支持水平、垂直或倾斜安装，适配不同设备结构需求。
VRT-2T 振动温度变送器
三、应用场景
VRT-2T变送器广泛应用于以下设备的振动安全与温升安全监测：
· 旋转类设备：风机、汽轮机、压缩机、减速机、大型水泵。
· 传动支撑部件：轴承座、滚动摩擦体、电机机组。
· 关键设施：电力、石化、煤炭领域的重型机械监测保护系统。
四、安装与接线说明
· 机械安装：通过外螺纹（标准M20×1.5或M27×2）固定于设备测量点，确保探头与壳体紧密贴合。

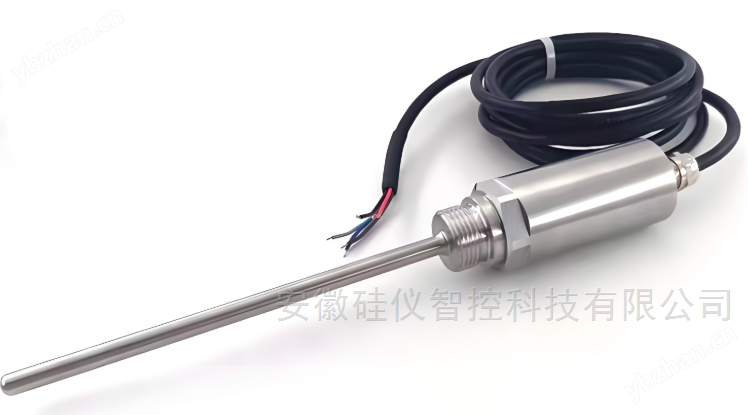

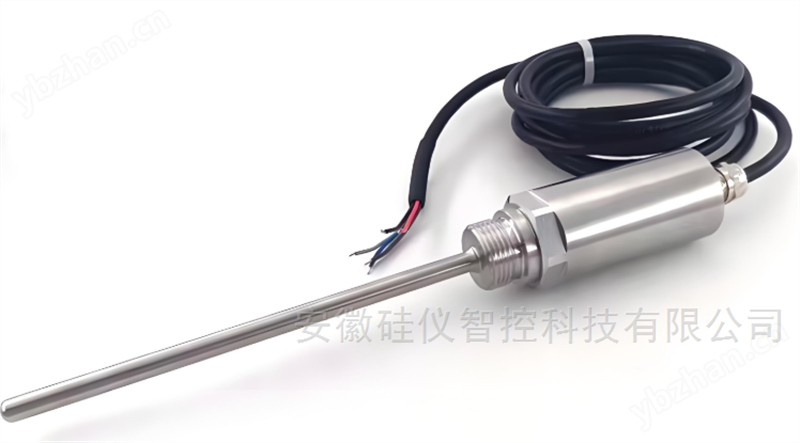

· 电气连接：输出为四芯屏蔽电缆，典型接线如下：
· 红色线：电源正（24V DC+）
· 黑色线：电源负/信号公共端
· 其余线：分属振动与温度信号输出。
· 负载配置：依据公式 Rmax = (供电电压V - 15) / 0.02 计算最大负载电阻，避免过载。
---
五、注意事项
1. 避免在强腐蚀性或爆炸性环境中直接暴露使用，必要时加装防护罩。
2. 定期校准信号零点和量程，确保测量精度符合±5%（振动）与±2%（温度）标准。
3. 选型时注明是否需要温度功能（VRT-2为基础振动款，VRT-2T含温度监测）。
