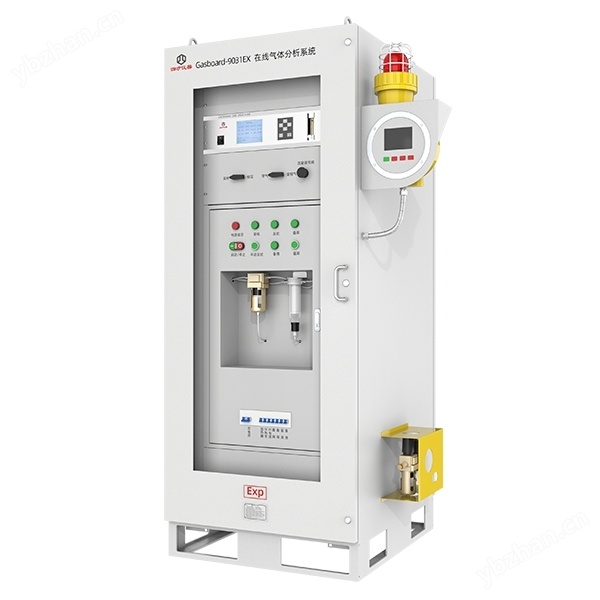

产品名称：过程气体分析系统
产品型号：Gasboard-9031EX
产品概述
Gasboard-9031EX过程气体分析系统针对样气中高粉尘工况设计，由采样探头、预处理单元、控制单元、气体分析单元四部分构成。系统采用自主知识产权的非分光红外（NDIR）气体分析技术，可实时连续同时测量CO、CO2、CH4、H2、O2、C2H2、C2H4、CnHm等多组分气体的体积浓度和热值。应用于高炉煤气、高转煤气、高焦煤气、干熄焦循环气电热炉等工艺点的气体在线监测，有利于提高煤气利用效率、节能降耗、保证工业现场的安全生产。
产品特性
1) 预处理单元：使用寿命长、性能稳定
采用不锈钢、电加热温控干法取样探头，使用寿命长、精度高；利用反吹扫技术解决探头堵塞问题，保证分析系统的可靠性；配置单级制冷器去除样气中的水分，实现两级过滤，确保仪器长期在线运行。
2) 控制单元：全自动化检测，操作简单。采用PLC程序控制，自动完成采样、反吹、排水等操作。
3) 气体分析单元：同时测量气体体积浓度与热值
采用自主知识产权的煤气分析仪Gasboard-3100(在线型)进行气体在线分析检测，可同时测量CO、CO2、CH4、H2、O2、CnHm等多组分气体的体积浓度，自动计算并显示煤气、生物燃气热值，替代燃烧法热值仪。
4) 低维护、低运行成本
实时在线监测系统运行状况，无需人工值守；极大降低维护成本
5) 数据智能化管理
可通过多种接口将数据传输到上级集中控制系统，为实现远程监测、调整现场工艺提供实时依据。
应用领域
适用于含粉尘工艺段气体监测，包括钢铁冶金、化工、天然气、新能源电池材料等领域。
技术参数
| 测量组分 | CO/CO2/CH4/H2/O2/C2H2/C2H4/CnHm*/热值 |
| 测量原理 | CO/CO2/CH4/C2H2/C2H4/CnHm:NDIR；H2：TCD；O2：ECD |
| 测量范围 | CO/CO2/CH4/H2：(0~100)% |
| O2：(0~25)%；C2H2/C2H4/CnHm：(0~10)%（可选） | |
| 精度 | CO/CO2/CH4/C2H2/C2H4/CnHm：±1%F.S.；H2/O2：±2%F.S. |
| 防爆等级 | Ex d lIC T4 Gb |
| 电气参数 | |
| 显示 | LCD显示 |
| 通信 | RS-232/RS-485，(4-20)mA，Ethernet |
| 功能配置 | |
| 具备自诊断功能，可在线检查传感器状态 | |
| 内置调零气泵，可实现空气自动调零 | |
