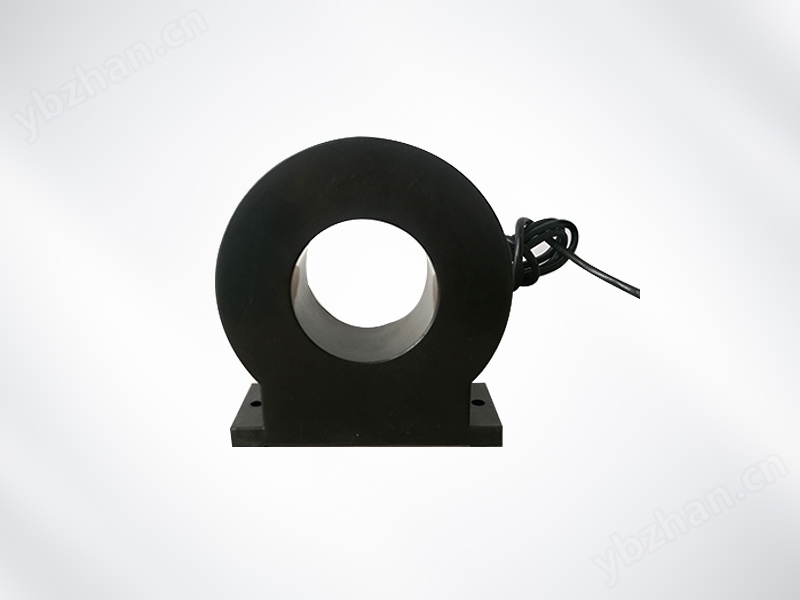

产品概述
● 工作原理∶新型电磁隔离
● 产品用途∶用于测量交流泄露电流和各种微小交流电流
● 产品优势∶的性能/价格比，高稳定性，体积小，重量轻，安装简便，穿孔输入，无插入损耗
● 产品应用∶漏电监测系统，线路检测，讯号系统，电流差值测量，绝缘检测，交流高压测量主要性能参数（可根据用户要求制作）
尺寸及规格表
| 序号 | 外形尺寸（mm） | 输入范围A （可指定） | 输出范围 （可指定） | |||
| 孔D | L长 | W宽 | H高 | |||
| 1 | 12 | 46 | 25 | 52 | 1~120A |
|
| 2 | 20 | 46 | 25 | 52 | 1~250A | |
| 3 | 49 | 100 | 38 | 107 | 5~2000A | |
| 注意事项：使用时严禁二次开路，否则易产生高电压 | ||||||
技术参数
| 性能参数 | 原边额定电流 | 5mA；10mA;20mA;50mA;100mA；200mA；500mA;800mA;1000mA；用户指定 | ||
| 原边测量范围 | 100A；200A；400A；600A | |||
| 额定输出 | 4V；5V；DC0~20mA；DC4~20mA；用户指定 | |||
| 辅助电源 | DC12V，DC24V ,DC±5V，DC±12V ,DC±15V；用户指定 | |||
| 负载能力 | 电压输出：-5mA；电流输出：-6V | 线性度 | 0.2% | |
| 准确度 | 1.0% | 隔离耐压 | 3kV/50Hz,2mA,1Min | |
| 失调电压 | ≤20Mv | 温度漂移 | ≤100PPM/℃ | |
| 频带宽度 | AC(工频50）KHz | di/dt跟随 | >50A/uS | |
| 消耗电流 | ≤25mA | 响应时间 | <300mS | |
| 工作温度 | -10℃~+70℃ | 储存温度 | -25℃~+85℃ | |
