产品概述
● 工作原理∶应用霍尔效应的闭环（零磁通磁平衡式）电流传感器
● 产品优势∶原边与副边高度隔离，线性好，精度高，频带宽，响应快，低温漂好，抗干扰能力强，性能稳定等优点
● 产品用途∶用于测量直流，交流，脉冲电流及其它任意波形电流电压。
● 产品应用∶广泛用于各种变频装置，逆变器，各种电源，电焊机，电力机车，数控机床，电解电镀，暂波器，电动机等需要监测和保护的场所

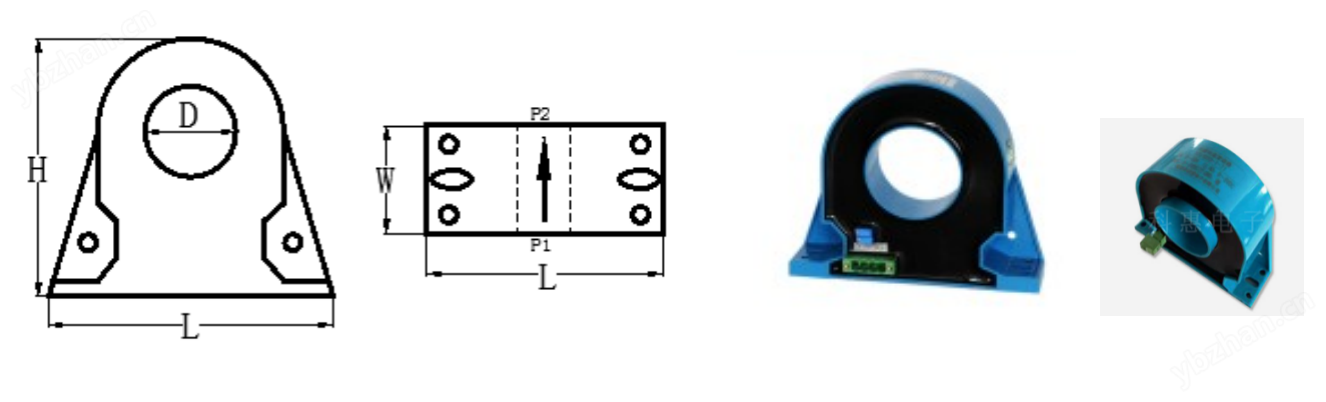

尺寸及规格表
| 序号 | 外形尺寸（mm） | 输入范围A （可指定） | 输出范围 （可指定） | |||
| 孔D | L长 | W宽 | H高 | |||
| 1 | 12 | 60 | 21 | 45 | 1~120 |
|
| 2 | 20 | 69 | 20 | 60 | 1~200 | |
| 3 | 25 | 80 | 23 | 69.5 | 1~250 | |
| 4 | 35 | 100 | 30/36 | 90 | 1~1000 | |
| 5 | 45 | 120 | 34 | 101.5 | 1~1500 | |
| 6 | 55 | 150 | 36 | 126 | 1~2000 | |
| 7 | 72 | 175 | 42 | 150 | 1~3000 | |
| 注意事项：使用时严禁二次开路，否则易产生高电压 | ||||||
| 无源：不需要供电。 | ||||||
技术参数
| 性能参数 | 原边额定电流 | 5A；10A;20A;50A;100A；200A；300A;用户指定 | ||
| 原边测量范围 | 100A；200A；400A；600A | |||
| 额定输出 | 5V；20mA；25mA;50mA;100mA;150mA;用户指定 | |||
| 辅助电源 | DC±12V ,DC±15V；用户指定 | |||
| 负载能力 | 电压输出：-5mA；电流输出：-6V | 线性度 | 0.1% | |
| 准确度 | 0.5% | 隔离耐压 | 3kV/50Hz,1Min | |
| 失调电压 | ≤10Mv | 温度漂移 | ≤100PPM/℃ | |
| 频带宽度 | DC~100KHz | di/dt跟随 | >50A/uS | |
| 消耗电流 | ≤25mA+输出电流 | 响应时间 | <1uS | |
| 工作温度 | -10℃~+70℃ | 储存温度 | -25℃~+85℃ | |
