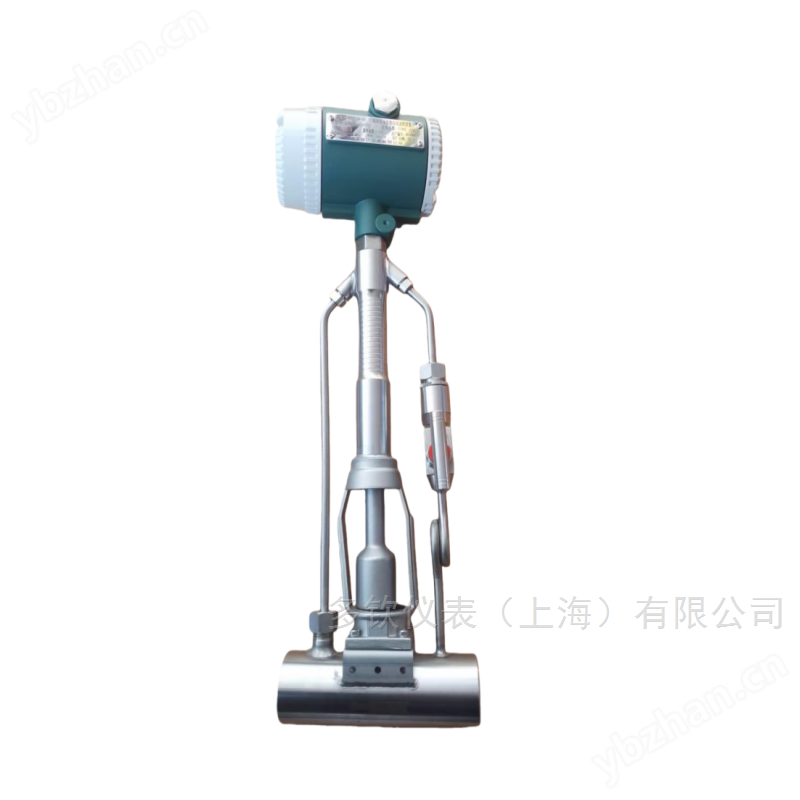

DN15过热蒸汽涡街流量计
一、适用范围
公称通径：DN15
介质：过热蒸汽（温度、压力高于饱和温度、压力的蒸汽）
用途：工艺蒸汽计量、能耗统计、流量监控（非贸易结算优先用涡街）
二、DN15过热蒸汽涡街流量计的特点
基于卡门涡街原理，无运动部件，抗蒸汽冷凝水、粉尘能力较强。
需配套温度 + 压力补偿，才能输出质量流量或标况体积流量。
量程比约 10:1～30:1，精度一般 ±1.0% 读数。
适合中小口径、中低流量、蒸汽相对洁净的工况。
三、DN15 过热蒸汽涡街流量计主要技术参数（通用）
- 公称通径DN15
- 公称压力常规：PN16 / PN25高温高压蒸汽可定制至 PN40
- 介质温度常规：-20～250℃高温型：≤350℃（需定制结构与密封）
- 流量范围（DN15 过热蒸汽示例）按 0.4～1.6 MPa、200～300℃ 估算：
工况体积流量：约 2～50 m³/h
质量流量：约 1.5～40 kg/h
（具体需按实际工况计算）
- 输出与功能
4–20 mA 输出
脉冲输出
RS485 / Modbus（可选）
必须带温压补偿模块（蒸汽工况标配）
- 供电DC24V 或 AC220V
- 防护等级常规：IP65户外 / 潮湿：IP67
- 防爆防爆型：Ex d II CT4 / CT6（按现场防爆等级）
四、选型关键要求（过热蒸汽专用）
- 必须温压补偿过热蒸汽密度随 T、P 变化大，必须同时测温度、压力，才能换算成质量流量或标况流量。
- 直管段要求
上游：≥10D（DN15 即 ≥150mm）
下游：≥5D
弯头、阀门多时需加整流器或加长直管段。
- 防冷凝水、防带液蒸汽管道易产生冷凝水，建议：
流量计前装汽水分离器 / 过滤器
管道低点设疏水阀，避免水进入传感器
- 安装方向
优先水平安装，保证管道满管、无积液
流向与流量计箭头一致，严禁反向
五、DN15 涡街流量计安装要点
- 连接方式
DN15 常用：螺纹连接（G 1/2"或 NPT 1/2"）
也可选用法兰连接（PN16）
- 螺纹安装
螺纹处用聚四氟乙烯生料带 + 高温密封胶
避免用力过猛损坏传感器内部
- 管道配套
上游尽量保证 10D 直管段
远离强振动、大功率电机、变频器
金属管道做好防静电接地
- 信号与电源
信号线用屏蔽电缆，与动力线分开敷设
屏蔽层单端接地，减少干扰
六、适用工况小结（DN15 过热蒸汽）
蒸汽压力：一般 ≤1.6 MPa
蒸汽温度：≤300℃ 优先选用常规型
流量范围：2～50 m³/h（工况） 左右
现场要求：洁净蒸汽、无大量带水、直管段满足要求
